Beschreibung

Hubantrieb für 2- und 3-Wege-Hubventile mit 1000 N Stellkraft

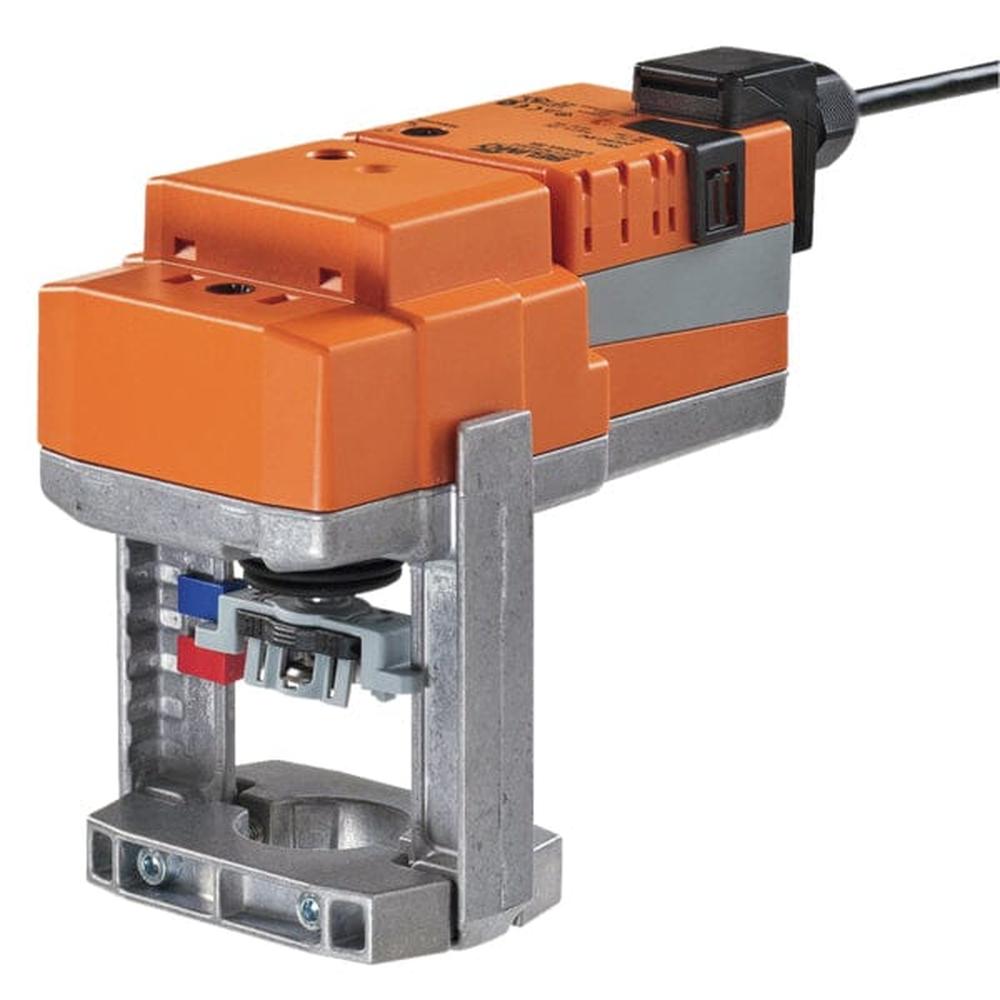

Der Belimo NV24A-TPC ist ein elektromotorischer Hubantrieb für Hubventile mit einer Stellkraft von 1000 N und einem Hub von 20 mm. Er wird direkt auf dem Ventilhals montiert und eignet sich für die Auf/Zu- oder 3-Punkt-Regelung von Heiz- und Kühlkreisen in stationären Heizungs-, Lüftungs- und Klimaanlagen.

Funktionsweise

Der Antrieb fährt den Ventilstößel bei Ansteuerung in die vorgegebene Richtung und stoppt selbstständig am mechanischen Endanschlag. Endschalter sind dafür nicht nötig, eine Überlastung des Getriebes tritt dabei nicht auf. Werkseitig ist der Stößel eingezogen ausgeliefert. Der Motor arbeitet mit einem Schallleistungspegel von 45 dB(A).

Ansteuerung und Anschluss

Der NV24A-TPC lässt sich wahlweise als Auf/Zu- oder 3-Punkt-Antrieb betreiben und benötigt für den vollen Hub von 20 mm eine Laufzeit von 150 Sekunden.

  • Nennspannung: AC/DC 24 V
  • Ansteuerung: Auf/Zu oder 3-Punkt
  • Leistungsaufnahme im Betrieb: 1,5 W, im Halten: 0,5 W
  • Leistungsverbrauch für die Dimensionierung: 3 VA
  • Elektrischer Anschluss: Klemmen mit 1 m Kabel, 3 x 0,75 mm², Klemme 4 mm²
  • Laufzeit: 150 s für 20 mm Hub
  • Schutzart: IP54
  • Umgebungstemperatur: 0 bis 50 °C

Montage und Handverstellung

Die Montage erfolgt mit formschlüssigen Klemmbacken direkt auf dem Hubventil, der Antrieb lässt sich dabei um 360 Grad um den Ventilhals schwenken. Für Wartungsarbeiten steht eine arretierbare Handverstellung per Drucktaste zur Verfügung, der Hub selbst wird bei Bedarf mit einem 4-mm-Innensechskantschlüssel nachjustiert. Die Hubposition zeigen Reiter an der Konsole mechanisch an.

Ausschreibungstext

Elektromotorischer Hubantrieb für 2- und 3-Wege-Hubventile, Stellkraft 1000 N, Hub 20 mm, Nennspannung AC/DC 24 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 150 s, Schutzart IP54, Anschluss über Klemmen mit Kabel.

Technische Details

<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>

<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24&nbsp;V</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">1.5&nbsp;W</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">0.5&nbsp;W</span></td></tr>
<tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">3&nbsp;VA</span></td></tr>
<tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Klemmen mit Kabel 1&nbsp;m, 3x 0.75&nbsp;mm&sup2;, Klemme 4&nbsp;mm&sup2;</span></td></tr>
<tr><th scope="row">Stellkraft</th><td><span class="st-v">1000&nbsp;N</span></td></tr>
<tr><th scope="row">Ansteuerungsart</th><td>
<span class="st-v">Auf/Zu</span>
<span class="st-v">3-Punkt</span>
</td></tr>
<tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Drucktaste, arretierbar</span></td></tr>
<tr><th scope="row">Hub</th><td><span class="st-v">20&nbsp;mm</span></td></tr>
<tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">150&nbsp;s / 20&nbsp;mm</span></td></tr>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP54</span></td></tr>
<tr><th scope="row">Schutzart NEMA</th><td><span class="st-v">NEMA 2</span></td></tr>
<tr><th scope="row">Geh&auml;usetyp</th><td><span class="st-v">UL Enclosure Type 2</span></td></tr>
<tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">0...50&deg;C [32...122&deg;F]</span></td></tr>
</table>
