Hubantrieb für 2- und 3-Wege-Ventile mit 1000 N Stellkraft

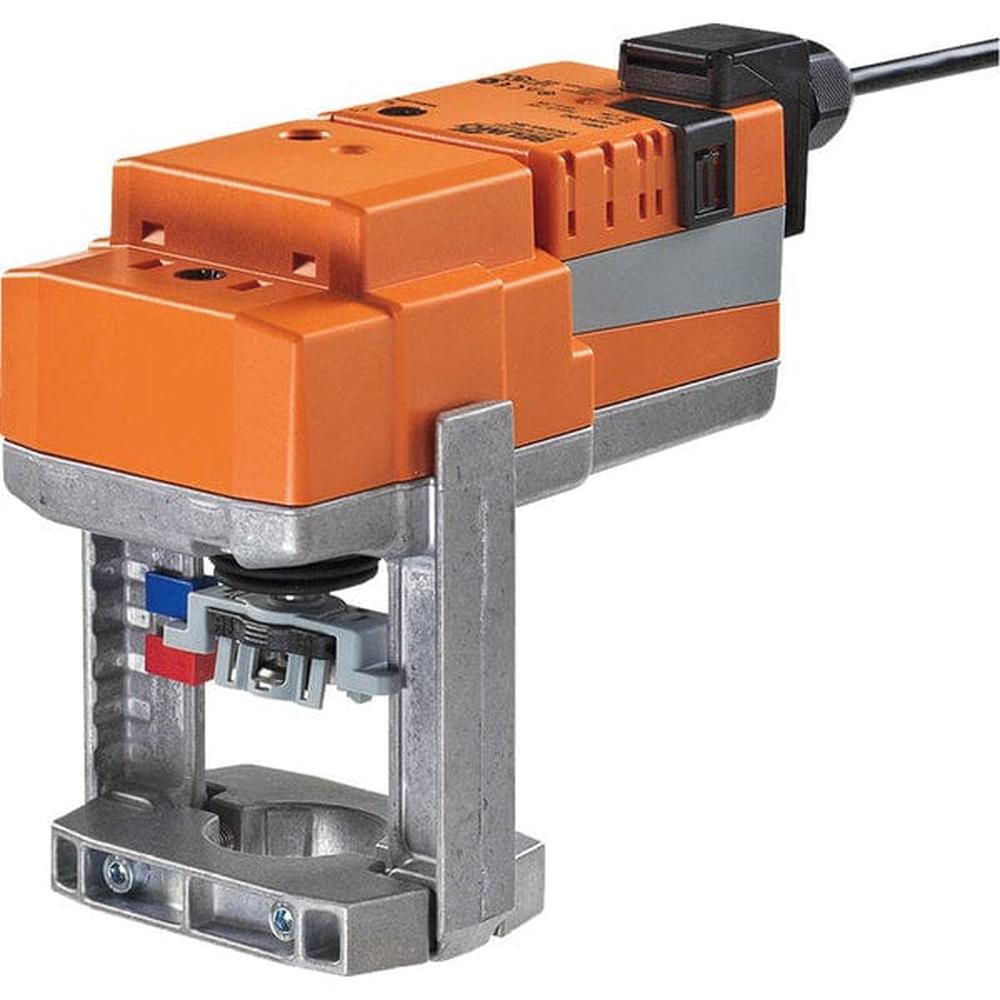

Der NV230A-TPC ist ein Hubantrieb für 2- und 3-Weg-Hubventile mit einer Stellkraft von 1000 N und einem Hub von 20 mm. Er ist für den Einsatz in stationären Heizungs-, Lüftungs- und Klimaanlagen konzipiert und deckt mit AC 100 bis 240 V einen weiten Netzspannungsbereich ab. Die Ansteuerung erfolgt wahlweise im Auf/Zu- oder im 3-Punkt-Betrieb.
Überlastsicherer Betrieb ohne Endschalter
Der Antrieb fährt den Hub in 150 Sekunden über die volle Strecke von 20 mm und benötigt dabei keine Endschalter: Er ist überlastsicher konstruiert und bleibt am mechanischen Endanschlag automatisch stehen. Über die Handverstellung mit Drucktaste verändern Sie die Position manuell, das Getriebe rastet dabei aus.
Ansteuerung über Klemmen mit Kabel
Sie schließen den NV230A-TPC über ein 1 m langes Kabel mit drei Adern à 0,75 mm² an eine Klemme mit 4 mm² an.
- Betriebsspannung: AC 100 bis 240 V
- Ansteuerung: Auf/Zu, 3-Punkt
- Leistungsaufnahme im Betrieb: 2 W
- Leistungsaufnahme im Halten: 1 W
- Leistungsverbrauch zur Dimensionierung: 4,5 VA
- Laufzeit: 150 s für 20 mm Hub
- Schutzart: IP54
- Umgebungstemperatur: 0 bis 50 °C
Direktmontage mit Klemmbacken
Die Montage erfolgt formschlüssig mit Klemmbacken direkt auf dem Hubventil. Dabei lässt sich der Antrieb um 360° schwenken, sodass Sie ihn in jede gewünschte Einbaulage bringen können.
Für die Ausschreibung
Elektrischer Hubantrieb Belimo NV230A-TPC für 2- und 3-Weg-Hubventile, Stellkraft 1000 N, Hub 20 mm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 150 s, Schutzart IP54.
