Drehantrieb für Luftklappen bis 2 m²

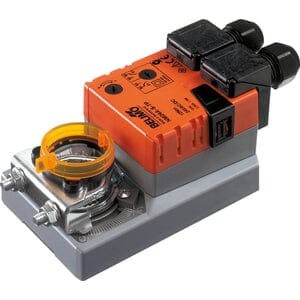

Der Belimo NM24A-S-TP ist ein elektromotorischer Drehantrieb für Klappen in der Lüftungs- und Klimatechnik, ausgelegt für Luftklappen bis etwa 2 m² Fläche. Er liefert ein Drehmoment von 10 Nm bei einer Nennspannung von AC/DC 24 V. Ein integrierter Hilfsschalter (1x SPDT) meldet die Klappenstellung zurück.
Überlastsicher ohne Endschalter
Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am mechanischen Endanschlag automatisch stehen. Der Drehwinkel lässt sich über die Endanschläge einstellen. Bei gedrückter oder arretierter Drucktaste rastet das Getriebe aus, sodass sich der Antrieb von Hand verstellen lässt.
Ansteuerung und Anschluss
Der NM24A-S-TP wird wahlweise mit Auf/Zu- oder 3-Punkt-Signalen angesteuert. Speisung, Steuerung und Hilfsschalter werden über Klemmen angeschlossen.
- Nennspannung AC/DC 24 V
- Ansteuerung Auf/Zu oder 3-Punkt
- Leistungsaufnahme im Betrieb 1,5 W
- Leistungsaufnahme im Haltezustand 0,2 W
- Leistungsverbrauch für die Dimensionierung 3,5 VA
- Hilfsschalter 1x SPDT, einstellbar 0...100 %
- Laufzeit 150 s für 90°
- Schutzart IP54
Montage auf der Klappenachse
Die Direktmontage erfolgt auf der Klappenachse mit einem Universalklemmbock für Achsen von 8 bis 26,7 mm. Eine beigepackte Verdrehsicherung sichert den Antrieb gegen Verdrehen.
Ausschreibungstext
Elektromotorischer Drehantrieb, Typ NM24A-S-TP, für Klappen in der Lüftungs- und Klimatechnik, Drehmoment 10 Nm, Nennspannung AC/DC 24 V, Ansteuerung Auf/Zu bzw. 3-Punkt, Laufzeit 150 s je 90°, Schutzart IP54, mit Hilfsschalter 1x SPDT und Anschluss über Klemmen.
