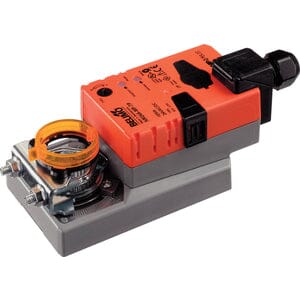

Kommunikativer Drehantrieb für Luftklappen mit MP-Bus und Klemmenanschluss
Der Belimo NM24A-MP-TP ist ein elektromotorischer Drehantrieb mit 10 Nm Drehmoment für das Verstellen von Klappen in der technischen Gebäudeausrüstung. Die Speisespannung beträgt AC/DC 24 V, der Anschluss erfolgt über Klemmen statt über ein vorkonfektioniertes Kabel.
Konventioneller Betrieb, Bus-Betrieb und Adaption
Im konventionellen Betrieb fährt der Antrieb auf die vom Stellsignal Y vorgegebene Stellung, die Messspannung U zeigt die Antriebsstellung von 0 bis 100 % an. Im Bus-Betrieb erhält der Antrieb sein digitales Stellsignal vom übergeordneten Regler über den MP-Bus, der Anschluss U dient dann als Kommunikationsschnittstelle ohne analoge Messspannung. Über den integrierten Sensorkonverter lässt sich zusätzlich ein passiver oder aktiver Sensor beziehungsweise Schaltkontakt anschließen. Eine Adaption der beiden mechanischen Endanschläge kann manuell über die Taste „Adaptation" oder mit dem Belimo Assistant 2 ausgelöst werden. Bei der Erstinbetriebnahme synchronisiert sich der Antrieb in der Grundposition (0 %) und fährt anschließend auf die vom Stellsignal vorgegebene Stellung.
Ansteuerung und Anschluss
Der Antrieb wird über Klemmen mit 4 mm² Querschnitt für ein vieradriges Kabel mit 4 bis 10 mm Durchmesser angeschlossen.
- Speisespannung AC/DC 24 V
- Leistungsaufnahme Betrieb 3,5 W, Halten 1,4 W
- Ansteuerung MP-Bus, DC 2...10 V oder DC 0,5...10 V
- Laufzeit 150 s, einstellbar im Bereich 43 bis 173 s
- Drehwinkel 95°, einstellbar mit mechanischen Endanschlägen
- Schutzart IP54
- Umgebungstemperatur -30 bis 50 °C
Montage auf der Klappenachse
Die Direktmontage erfolgt auf der Klappenachse mit einem Universalklemmbock für Achsdurchmesser von 8 bis 26,7 mm. Eine Verdrehsicherung ist beigepackt. Die Handverstellung erfolgt über eine arretierbare Drucktaste.
Ausschreibungstext
Elektromotorischer Drehantrieb Belimo NM24A-MP-TP für Klappen in der Lüftungs- und Klimatechnik, Drehmoment 10 Nm, Speisespannung AC/DC 24 V, Ansteuerung über MP-Bus oder Stetigsignal 2...10 V, Klemmenanschluss, Laufzeit 150 s (43 bis 173 s einstellbar), Schutzart IP54.
