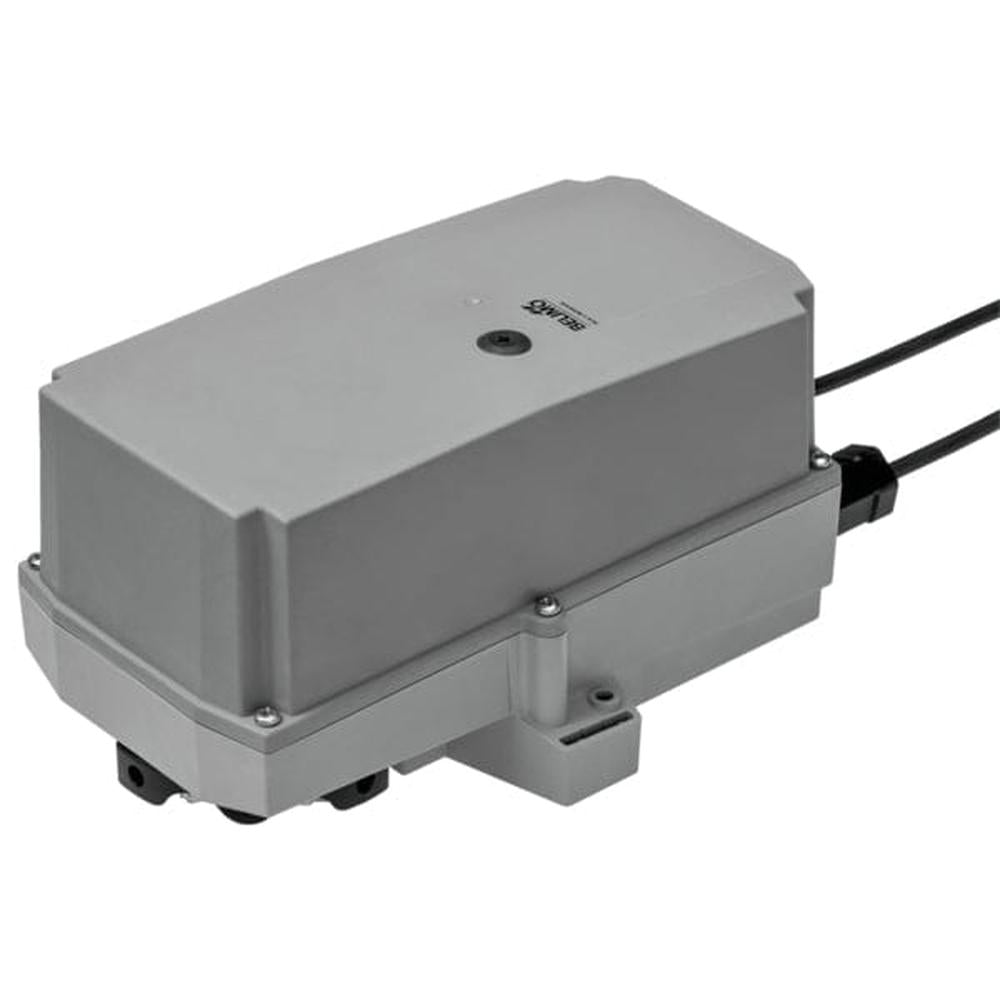

RobustLine-Drehantrieb mit integriertem Hilfsschalter
Der NM230P-S ist ein RobustLine-Klappenantrieb für das Verstellen von Klappen in HLK-Anlagen, vergleichbaren industriellen Anlagen und in der technischen Gebäudeausrüstung. Er eignet sich für Luftklappengrößen bis ca. 2 m², liefert ein Drehmoment von 10 Nm bei AC 100...240 V und verfügt über einen integrierten Hilfsschalter.
Funktionsweise und Überlastsicherheit
Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Der Drehwinkel ist mit mechanischen Endanschlägen einstellbar, die Standardeinstellung beträgt 0...90°.
Ansteuerung und elektrischer Anschluss
Die Ansteuerung erfolgt als einfaches Auf/Zu-Signal oder im Dreipunktbetrieb. Der integrierte Hilfsschalter (1x SPDT) ist im Bereich 0...100 % einstellbar und wird über ein eigenes Kabel angeschlossen.
- Nennspannung AC 100...240 V
- Ansteuerung Auf/Zu, 3-Punkt
- Hilfsschalter 1x SPDT
- Leistungsaufnahme im Betrieb 2,5 W
- Leistungsaufnahme im Haltebetrieb 0,6 W
- Anschluss Speisungssteuerung über Kabel 1 m, 3x 0,75 mm², halogenfrei
- Anschluss Hilfsschalter über Kabel 1 m, 3x 0,75 mm², halogenfrei
- Laufzeit 150 s / 90°
- Schutzart IP66/67
Montage und Handverstellung
Die Montage erfolgt als Direktmontage auf der Klappenachse mit Universalklemmbock, gesichert durch die beigepackte Verdrehsicherung. Die Handverstellung erfolgt über eine arretierbare Drucktaste.
Ausschreibungstext
Elektromotorischer RobustLine-Drehantrieb NM230P-S mit integriertem Hilfsschalter für Luftklappen bis ca. 2 m², Drehmoment 10 Nm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu bzw. 3-Punkt, Laufzeit 150 s, Schutzart IP66/67.
