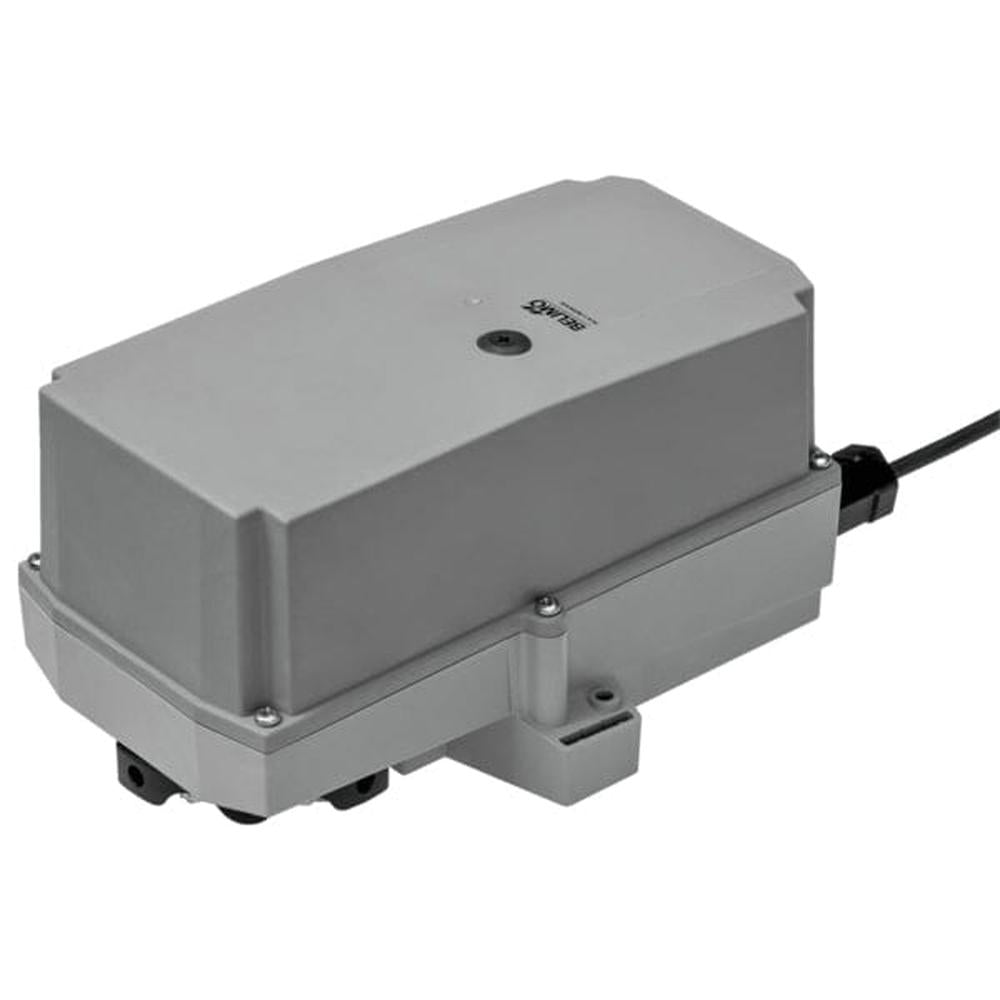

RobustLine-Drehantrieb für raue Umgebungsbedingungen
Der NM230P ist ein RobustLine-Klappenantrieb für das Verstellen von Klappen in HLK-Anlagen, vergleichbaren industriellen Anlagen und in der technischen Gebäudeausrüstung. Er eignet sich für Luftklappengrößen bis ca. 2 m² und liefert ein Drehmoment von 10 Nm bei einer Nennspannung von AC 100...240 V.
Funktionsweise und Überlastsicherheit
Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Der Drehwinkel ist mit mechanischen Endanschlägen einstellbar, die Standardeinstellung beträgt 0...90°.
Ansteuerung und elektrischer Anschluss
Die Ansteuerung erfolgt als einfaches Auf/Zu-Signal oder im Dreipunktbetrieb.
- Nennspannung AC 100...240 V
- Ansteuerung Auf/Zu, 3-Punkt
- Leistungsaufnahme im Betrieb 2,5 W
- Leistungsaufnahme im Haltebetrieb 0,6 W
- Anschluss über Kabel 1 m, 3x 0,75 mm², halogenfrei
- Laufzeit 150 s / 90°
- Schutzart IP66/67
Montage, Handverstellung und Einsatzbereich
Die Montage erfolgt als Direktmontage auf der Klappenachse mit Universalklemmbock, gesichert durch die beigepackte Verdrehsicherung. Die Handverstellung erfolgt über eine arretierbare Drucktaste. Der Antrieb eignet sich für Außenanwendungen und ist geschützt gegen Witterungseinflüsse, etwa in Holztrocknungen, der Tierzucht, der Lebensmittelverarbeitung, der Agrarwirtschaft, Hallenbädern, Dachzentralen und Laboratorien.
Ausschreibungstext
Elektromotorischer RobustLine-Drehantrieb NM230P für Luftklappen bis ca. 2 m², Drehmoment 10 Nm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu bzw. 3-Punkt, Laufzeit 150 s, Schutzart IP66/67.
