Stetiger RobustLine-Drehantrieb mit Notstellfunktion

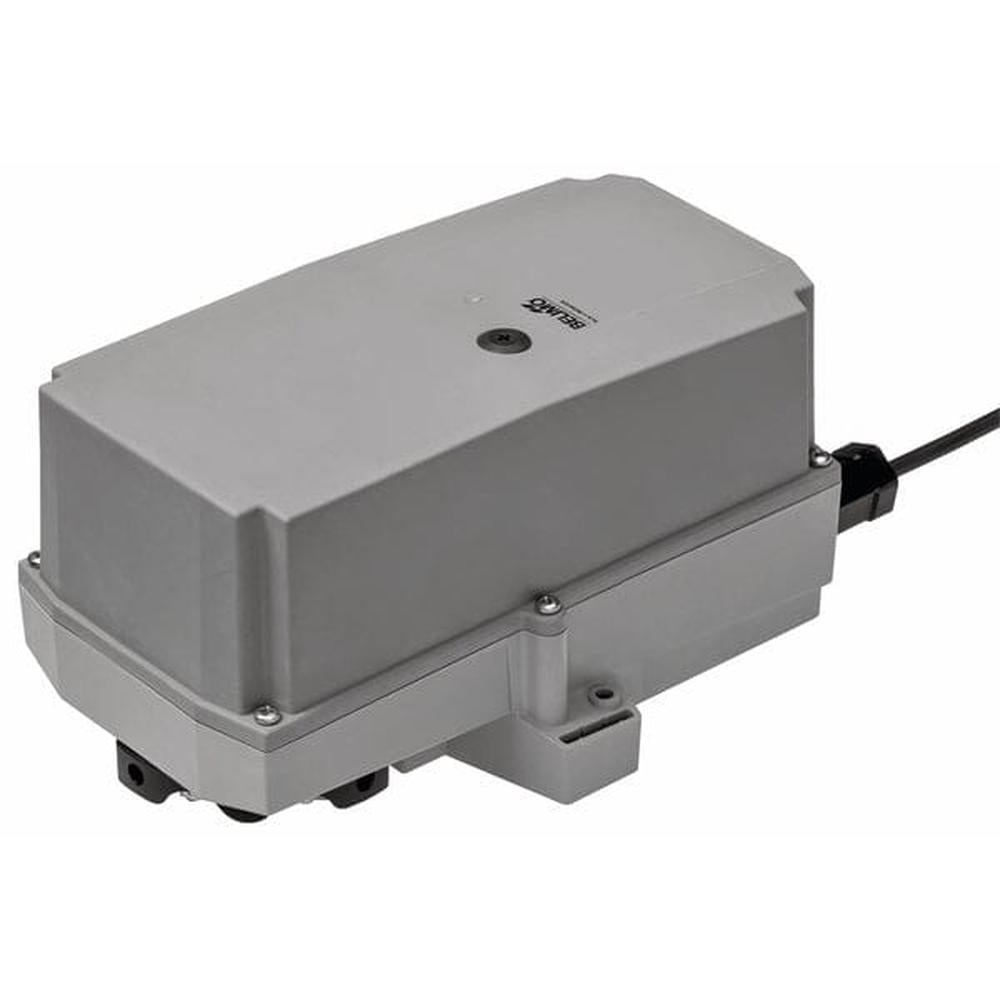

Der NKQ24P-SR ist ein stetiger Drehantrieb mit Notstellfunktion aus der RobustLine-Reihe, ausgelegt für ein Drehmoment von 6 Nm. Er eignet sich laut Datenblatt besonders für Außenanwendungen und erreicht die Schutzart IP66/67.
Funktionsweise und Notstellposition
Der Antrieb bringt die Klappe unter gleichzeitigem Laden interner Kondensatoren in die per Stetigsignal vorgegebene Stellung. Bei einer Unterbrechung der Speisespannung dreht er die Klappe mit der gespeicherten Energie in die Notstellposition zurück, einstellbar am Drehknopf in 10-%-Schritten zwischen 0 und 100 %. Der Antrieb ist überlastsicher und benötigt keine Endschalter.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt stetig mit 2...10 V bei AC/DC 24 V. Eine manuelle Steuerung ist temporär über die Drucktaste möglich.
- Spannung: AC/DC 24 V
- Signalart: Stetig 2...10 V
- Drehmoment: 6 Nm
- Laufzeit Motor: 4 s / 90°
- Laufzeit Notstellfunktion: 4 s
- Leistungsaufnahme Betrieb: 11 W
- Leistungsaufnahme Halten: 3 W
- Schutzart: IP66/67
- Elektrischer Anschluss: Kabel 1 m, 4x 0,75 mm²
- Umgebungstemperatur: -30...50 °C
Montage und Gehäusehinweis
Die Direktmontage erfolgt mit dem Universalklemmbock auf Klappenachsen von 8 bis 20 mm. Abzweigdosen müssen mindestens der Schutzart des Gehäuses entsprechen. Aufgrund einer Materialabkündigung liefert Belimo die RobustLine-Gehäusedeckel aktuell in Grau statt in Orange, alle übrigen Eigenschaften bleiben unverändert.
Ausschreibungstext
Elektromotorischer Drehantrieb mit Notstellfunktion, RobustLine-Ausführung, Drehmoment 6 Nm, stetige Ansteuerung 2...10 V, Versorgung AC/DC 24 V, Schutzart IP66/67.
