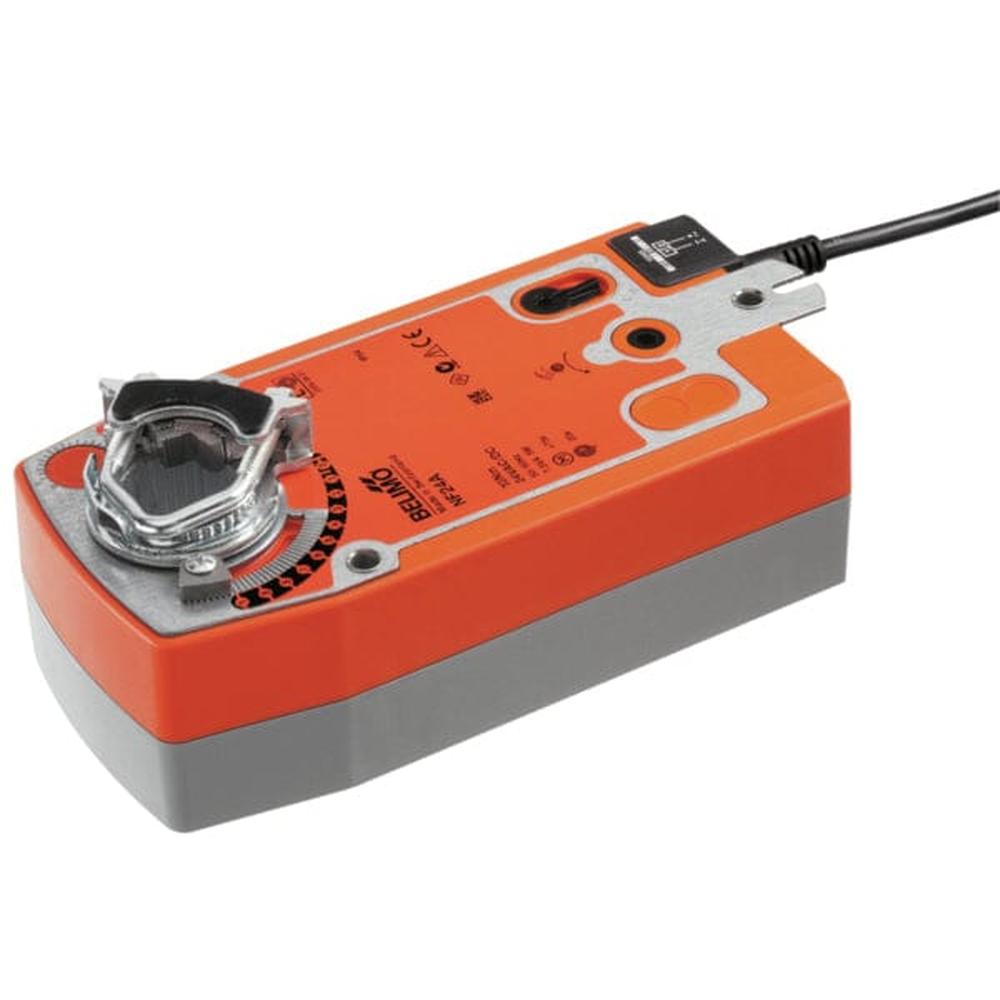

Drehantrieb mit Notstellfunktion für Weitbereichsspannung
Der Antrieb NFA treibt Drosselklappen in stationären Heizungs-, Lüftungs- und Klimaanlagen mit einem Drehmoment von 10 Nm an. Er verarbeitet Anschlussspannungen von AC 24 bis 240 V sowie DC 24 bis 125 V und lässt sich direkt auf die Klappenachse montieren. Bei einer Unterbrechung der Versorgungsspannung schwenkt er die Klappe selbsttätig in die Sicherheitsposition.
Auf/Zu-Steuerung und Verhalten am Endanschlag
Ein Auf/Zu-Signal steuert den Antrieb an und bewegt die Klappe unter gleichzeitigem Spannen der Rückzugsfeder in die Betriebsstellung. Unterbricht die Versorgungsspannung, dreht die Rückzugsfeder die Klappe innerhalb von weniger als 20 Sekunden in die Notstellposition zurück. Der Antrieb ist überlastsicher, benötigt keine zusätzlichen Endschalter und bleibt am mechanisch einstellbaren Endanschlag automatisch stehen.
Anschluss und Betriebsdaten
Der Antrieb wird über ein Auf/Zu-Signal angesteuert und über ein fest angeschlagenes Kabel angeschlossen.
- Spannung: AC 24...240 V / DC 24...125 V
- Signalart: Auf/Zu
- Drehmoment: 10 Nm
- Laufzeit Motor: 75 s / 90°
- Laufzeit Notstellfunktion: < 20 s
- Schutzart: IP54
- Umgebungstemperatur: -30...50 °C
- Anschluss: Kabel 1 m, 2x 0,75 mm²
Montage auf der Klappenachse
Der Antrieb wird mit einem Universalklemmbock direkt auf Klappenachsen von 10 bis 25,4 mm montiert, eine Verdrehsicherung liegt bei. Über die Handkurbel lässt sich die Klappe manuell in eine beliebige Position bringen und mit dem Verriegelungsschalter arretieren.
Ausschreibungstext
Elektromotorischer Drehantrieb mit Notstellfunktion für Klappenachsen, Drehmoment 10 Nm, Versorgung AC 24...240 V / DC 24...125 V, Auf/Zu-Stellsignal, Laufzeit 75 s, Notstell-Laufzeit < 20 s, Schutzart IP54, Typ Belimo NFA.
