Beschreibung

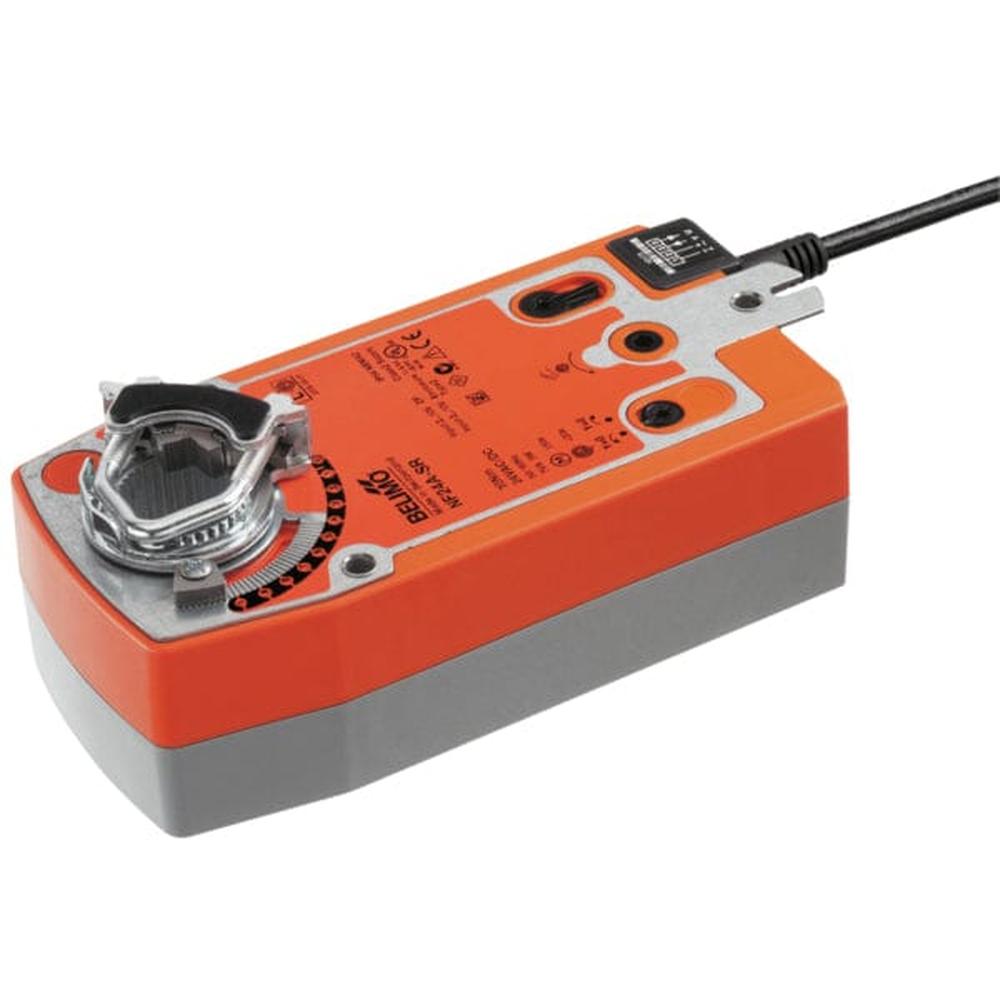

Belimo NF24A-SR – Stetiger Hochleistungs-Drehantrieb mit Notstellfunktion und Stellungsrückmeldung
Der Belimo NF24A-SR ist ein hochpräziser stetiger Hochleistungs-Klappenantrieb mit 10 Nm Drehmoment, integrierter Notstellfunktion und Stellungsrückmeldung für AC/DC 24 V Systeme. Mit stufenloser 2...10 V Ansteuerung, Handverstellung, Sicherheitskleinspannung (SELV) und erhöhter Schutzart IP54 ist er die professionelle Lösung für präzise Regelungsaufgaben mit großen Luftklappen bis 2 m².
Hauptmerkmale
- Sehr hohes Drehmoment: 10 Nm für große Luftklappen bis ca. 2 m²
- Stetige Ansteuerung: 2...10 V für präzise Volumenstromregelung
- Stellungsrückmeldung: 2...10 V Signal (max. 0,5 mA) für Regelkreisintegration
- Positionsgenauigkeit: ±5% für reproduzierbare Ergebnisse
- 24 V Betriebsspannung: AC/DC 24 V, Sicherheitskleinspannung (SELV)
- Handverstellung: Manuelle Betätigung mit Handkurbel und Verriegelung
- Erhöhte Schutzart: IP54 / NEMA 2 für anspruchsvolle Umgebungen
- Schnelle Notstellfunktion: Unter 20 Sekunden bei -20...50°C
- Laufzeit Motor: 150 s / 90° für sanfte, präzise Regelung
- Energieeffizient: 3,5 W im Betrieb, 2,5 W in Ruhestellung
- Großer Klemmbock: Für Achsen von 10 bis 25,4 mm
- Flexible Drehrichtung: Wählbar mit Schalter L/R
- Robuster Betrieb: -30...50°C, wartungsfrei
- UL/cULus zertifiziert: Gemäß UL60730-1A und UL60730-2-14
Anwendungsbereiche
Für Regelungstechniker und HLK-Planer in 24 V Niederspannungssystemen bietet der NF24A-SR die perfekte Kombination aus hohem Drehmoment (10 Nm), stetiger Ansteuerung und Stellungsrückmeldung für große Klappen bis 2 m². Der Arbeitsbereich 2...10 V und der hohe Eingangswiderstand von 100 kΩ ermöglichen die direkte Integration in gängige DDC-Systeme.
Gebäudetechniker setzen den Antrieb in VAV-Systemen (Variable Air Volume) mit großen Klappen und hohen Druckdifferenzen ein. Die Handverstellung mit Verriegelung ermöglicht manuelle Inbetriebnahme, Wartung und Notbedienung – unverzichtbar bei kritischen Anwendungen.
In modernen 24 V Klimaanlagen und RLT-Geräten ermöglicht die Stellungsrückmeldung eine exakte Überwachung und Nachregelung auch bei großen Klappen. Die konstante Laufzeit von 150 s / 90° gewährleistet sanfte Regelvorgänge ohne störende Geräusche – perfekt für geräuschsensible Bereiche.
Für Smart Building Anwendungen mit großen Luftmengen ist die Kombination aus stetiger Regelung, Stellungsrückmeldung und 10 Nm Drehmoment unverzichtbar. Der NF24A-SR optimiert kontinuierlich den Energieverbrauch durch präzise Anpassung der Luftmengen – messbare Betriebskostensenkung bei erhöhtem Komfort.
In Industrieanwendungen wie Produktionshallen, Lagern oder technischen Räumen passt sich der NF24A-SR kontinuierlich an wechselnde Prozessbedingungen an. Die IP54 / NEMA 2 Schutzart und der erweiterte Temperaturbereich (-30...50°C) garantieren zuverlässigen Betrieb auch unter extremen Bedingungen.
Für Außenluftklappen mit hohen Anforderungen ist die Kombination aus Sicherheitskleinspannung (SELV), IP54 Schutzart, hohem Drehmoment und Handverstellung die professionelle Lösung. Die Hygieneprüfung gemäß VDI 6022 Blatt 1 und die UL/cULus Zertifizierung qualifizieren den NF24A-SR für Krankenhäuser, Labore, Reinräume und internationale Projekte.
