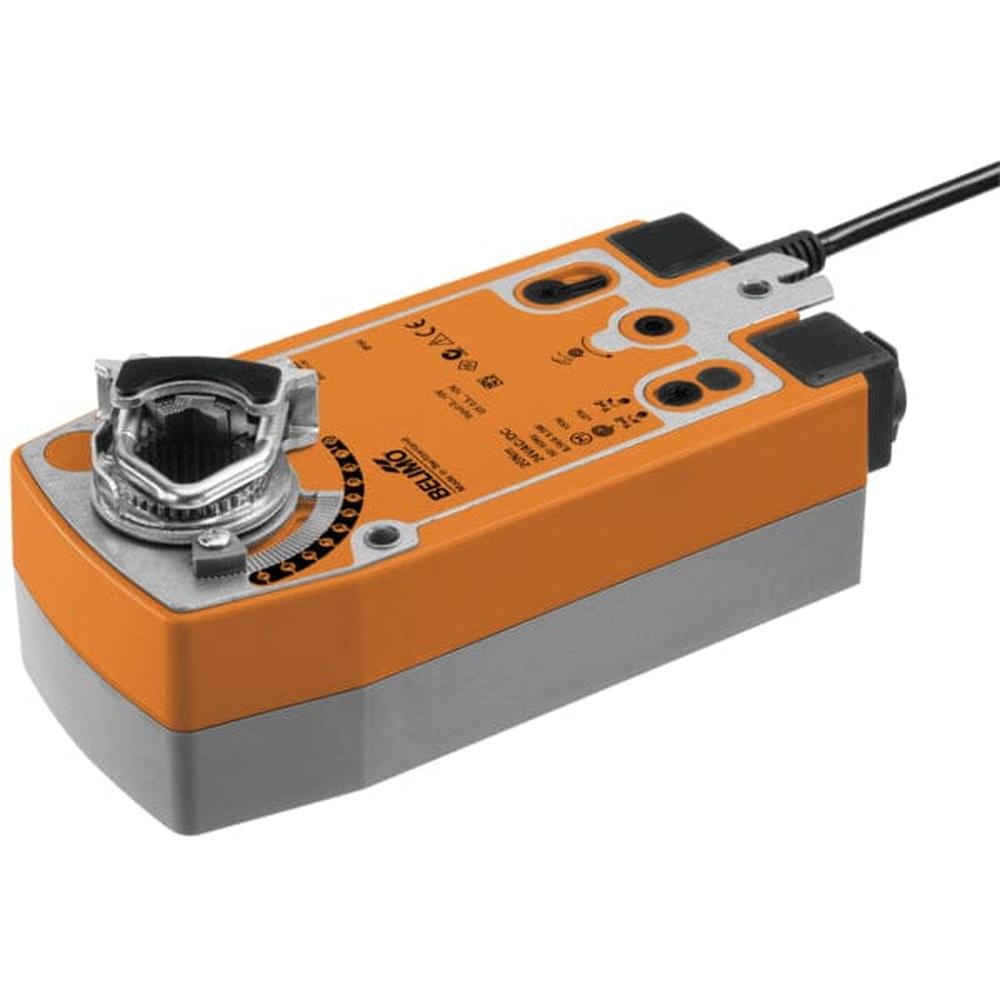

Kommunikativer Drehantrieb mit Notstellfunktion für MP-Bus
Der NF24A-MP ist ein Drehantrieb mit Notstellfunktion für Luftklappen bis etwa 2 m² mit MP-Bus-Schnittstelle. Im Busbetrieb erhält der Antrieb digitale Signale vom übergeordneten Regler über den MP-Bus, alternativ arbeitet er konventionell mit einem Stellsignal Y und einer Messspannung U zur Rückmeldung der Klappenstellung.
Synchronisation und Notstellfunktion
Bei der Erstinbetriebnahme führt der Antrieb eine Synchronisation in der Grundposition aus. Eine manuelle Adaption ist per Taste oder PC-Tool möglich, nach Betätigung der Handkurbel synchronisiert der Antrieb automatisch neu. Wird die Speisespannung unterbrochen, dreht die gespannte Rückzugsfeder die Klappe in die Notstellposition zurück.
Ansteuerung über MP-Bus oder Stetigsignal
Die Ansteuerung erfolgt über MP-Bus oder wahlweise über ein stetiges Analogsignal.
- Spannung AC/DC 24 V
- Busprotokoll MP-Bus
- Stetigsignal 2...10 V oder 0,5...10 V
- Leistungsaufnahme im Betrieb 7 W
- Anschluss 1 m Kabel, 4 x 0,75 mm²
- Laufzeit Motor 40 bis 150 s, einstellbar
- Laufzeit Notstellfunktion unter 20 s
- Schutzart IP54
Direktmontage mit Universalklemmbock
Die Montage erfolgt direkt auf der Klappenachse mit dem Universalklemmbock. Eine beigepackte Verdrehsicherung schützt die Verbindung gegen Verdrehen. Mit der Handkurbel lässt sich die Klappe manuell betätigen und mit dem Verriegelungsschalter in jeder Position arretieren.
Ausschreibungstext
Kommunikativer Drehantrieb mit Notstellfunktion (Federrücklauf) für Luftklappen bis 2 m², Drehmoment 10 Nm, Ansteuerung MP-Bus oder 2...10 V, Versorgung AC/DC 24 V, Schutzart IP54, Laufzeit Motor 40...150 s.
