Kommunikativer Drehantrieb mit Notstellfunktion für BACnet, Modbus und MP-Bus

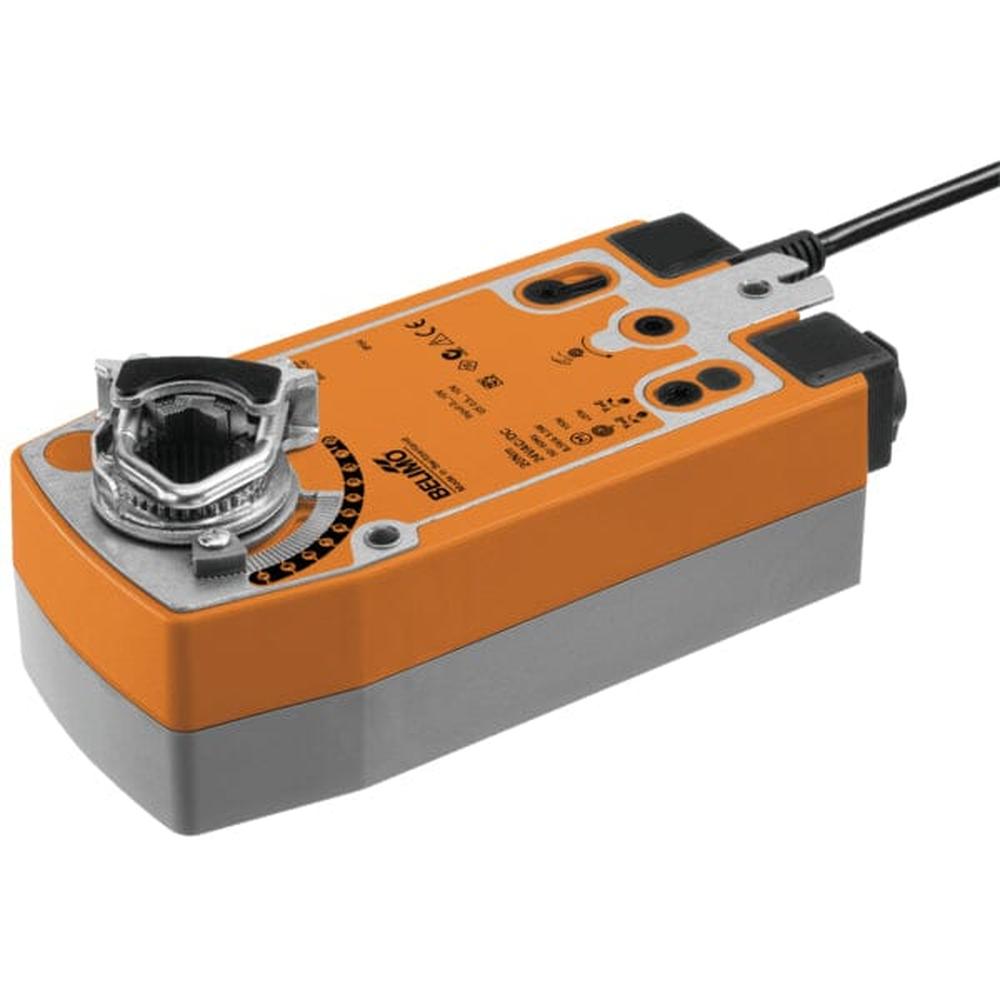

Der NF24A-MOD ist ein Drehantrieb mit Notstellfunktion für Luftklappen bis etwa 2 m² mit integrierter Schnittstelle für BACnet MS/TP, Modbus RTU und MP-Bus. Er erhält sein digitales Stellsignal vom übergeordneten System und meldet den aktuellen Status zurück.
Hybridbetrieb aus Bus- und Analogsignal
Der Antrieb lässt sich sowohl kommunikativ über Bus als auch mit einem analogen Stellsignal ansteuern und kombiniert beide Betriebsarten im Hybridbetrieb. Bei Unterbrechung der Speisespannung dreht die gespannte Rückzugsfeder die Klappe in die Notstellposition. Die Werkseinstellungen decken die häufigsten Anwendungen ab, einzelne Parameter lassen sich mit dem Belimo Assistant 2 anpassen.
Ansteuerung über Bus oder Stetigsignal
Die Ansteuerung erfolgt wahlweise über BACnet MS/TP, Modbus RTU, MP-Bus oder ein stetiges Analogsignal.
- Spannung AC/DC 24 V
- Busprotokolle BACnet MS/TP, Modbus RTU, MP-Bus
- Stetigsignal 2...10 V oder 0,5...10 V
- Leistungsaufnahme im Betrieb 7 W
- Anschluss 1 m Kabel, 6 x 0,75 mm²
- Laufzeit Motor 40 bis 150 s, einstellbar
- Laufzeit Notstellfunktion unter 20 s
- Schutzart IP54
Direktmontage mit Universalklemmbock
Die Montage erfolgt direkt auf der Klappenachse mit dem Universalklemmbock. Eine beigepackte Verdrehsicherung schützt die Verbindung gegen Verdrehen. Die Handkurbel mit Verriegelungsschalter ermöglicht die manuelle Betätigung der Klappe.
Ausschreibungstext
Kommunikativer Drehantrieb mit Notstellfunktion (Federrücklauf) für Luftklappen bis 2 m², Drehmoment 10 Nm, Ansteuerung BACnet MS/TP, Modbus RTU, MP-Bus oder 2...10 V, Versorgung AC/DC 24 V, Schutzart IP54, Laufzeit Motor 40...150 s.
