Hubantrieb für 2- und 3-Wege-Ventile mit 500 N Stellkraft

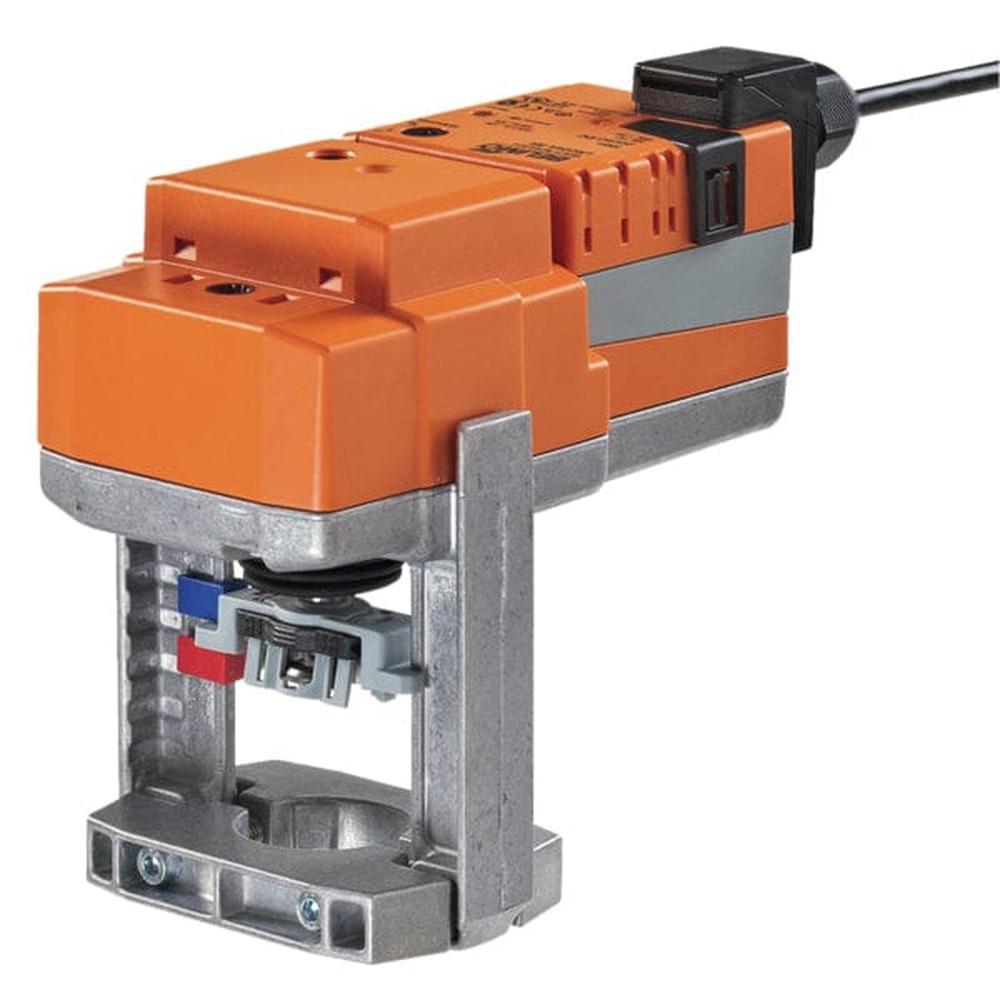

Der Belimo LVC24A-SR-TPC ist ein stetiger Hubantrieb für 2- und 3-Wege-Hubventile mit einer Stellkraft von 500 N und einem Hub von 15 mm. Er eignet sich für die kompakte Regelung von Heiz- und Kühlventilen in der HLK-Technik.
Funktionsweise mit Adaption und Positionsanzeige
Der Antrieb wird über das Stellsignal Y angesteuert und fährt auf die vorgegebene Position; die Messspannung U zeigt die Antriebsstellung von 0 bis 100 % an und kann als Signal für weitere Antriebe genutzt werden. Die Adaption erfolgt automatisch beim ersten Einschalten oder manuell über die Taste „Adaptation“, dabei werden beide mechanischen Endanschläge erfasst. Der Hub wird an der Konsole mechanisch mit Reitern angezeigt.
Ansteuerung mit stetigem 2…10-V-Signal
- Stellkraft: 500 N
- Nennspannung: AC/DC 24 V
- Steuersignal: 2…10 V
- Laufzeit: 35 s / 15 mm
- Hub: 15 mm
- Positionsgenauigkeit: ±5 %
- Schallleistungspegel: 60 dB(A)
- Schutzart: IP54
- Anschluss: Klemmen mit Kabel
Montage und Handverstellung
Die Montage erfolgt formschlüssig mit Klemmbacken direkt auf dem Hubventil, der Antrieb lässt sich auf dem Ventilhals um 360° schwenken. Die Handverstellung erfolgt über eine Drucktaste, die arretiert werden kann; der Hub wird mit einem Innensechskantschlüssel (4 mm) eingestellt, im Uhrzeigersinn fährt die Hubachse aus.
Ausschreibungstext
Stetiger Hubantrieb für 2- und 3-Wege-Ventile, Stellkraft 500 N, Hub 15 mm, Nennspannung AC/DC 24 V, Steuersignal 2…10 V, Laufzeit 35 s, Schutzart IP54.
