Hubantrieb für 2- und 3-Wege-Ventile mit 500 N Stellkraft

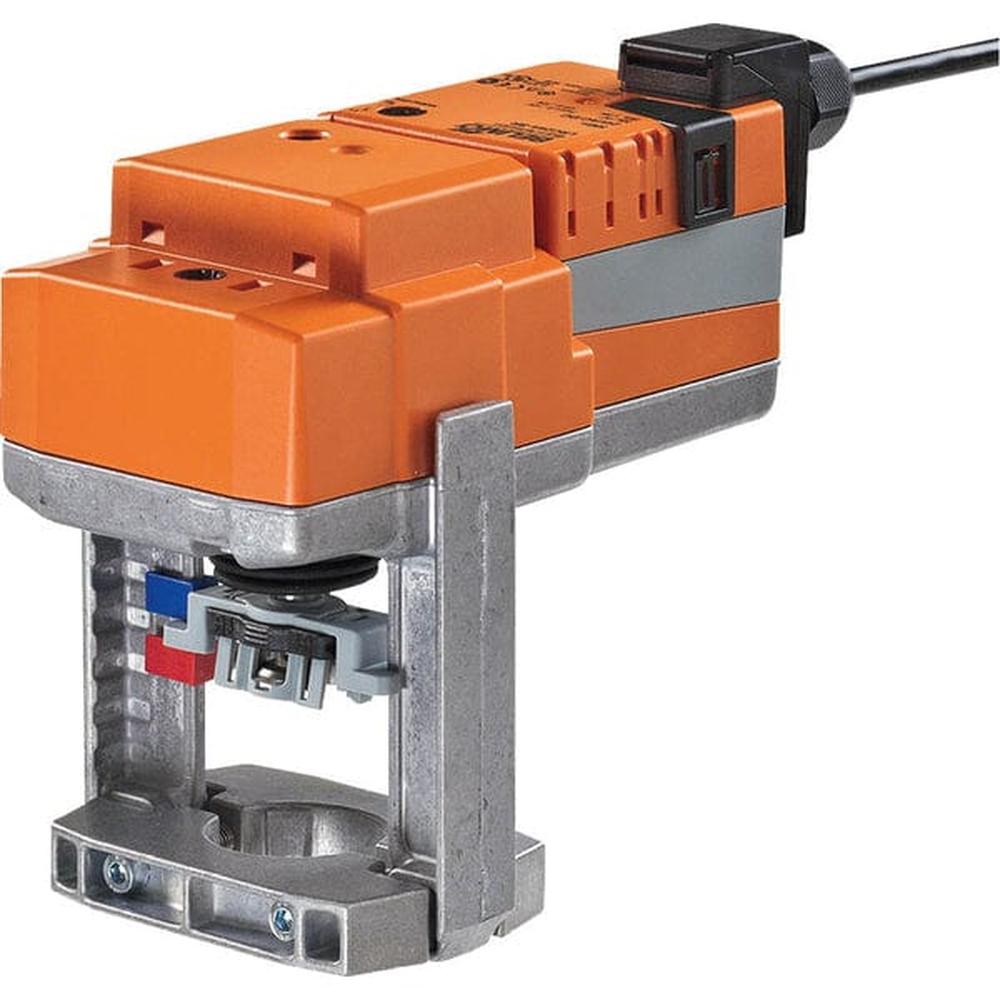

Der LV24A-TPC ist ein Hubantrieb für 2- und 3-Weg-Hubventile mit einer Stellkraft von 500 N und einem Hub von 15 mm. Er ist für den Einsatz in stationären Heizungs-, Lüftungs- und Klimaanlagen konzipiert. Die Ansteuerung erfolgt wahlweise im Auf/Zu- oder im 3-Punkt-Betrieb.
Überlastsicherer Betrieb ohne Endschalter
Der Antrieb fährt den Hub in 150 Sekunden über die volle Strecke von 15 mm und benötigt dabei keine Endschalter: Er ist überlastsicher konstruiert und bleibt am mechanischen Endanschlag automatisch stehen. Über die Handverstellung mit Drucktaste verändern Sie die Position manuell, das Getriebe rastet dabei aus.
Ansteuerung über Klemmen mit Kabel
Sie schließen den LV24A-TPC über ein 1 m langes Kabel mit drei Adern à 0,75 mm² an eine Klemme mit 4 mm² an.
- Betriebsspannung: AC/DC 24 V
- Ansteuerung: Auf/Zu, 3-Punkt
- Leistungsaufnahme im Betrieb: 1 W
- Leistungsaufnahme im Halten: 0,5 W
- Leistungsverbrauch zur Dimensionierung: 1 VA
- Laufzeit: 150 s für 15 mm Hub
- Schutzart: IP54
- Umgebungstemperatur: 0 bis 50 °C
Direktmontage mit Klemmbacken
Die Montage erfolgt formschlüssig mit Klemmbacken direkt auf dem Hubventil. Dabei lässt sich der Antrieb um 360° schwenken, sodass Sie ihn in jede gewünschte Einbaulage bringen können.
Für die Ausschreibung
Elektrischer Hubantrieb Belimo LV24A-TPC für 2- und 3-Weg-Hubventile, Stellkraft 500 N, Hub 15 mm, Nennspannung AC/DC 24 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 150 s, Schutzart IP54.
