Hubantrieb mit Stellungsrückmeldung

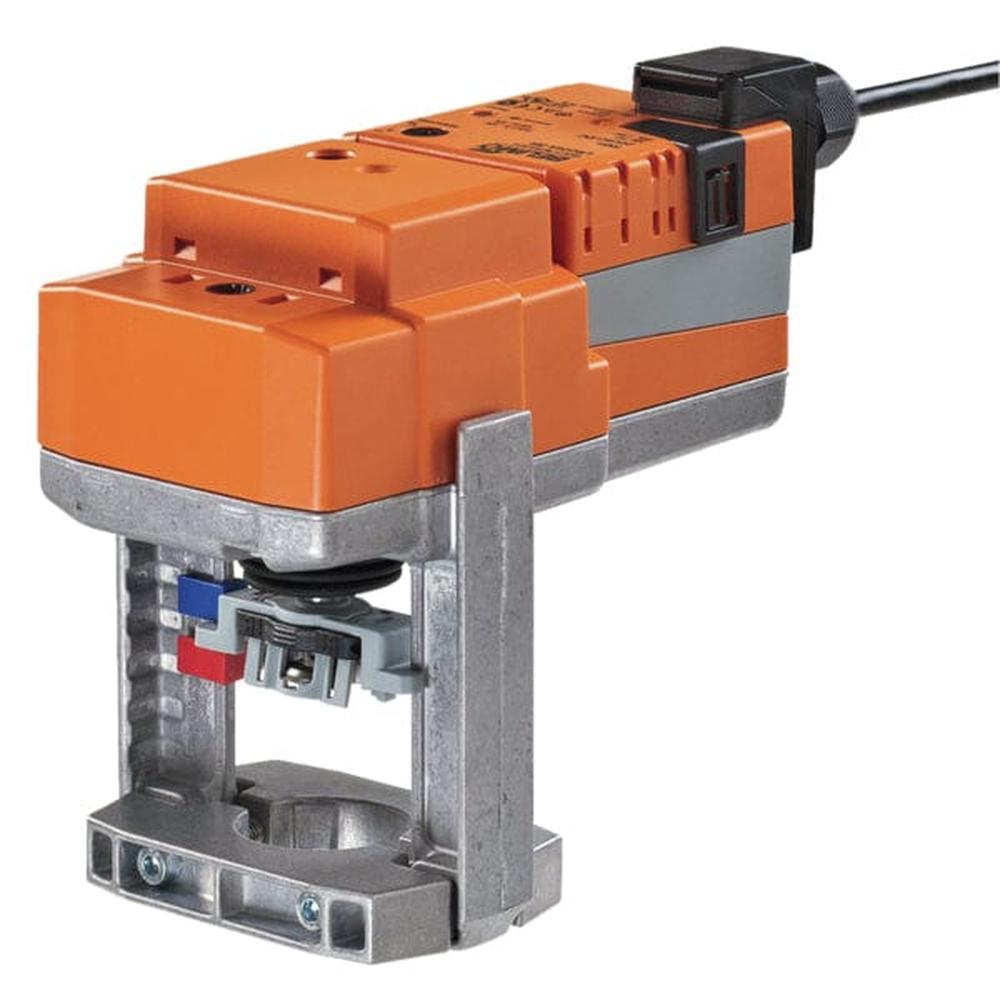

Der LV24A-SR-TPC ist ein elektromotorischer Hubantrieb für Belimo-Hubventile mit einer Stellkraft von 500 N und einem Hub von 15 mm. Er wird mit AC/DC 24 V versorgt und mit einem stetigen Signal von 2...10 V angesteuert.
Messspannung als Stellungsrückmeldung
Die Messspannung U zeigt die Antriebsstellung von 0 bis 100 % elektrisch an und lässt sich als Stellsignal für weitere Antriebe nutzen. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Bei der Erstinbetriebnahme führt er eine Adaption aus, dabei passen sich Arbeitsbereich und Stellungsrückmeldung an den mechanischen Stellbereich an.
Anschluss über Klemmen mit Kabel
Die Speisung und das Stellsignal werden über ein Kabel mit vier Adern an Klemmen angeschlossen.
- Spannung: AC/DC 24 V
- Signal: stetig 2...10 V
- Leistungsaufnahme im Betrieb: 1 W
- Leistungsaufnahme im Haltebetrieb: 0,5 W
- Leistungsverbrauch zur Dimensionierung: 2 VA
- Anschluss: Klemmen mit Kabel, 1 m, 4x 0,75 mm²
- Laufzeit: 150 s für 15 mm Hub
- Schutzart: IP54
Direktmontage auf dem Ventilhals
Sie montieren den Antrieb mit formschlüssigen Klemmbacken direkt auf das Hubventil und schwenken ihn um 360°. Die Handverstellung erfolgt über eine Drucktaste, den Hub stellen Sie mit einem 4-mm-Innensechskantschlüssel ein; im Uhrzeigersinn gedreht fährt die Hubachse aus.
Ausschreibungstext
Elektromotorischer Hubantrieb LV24A-SR-TPC für Belimo-Hubventile, Stellkraft 500 N, Hub 15 mm, Speisespannung AC/DC 24 V, Stellsignal 2...10 V mit Messspannung zur Stellungsrückmeldung, Laufzeit 150 s, Schutzart IP54.
