Hubantrieb für Ventile bis 500 N mit Netzspannung

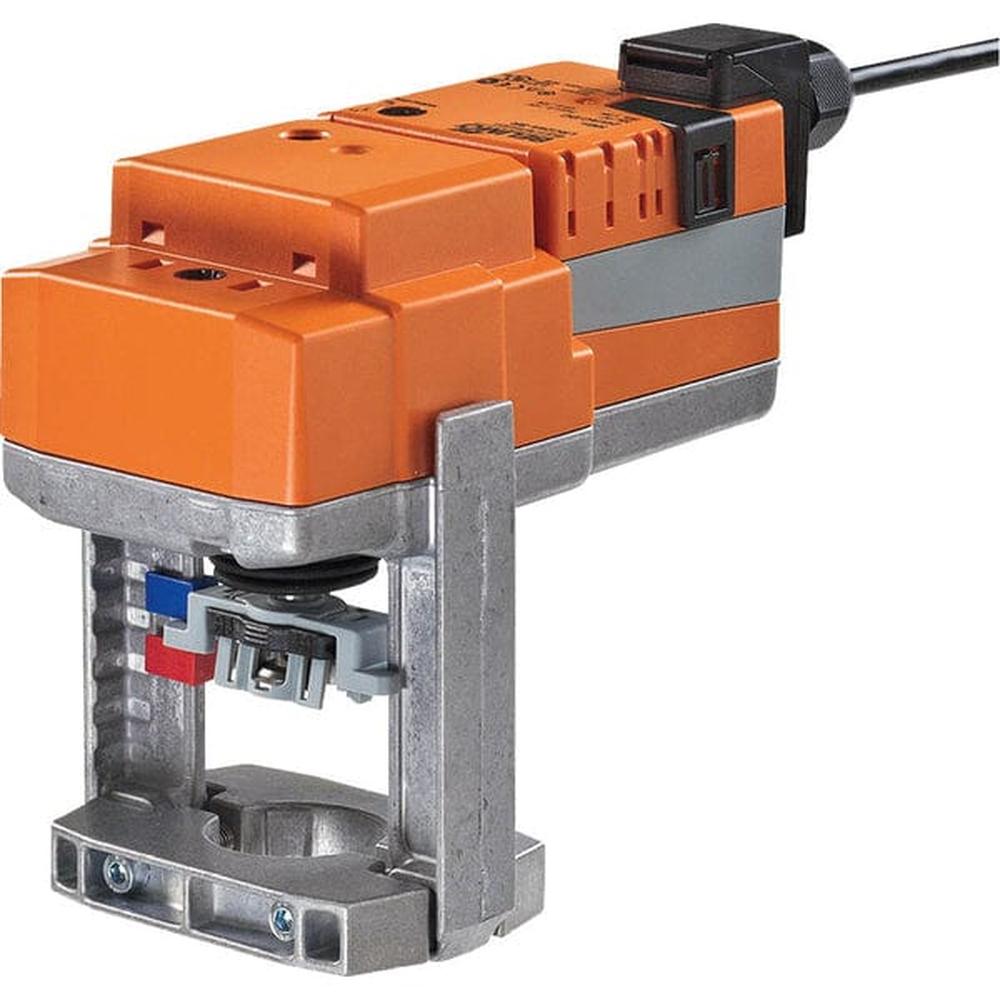

Der LV230A-TPC ist ein elektromotorischer Hubantrieb für Belimo-Hubventile. Er liefert eine Stellkraft von 500 N bei einem Hub von 15 mm und wird direkt mit einer Wechselspannung von 100...240 V versorgt. Die Laufzeit für den vollen Hub beträgt 150 Sekunden, das Gehäuse ist nach IP54 geschützt.
Auf/Zu- und 3-Punkt-Betrieb ohne Endschalter
Sie steuern den Antrieb wahlweise als Auf/Zu- oder als 3-Punkt-Antrieb an. Er ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Den Hub zeigt eine mechanische Reiteranzeige an der Konsole an.
Anschluss über Klemmen mit Kabel
Die Speisung erfolgt über ein Kabel mit drei Adern, das an Klemmen angeschlossen wird.
- Spannung: AC 100...240 V
- Signal: Auf/Zu, 3-Punkt
- Leistungsaufnahme im Betrieb: 2 W
- Leistungsaufnahme im Haltebetrieb: 1 W
- Leistungsverbrauch zur Dimensionierung: 4 VA
- Anschluss: Klemmen mit Kabel, 1 m, 3x 0,75 mm²
- Laufzeit: 150 s für 15 mm Hub
- Schutzart: IP54
Direktmontage auf dem Ventilhals
Sie montieren den Antrieb mit formschlüssigen Klemmbacken direkt auf das Hubventil und schwenken ihn um 360° in die passende Einbaulage. Die Handverstellung erfolgt über eine Drucktaste, die das Getriebe ausrastet, solange sie gedrückt oder arretiert ist; den Hub stellen Sie mit einem 4-mm-Innensechskantschlüssel ein.
Ausschreibungstext
Elektromotorischer Hubantrieb LV230A-TPC für Belimo-Hubventile, Stellkraft 500 N, Hub 15 mm, Speisespannung AC 100...240 V, Ansteuerung Auf/Zu und 3-Punkt, Laufzeit 150 s, Schutzart IP54.
