Linearantrieb für Klappen und Schieber mit 100 N Stellkraft

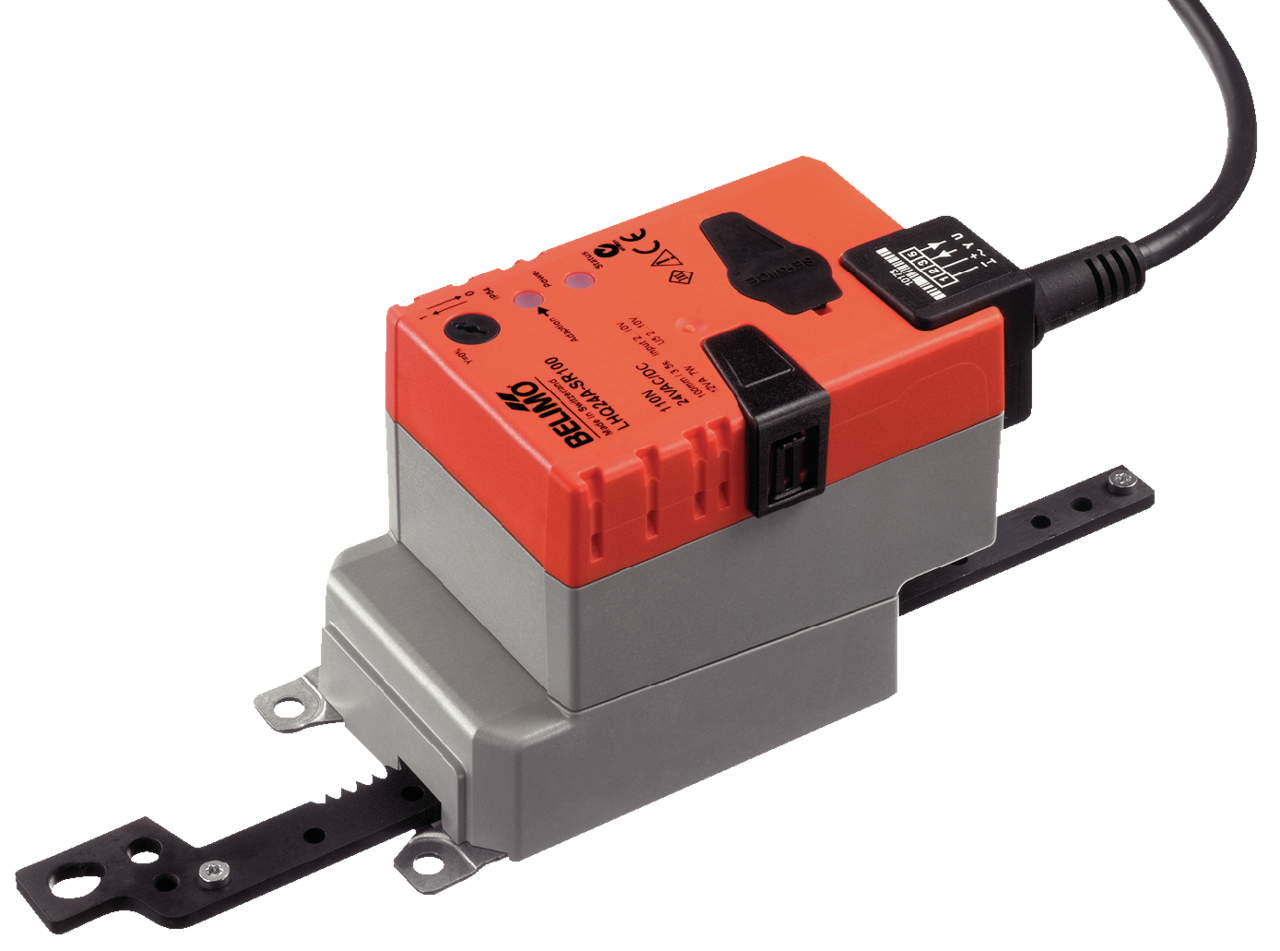

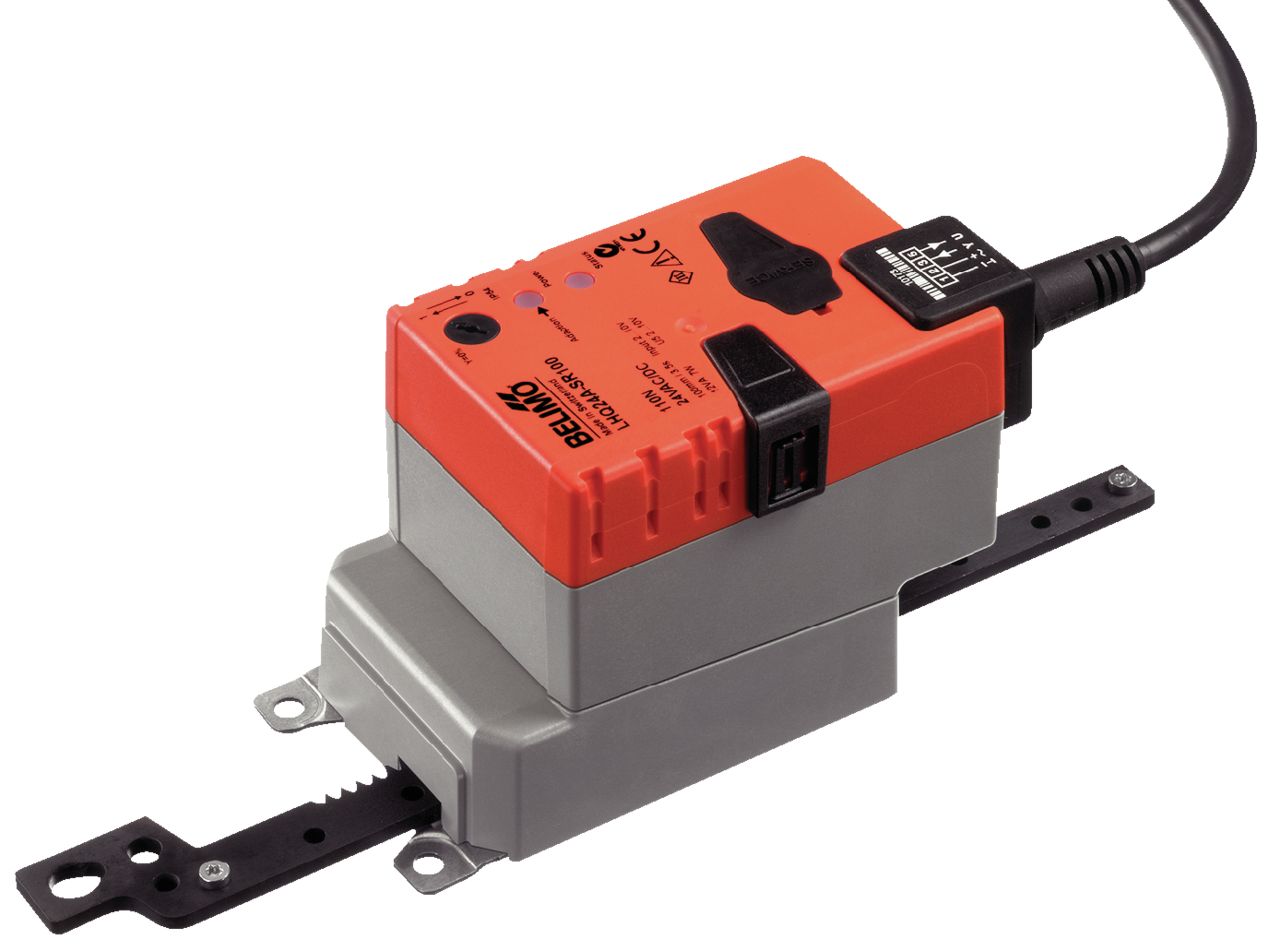

Der LHQ24A-SR100 ist ein elektrischer Linearantrieb für Luftklappen und Schieber in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er liefert eine Stellkraft von 100 N bei einem Hub von 100 mm und wird mit einer Spannung von AC/DC 24 V betrieben.
Stetige Positionierung mit automatischer Adaption
Der Antrieb wird über ein Stellsignal Y angesteuert und fährt auf die vom Stellsignal vorgegebene Stellung. Die Messspannung U zeigt die Klappenstellung von 0 bis 100 % elektrisch an. Bei der Erstinbetriebnahme führt der Antrieb eine Adaption aus: Arbeitsbereich und Stellungsrückmeldung passen sich an den mechanischen Stellbereich an, wodurch die Endpositionen sanft angefahren werden. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Stetiges 2...10 V Signal mit Kabelanschluss
Angesteuert wird der Antrieb mit einem stetigen Signal von 2...10 V DC. Der elektrische Anschluss erfolgt über ein fest angeschlossenes Kabel.
- Ansteuerung: DC 2...10 V
- Spannung: AC/DC 24 V
- Leistungsaufnahme im Betrieb: 13 W
- Leistungsaufnahme im Halten: 2 W
- Leistungsverbrauch zur Dimensionierung: 23 VA
- Anschluss: Kabel 1 m, 4x 0,75 mm²
- Laufzeit: 3,5 s je 100 mm Hub
- Schutzart: IP54
Direktmontage mit Handverstellung
Der Antrieb wird mit beigelegten Schrauben direkt an der Applikation befestigt. Eine Handverstellung ist über eine Drucktaste möglich, das Getriebe rastet dabei aus, solange die Taste gedrückt oder arretiert ist. Treten Querkräfte auf, sind die als Zubehör erhältlichen Drehsupporte und Kupplungsstücke zwingend zu verwenden, der Antrieb darf nicht fest verschraubt werden.
Ausschreibungstext
Elektrischer Linearantrieb LHQ24A-SR100 für Klappen und Schieber, Stellkraft 100 N, Hub 100 mm, Speisespannung AC/DC 24 V, stetiges Steuersignal 2...10 V DC, Schutzart IP54.
