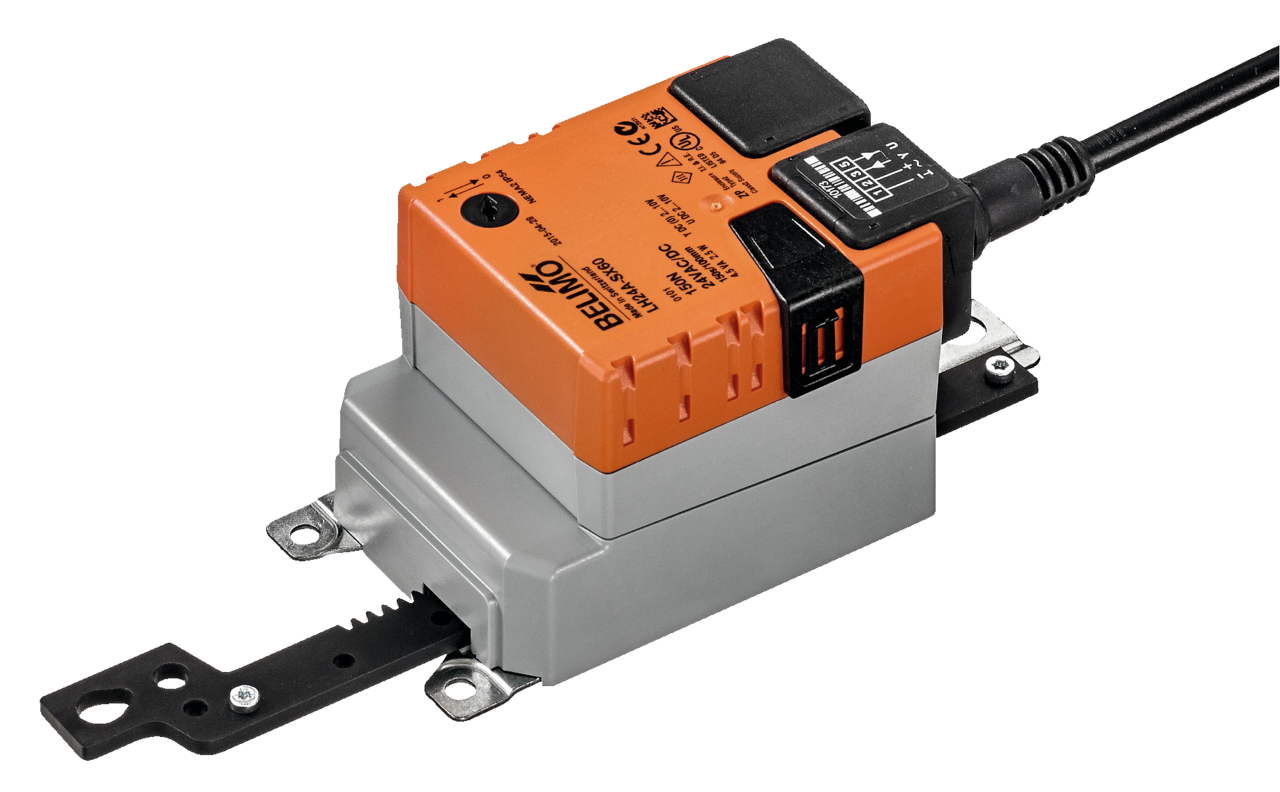

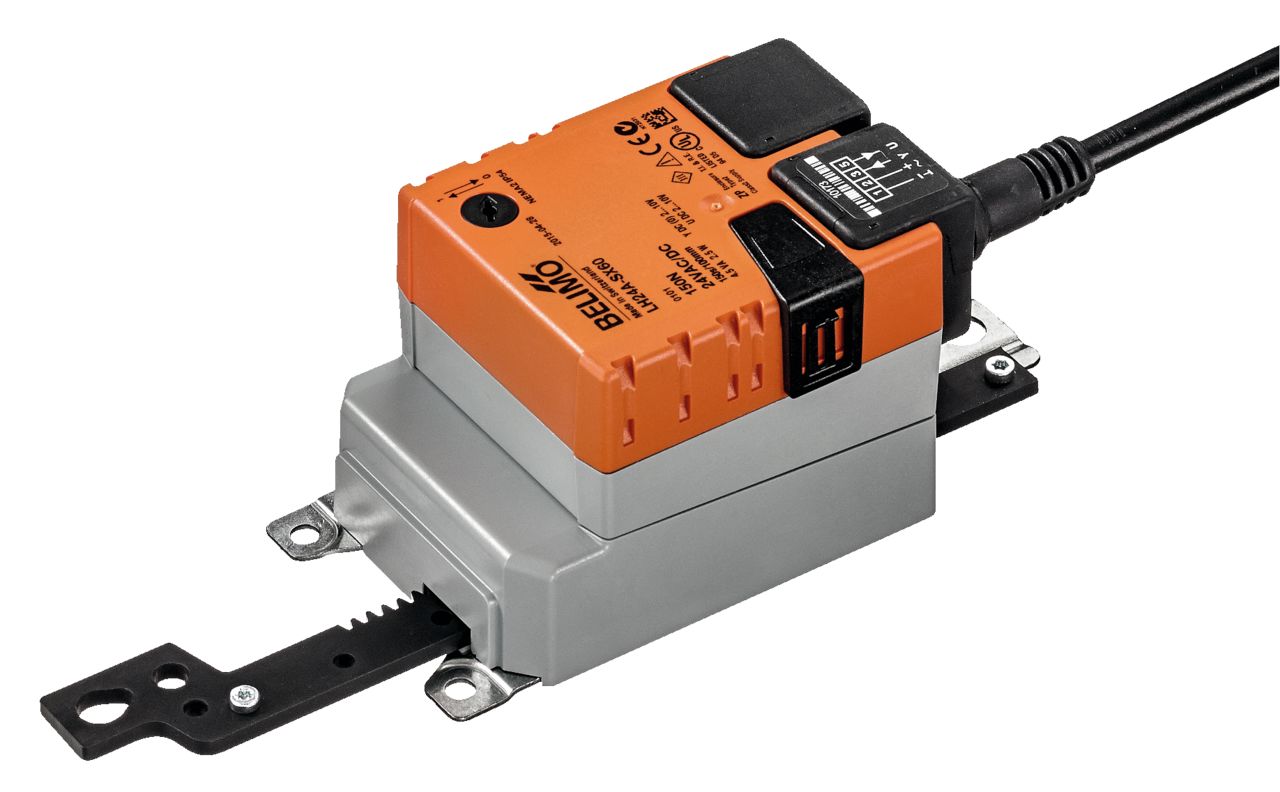

Linearantrieb mit einstellbarem Hub bis 60 mm
Der LH24A-SX60 ist ein Linearantrieb für das Verstellen von Klappen und Schiebern in der technischen Gebäudeausrüstung. Er liefert eine Stellkraft von 150 N bei einem Hub von maximal 60 mm, einstellbar in 20-mm-Schritten, und eignet sich für Luftklappen bis etwa 1 m². Der Antrieb ist für stationäre Heizungs-, Lüftungs- und Klimaanlagen konzipiert; eine Außenanwendung ist möglich, sofern kein Wasser, Schnee, Eis oder aggressive Gase direkt einwirken.
Automatische Adaption bei Erstinbetriebnahme
Beim erstmaligen Einschalten der Speisespannung führt der Antrieb eine Adaption aus: Arbeitsbereich und Stellungsrückmeldung passen sich dabei an den mechanischen Stellbereich an. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Er ist wartungsfrei.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt stetig mit 2...10 V bei einer Nennspannung AC/DC 24 V.
- Nennspannung AC/DC 24 V
- Ansteuerung stetig 2...10 V
- Stellungsrückmeldung 2...10 V
- Stellkraft 150 N
- Hub 60 mm, einstellbar in 20-mm-Schritten
- Laufzeit 150 s / 100 mm
- Schutzart IP54
- Umgebungstemperatur -30...50 °C
Montage und Handverstellung
Ohne Querkräfte wird der Antrieb an drei Punkten direkt auf dem Gehäuse verschraubt. Treten Querkräfte auf, sind Drehsupport (Z-DS1) und Kupplungsstück (Z-KS2) als Zubehör zwingend erforderlich, der maximale Schwenkwinkel beträgt seitlich und in der Höhe je 10°. Die Handverstellung erfolgt über eine arretierbare Drucktaste mit Getriebeausrastung; bei nicht-horizontaler Montage darf die Taste nur betätigt werden, wenn die Zahnstange entlastet ist.
Ausschreibungstext
Linearantrieb LH24A-SX60 für Klappen und Schieber, Stellkraft 150 N, Hub 60 mm einstellbar in 20-mm-Schritten, Nennspannung AC/DC 24 V, Ansteuerung stetig 2...10 V mit Stellungsrückmeldung 2...10 V, Schutzart IP54, wartungsfrei.
