Linearantrieb für Klappen und Schieber mit stetigem Stellsignal

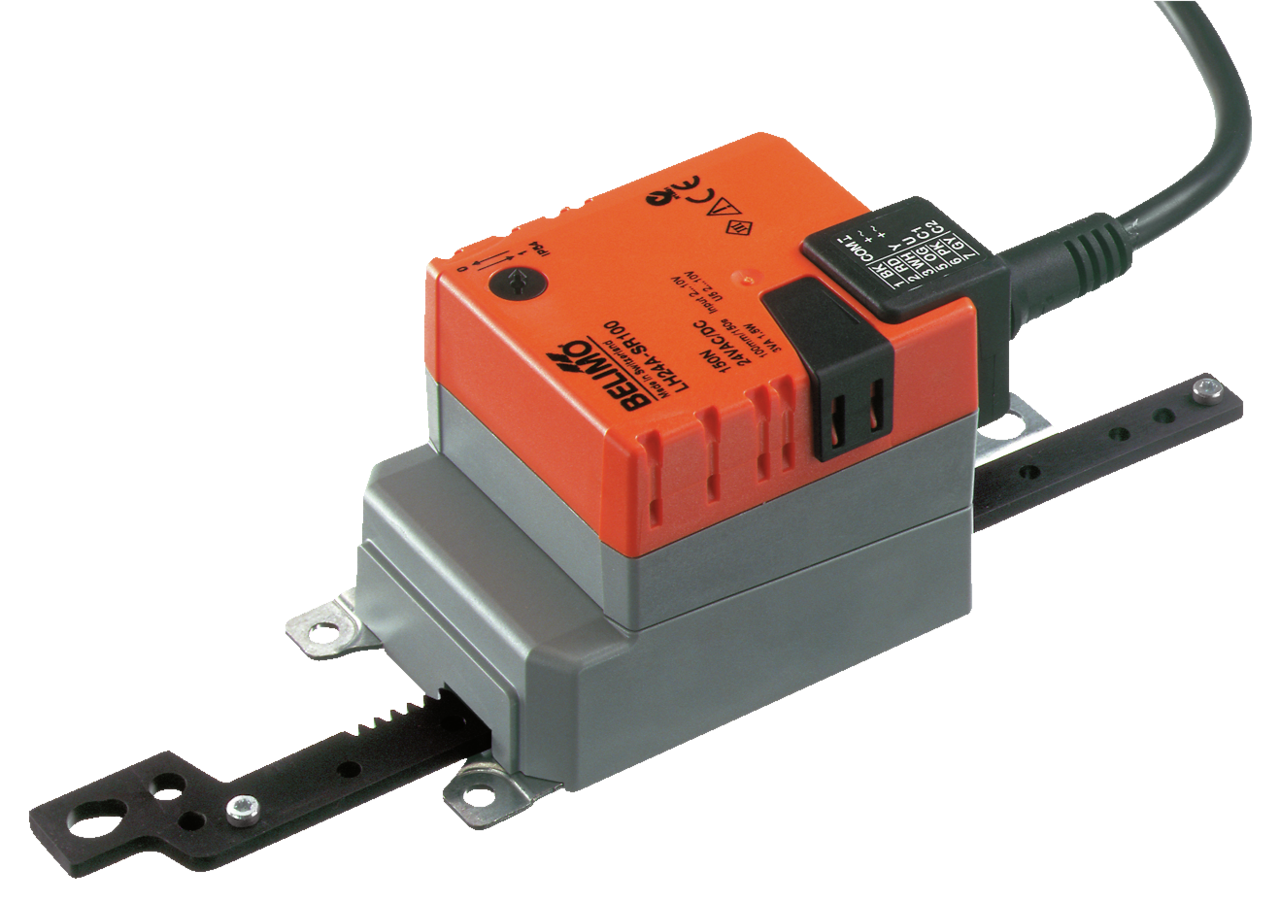

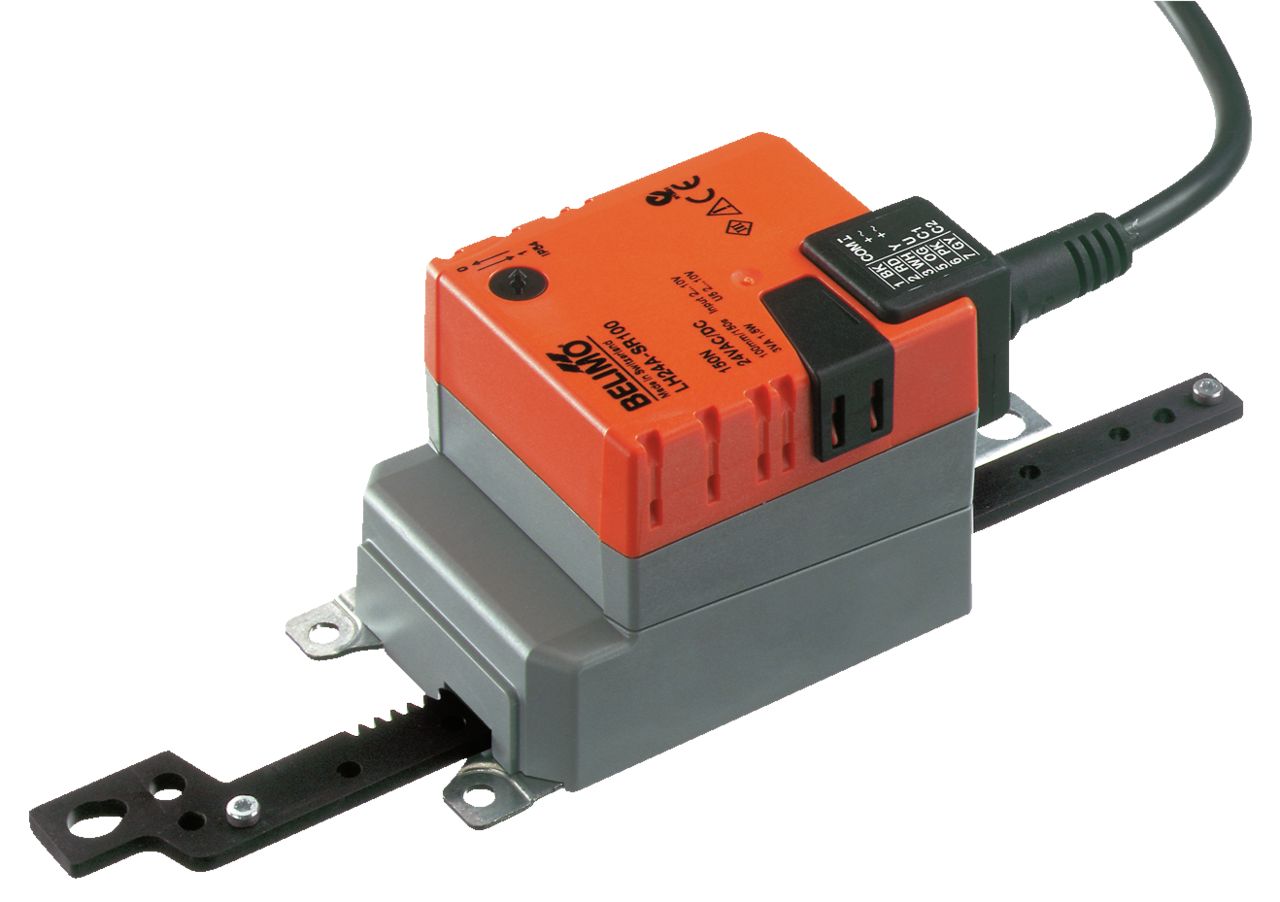

Der LH24A-SR100 ist ein Linearantrieb für das Verstellen von Klappen und Schiebern in der technischen Gebäudeausrüstung. Er liefert eine Stellkraft von 150 N bei einem Hub von 100 mm und eignet sich für Luftklappen bis etwa 1 m². Der Antrieb ist für stationäre Heizungs-, Lüftungs- und Klimaanlagen konzipiert; eine Außenanwendung ist möglich, sofern kein Wasser, Schnee, Eis oder aggressive Gase direkt einwirken.
Automatischer Stopp am Endanschlag
Der Antrieb wird mit einem stetigen Signal von 2...10 V angesteuert und fährt auf die vorgegebene Stellung. Eine Stellungsrückmeldung von 2...10 V zeigt die Position elektrisch an, die Positionsgenauigkeit liegt bei ±5 %. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Er ist wartungsfrei und enthält keine durch den Anwender austauschbaren Teile.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt stetig mit 2...10 V bei einer Nennspannung AC/DC 24 V, angeschlossen über ein einadriges Kabel.
- Nennspannung AC/DC 24 V
- Ansteuerung stetig 2...10 V
- Stellungsrückmeldung 2...10 V
- Stellkraft 150 N
- Hub 100 mm
- Laufzeit 150 s / 100 mm
- Schutzart IP54
- Umgebungstemperatur -30...50 °C
Montage und Handverstellung
Ohne Querkräfte wird der Antrieb an drei Punkten direkt auf dem Gehäuse verschraubt, anschließend wird der Zahnstangenkopf am beweglichen Teil der Applikation befestigt. Treten Querkräfte auf, sind Drehsupport (Z-DS1) und Kupplungsstück (Z-KS2) als Zubehör erforderlich; der maximale Schwenkwinkel beträgt seitlich und in der Höhe je 10°. Die Handverstellung erfolgt über eine arretierbare Drucktaste mit Getriebeausrastung.
Ausschreibungstext
Linearantrieb LH24A-SR100 für Klappen und Schieber, Stellkraft 150 N, Hub 100 mm, Nennspannung AC/DC 24 V, Ansteuerung stetig 2...10 V mit Stellungsrückmeldung 2...10 V, Laufzeit 150 s/100 mm, Schutzart IP54, wartungsfrei.
