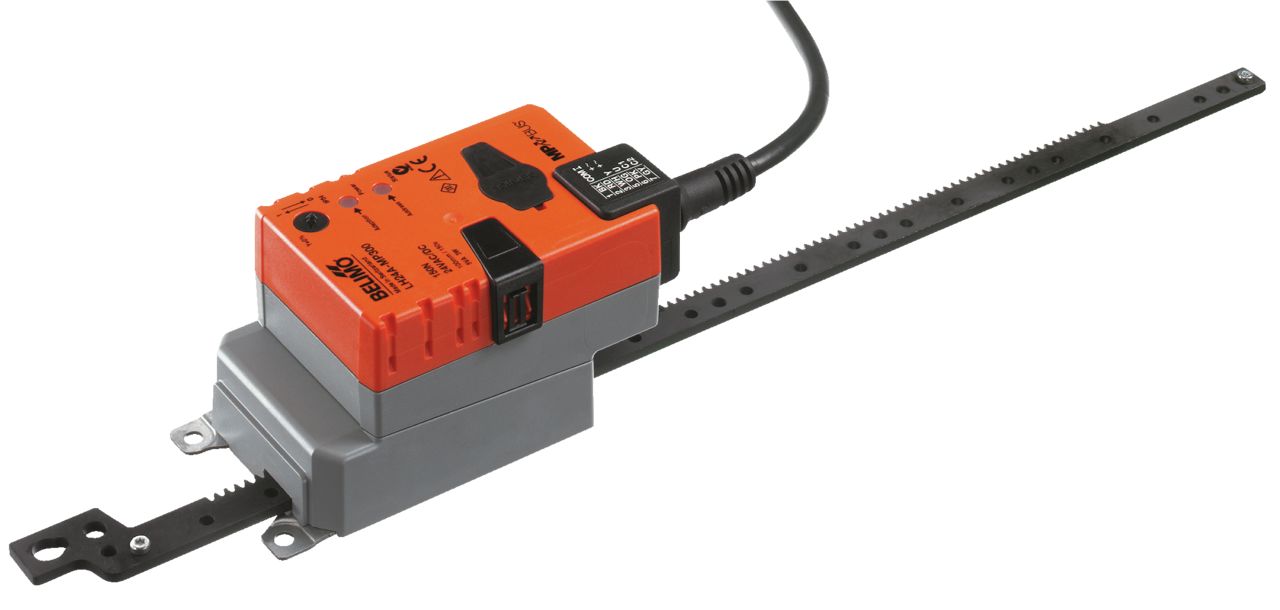

Linearantrieb für Klappen mit 300 mm Hub
Der LH24A-MP300 ist ein elektrischer Linearantrieb für Klappenanwendungen mit einer Stellkraft von 150 N und einem Hub von 300 mm. Er wird mit AC/DC 24 V versorgt und ist für den Einsatz in stationären Heizungs-, Lüftungs- und Klimaanlagen konzipiert.
Funktionsweise und Sicherheitsabschaltung
Im konventionellen Betrieb fährt der Antrieb mit dem Stellsignal Y auf die vorgegebene Stellung, im Bus-Betrieb erhält er sein digitales Stellsignal über den MP-Bus. Eine Dichtungsschließfunktion fährt den mechanischen Endanschlag aktiv an, sobald das Stellsignal unter 2,1 V oder über 9,9 V liegt. Der Antrieb ist überlastsicher, benötigt keine Endschalter in Zwischenstellungen und bleibt am Endanschlag automatisch stehen. Bei der Erstinbetriebnahme führt er eine Synchronisation aus.
Ansteuerung und elektrischer Anschluss
Der Antrieb lässt sich sowohl analog als auch digital über MP-Bus ansteuern und dient dabei zugleich als Konverter für einen angeschlossenen Sensor.
- Spannungsversorgung AC/DC 24 V
- MP-Bus für digitale Ansteuerung
- Stetig 2...10 V
- Stetig 0,5...10 V
- Leistungsaufnahme im Betrieb 2,5 W, im Halten 1,3 W
- Leistungsverbrauch zur Dimensionierung 5 VA
- Anschluss über Kabel 1 m, 4x 0,75 mm²
- Schutzart IP54
Montage mit und ohne Querkräfte
Ohne Querkräfte wird der Linearantrieb direkt mit dem Gehäuse verschraubt, danach wird der Zahnstangenkopf am beweglichen Teil der Applikation befestigt. Bei auftretenden Querkräften sind Kupplungsstück (Z-KS2) und Drehsupport (Z-DS1) als Zubehör zwingend erforderlich, der zulässige Schwenkwinkel beträgt seitlich und in der Höhe je 10°. Die Handverstellung erfolgt über eine Drucktaste, bei der das Getriebe ausrastet.
Ausschreibungstext
Elektrischer Linearantrieb für Klappenanwendungen, Stellkraft 150 N, Hub 300 mm, Speisespannung AC/DC 24 V, Ansteuerung über MP-Bus oder stetiges Signal 0,5...10 V bzw. 2...10 V, Schutzart IP54, Anschluss über Kabel 1 m, 4x 0,75 mm².
