Linearantrieb für Klappen und Schieber mit MP-Bus-Anbindung

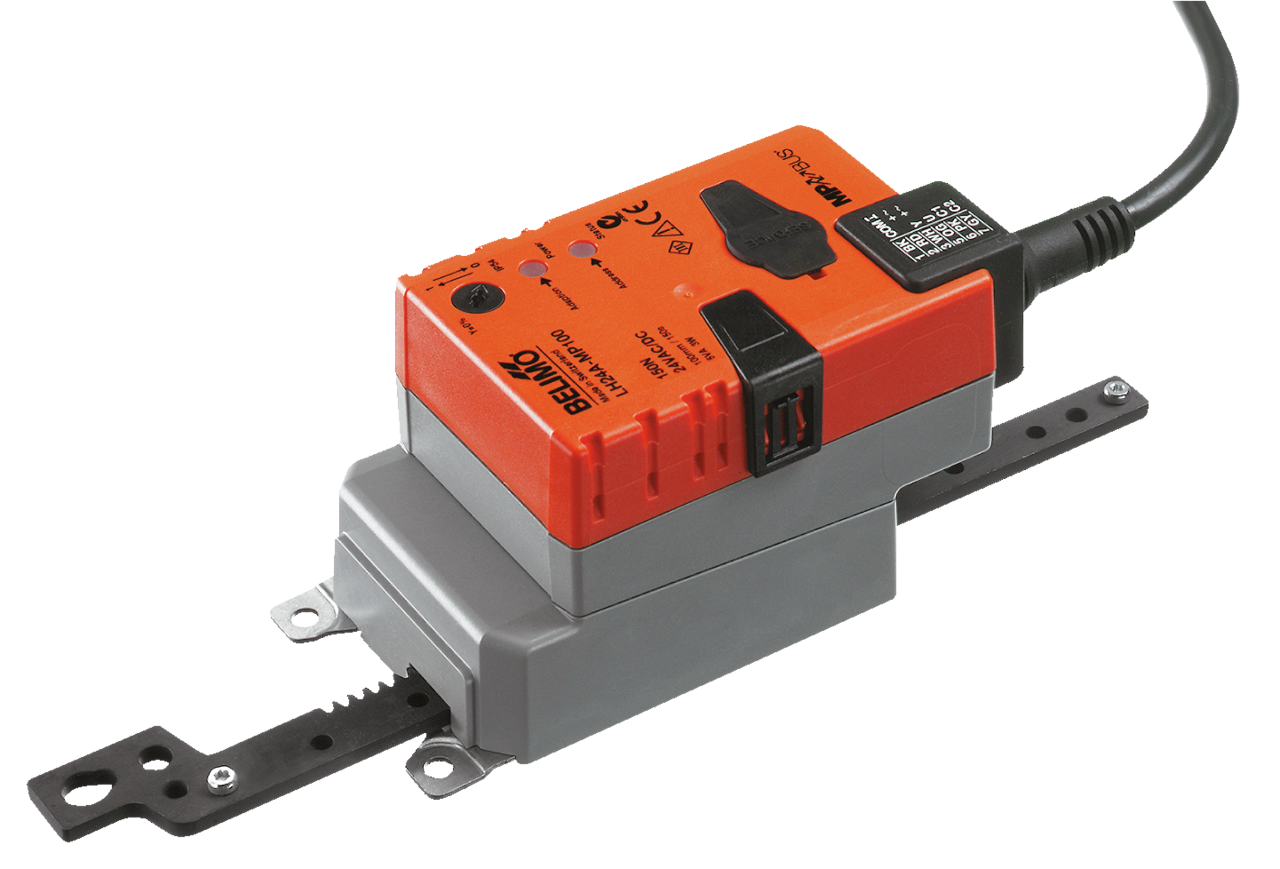

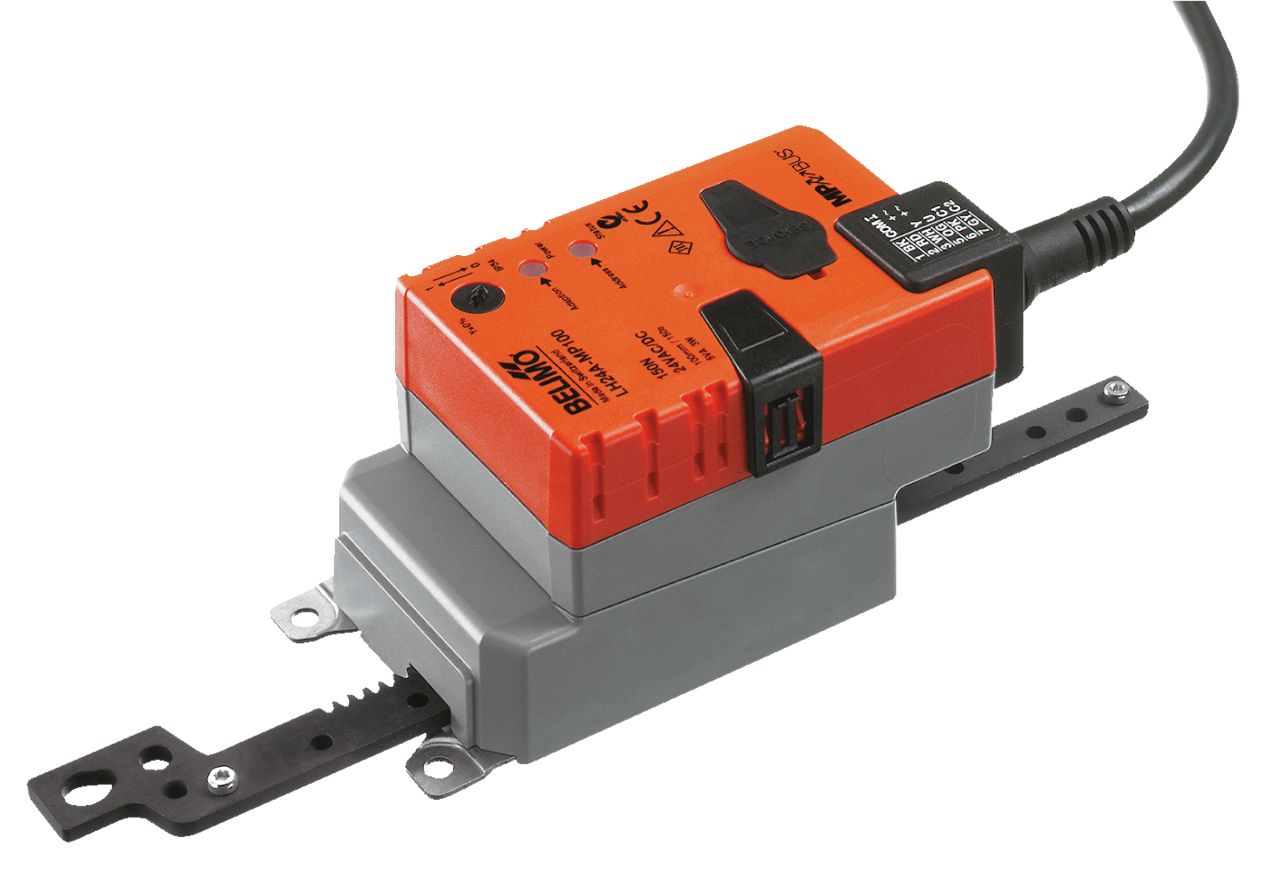

Der LH24A-MP100 ist ein Linearantrieb für das Verstellen von Klappen und Schiebern in stationären Heizungs-, Lüftungs- und Klimaanlagen, ausgelegt für Luftklappengrößen bis etwa 1 m². Er liefert eine Stellkraft von 150 N bei einer Nennspannung von AC/DC 24 V und einem Hub von 100 mm.
Dichtungsschließfunktion und Signalwandlung
Im konventionellen Betrieb fährt der Antrieb die vom Stellsignal vorgegebene Stellung an, im Busbetrieb erhält er sein digitales Stellsignal vom übergeordneten Regler über den MP-Bus. Er verfügt über eine Dichtungsschließfunktion und fährt den mechanischen Endanschlag aktiv an, sobald das Stellsignal außerhalb des Toleranzbereichs liegt. Zusätzlich dient er als Analog/Digital-Wandler für die Übertragung eines Sensorsignals via MP-Bus ins übergeordnete System. Der Antrieb ist überlastsicher und bleibt am Endanschlag automatisch in Ruhestellung stehen.
Ansteuerung über MP-Bus oder Stetigsignal
Das Stellsignal wird digital über den MP-Bus oder analog als Stetigsignal übertragen.
- Nennspannung AC/DC 24 V
- Kommunikation über Belimo MP-Bus
- Analoges Stellsignal 2...10 V oder 0,5...10 V
- Anschluss über Kabel 1 m, 4-adrig
- Laufzeit 150 s / 100 mm, einstellbar auf 70...270 s / 100 mm
- Hub 100 mm, in 20-mm-Schritten begrenzbar
- Schutzart IP54
- Umgebungstemperatur -30...50 °C
Direktmontage mit Zubehör für Querkräfte
Der Antrieb wird mit den beiliegenden Schrauben direkt an drei Punkten mit dem Gehäuse verschraubt. Treten Querkräfte auf, sind der Drehsupport Z-DS1 und das Kupplungsstück Z-KS2 zwingend erforderlich, der zulässige Schwenkwinkel beträgt seitlich und in der Höhe je 10 Grad. Die Handverstellung erfolgt über eine arretierbare Drucktaste.
Ausschreibungstext
Elektromotorischer Linearantrieb LH24A-MP100 für Klappen und Schieber bis ca. 1 m², Stellkraft 150 N, Hub 100 mm, Nennspannung AC/DC 24 V, Ansteuerung über MP-Bus oder analog 2...10 V, Schutzart IP54.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr>
<th scope="row">Spannung AC/DC</th>
<td><span class="st-v">AC/DC 24 V</span></td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Betrieb)</th>
<td><span class="st-v">2.5 W</span></td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Halten)</th>
<td><span class="st-v">1.3 W</span></td>
</tr>
<tr>
<th scope="row">Leistungsverbrauch Dimensionierung</th>
<td><span class="st-v">5 VA</span></td>
</tr>
<tr>
<th scope="row">Anschluss Speisungssteuerung</th>
<td><span class="st-v">Kabel 1 m, 4x 0.75 mm²</span></td>
</tr>
<tr>
<th scope="row">Stellkraft</th>
<td><span class="st-v">150 N</span></td>
</tr>
<tr>
<th scope="row">Ansteuerungsart</th>
<td>
<span class="st-v">MP-Bus</span>
<span class="st-v">DC 2...10 V</span>
<span class="st-v">DC 0.5...10 V</span>
</td>
</tr>
<tr>
<th scope="row">Bewegungsrichtung des Motors</th>
<td><span class="st-v">wählbar mit Schalter</span></td>
</tr>
<tr>
<th scope="row">Handverstellung</th>
<td><span class="st-v">Mit Drucktaste, arretierbar</span></td>
</tr>
<tr>
<th scope="row">Hub</th>
<td><span class="st-v">100 mm</span></td>
</tr>
<tr>
<th scope="row">Laufzeit (Motor)</th>
<td><span class="st-v">150 s / 100 mm</span></td>
</tr>
<tr>
<th scope="row">Laufzeit Motor veränderbar</th>
<td><span class="st-v">70...270 s / 100 mm</span></td>
</tr>
<tr>
<th scope="row">Schutzklasse</th>
<td><span class="st-v">IP54</span></td>
</tr>
<tr>
<th scope="row">Schutzart NEMA</th>
<td><span class="st-v">NEMA 2</span></td>
</tr>
<tr>
<th scope="row">Gehäusetyp</th>
<td><span class="st-v">UL Enclosure Type 2</span></td>
</tr>
<tr>
<th scope="row">Umgebungstemperatur</th>
<td><span class="st-v">-30...50°C [-22...122°F]</span></td>
</tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo LH24A-MP100</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Befestigungsschrauben</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_LH24A-MP100_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_LH..A_SX_MF_MP_installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_LH24A-MP100.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_LH..100.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Umweltdeklaration</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
