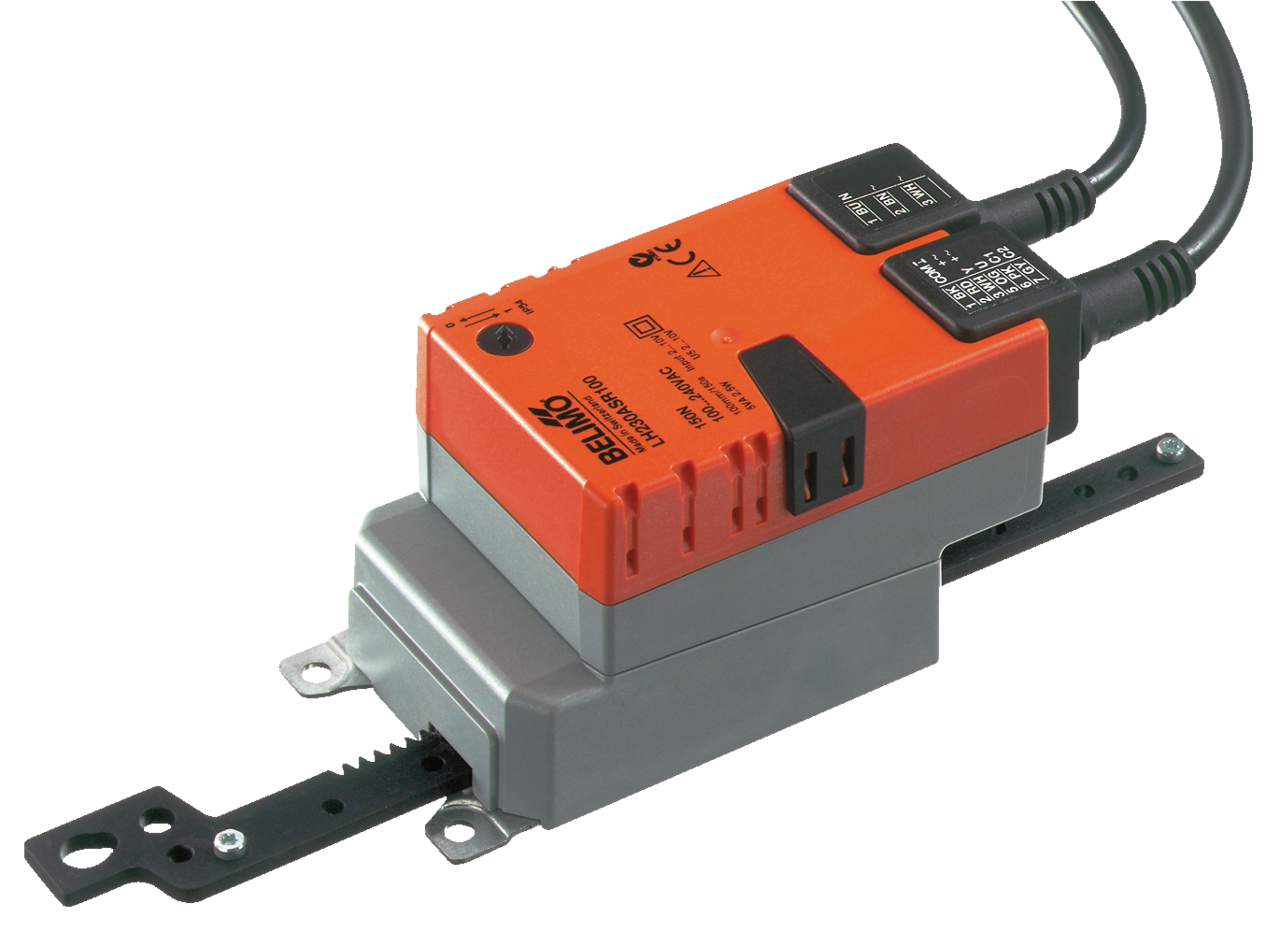

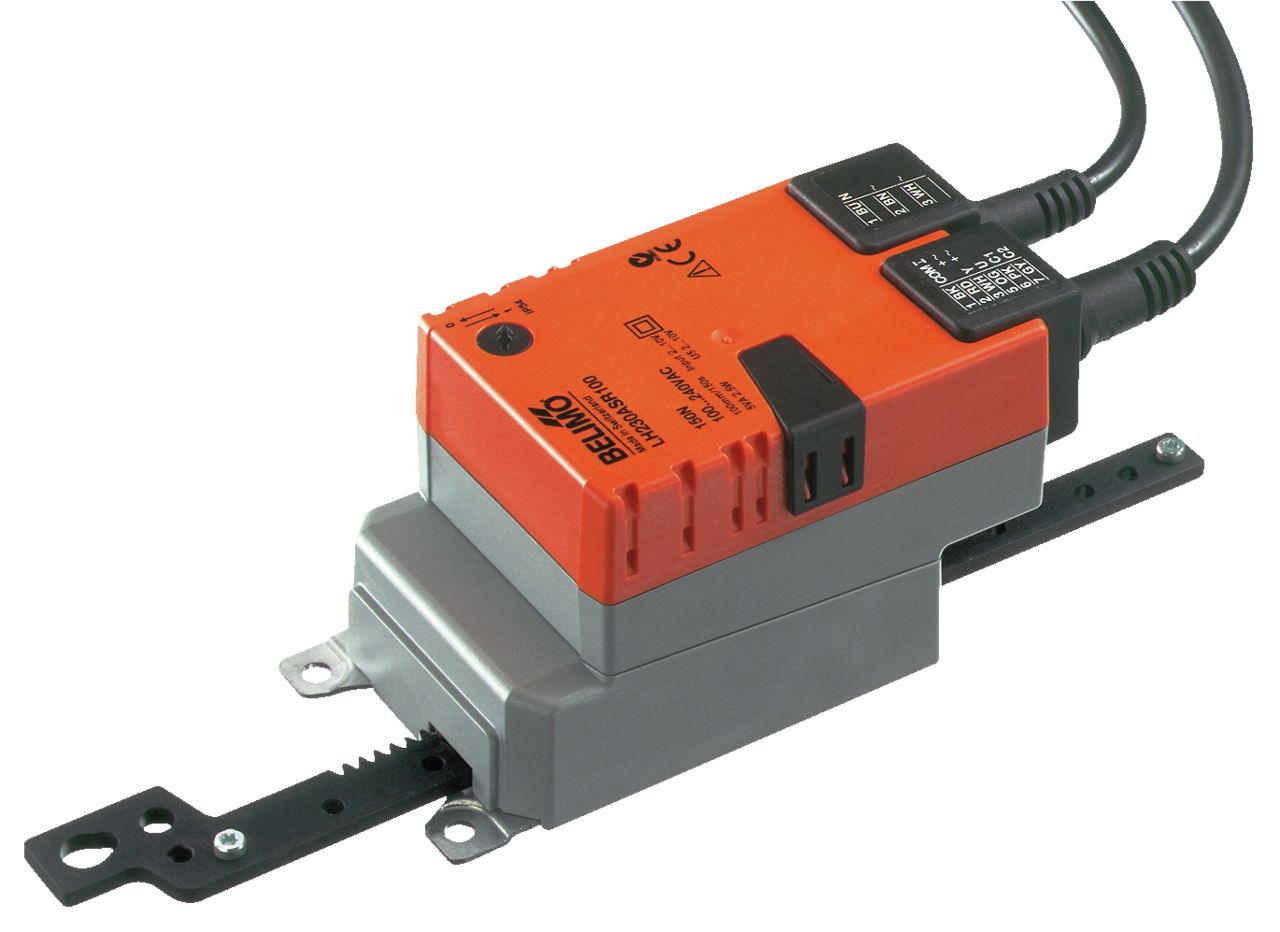

Stetiger Linearantrieb mit 100 mm Hub
Der LH230ASR100 ist ein stetiger Linearantrieb mit 150 N Stellkraft und 100 mm Hub für das Verstellen von Klappen und Schiebern in stationären Heizungs-, Lüftungs- und Klimaanlagen. Die Speisespannung beträgt AC 100...240 V, die Ansteuerung erfolgt über ein 2...10-V-Stellsignal bei Schutzart IP54.
Stellungsrückmeldung über Messspannung
Der Antrieb wird mit dem Stellsignal Y angesteuert und fährt die vorgegebene Stellung an, die Messspannung U zeigt die Klappenstellung an. Er ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Der Antrieb ist wartungsfrei.
Ansteuerung mit stetigem 2...10-V-Signal
Die Ansteuerung erfolgt stetig mit einem 2...10-V-Signal. Speisung und Steuerung sind getrennt über je ein Kabel von 1 m Länge angeschlossen.
- Spannung AC 100...240 V
- Ansteuerungsart Stetig 2...10 V
- Anschluss Speisung Kabel 1 m, 2x 0,75 mm²
- Anschluss Steuerung Kabel 1 m, 4x 0,75 mm²
- Leistungsaufnahme im Betrieb 2,5 W, im Halten 1 W
- Leistungsverbrauch zur Dimensionierung 4,5 VA
- Laufzeit 150 s je 100 mm Hub
- Schutzart IP54
- Umgebungstemperatur -30...50 °C
Montage bei Querkräften mit Drehsupport
Ohne Querkräfte wird der Antrieb an drei Punkten direkt verschraubt. Treten Querkräfte auf, sind Drehsupport (Z-DS1) und Kupplungsstück (Z-KS2) erforderlich, der Antrieb darf dann nicht fest verschraubt werden. Der zulässige Schwenkwinkel von Drehsupport und Kupplungsstück beträgt seitlich und in der Höhe je 10°. Die Handverstellung erfolgt über eine arretierbare Drucktaste.
Ausschreibungstext
Stetiger Linearantrieb LH230ASR100 mit 150 N Stellkraft und 100 mm Hub, Speisespannung AC 100...240 V, Ansteuerung 2...10 V, Laufzeit 150 s je 100 mm, Schutzart IP54, wartungsfrei und überlastsicher.
