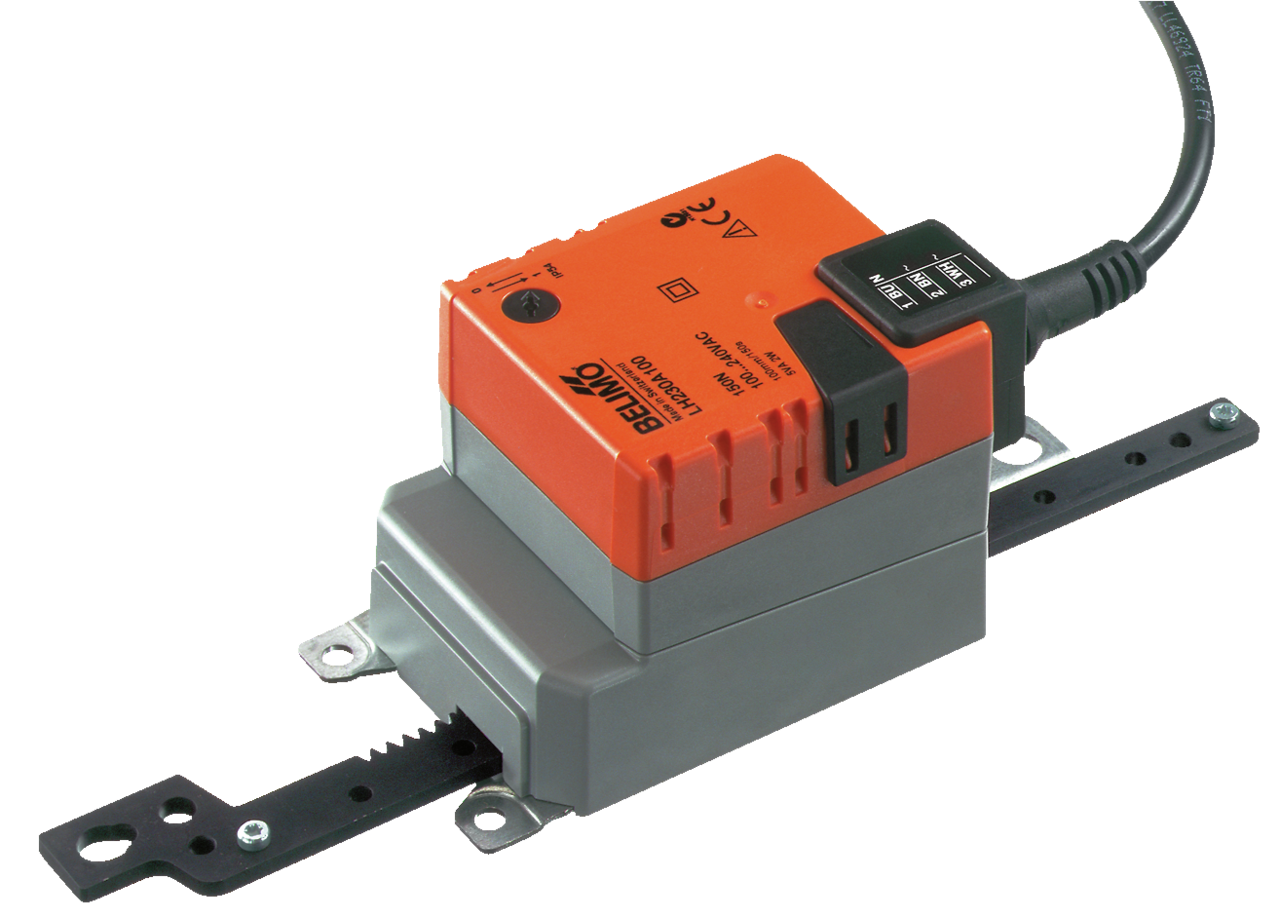

Linearantrieb mit Dreipunkt-Montage, 150 N, 100 mm Hub
Der LH230A100 verstellt Klappen und Schieber in der technischen Gebäudeausrüstung. Er liefert eine Stellkraft von 150 N bei einem Hub bis 100 mm und wird mit AC 100...240 V versorgt.
Auf/Zu- und 3-Punkt-Ansteuerung mit wählbarer Wirkrichtung
Der Antrieb fährt je nach Signal auf Endanschlag oder in Zwischenstellungen. Die Bewegungsrichtung lässt sich über einen Schalter zwischen eingefahren und ausgefahren wählen. Die Laufzeit ist mit 150 s je 100 mm Hub angegeben.
Anschluss und Ansteuerung
- Signal: Auf/Zu oder 3-Punkt
- Nennspannung: AC 100...240 V
- Leistungsaufnahme im Betrieb: 2 W
- Leistungsaufnahme im Halten: 1 W
- Leistungsverbrauch zur Dimensionierung: 5 VA
- Schutzart: IP54
- Umgebungstemperatur: -30 bis 50 °C
Dreipunkt-Montage und Handverstellung
Ohne Querkräfte wird der Antrieb an drei Punkten direkt verschraubt. Bei Querkräften sind Drehsupport und Kupplungsstück als Zubehör erforderlich, der zulässige Schwenkwinkel beträgt seitlich und in der Höhe je 10°. Die Handverstellung erfolgt über eine arretierbare Drucktaste, der Hub lässt sich in 20-mm-Schritten begrenzen.
Ausschreibungstext
Linearantrieb für Klappen und Schieber in der technischen Gebäudeausrüstung, Stellkraft 150 N, Hub 100 mm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu oder 3-Punkt, Schutzart IP54.
