Belimo H765N

Name: Belimo H765N
Brand: Belimo
SKU: H765N
Price: 866.56 EUR
Availability: InStock

Erhältlich

Artikelnummer: H765N

Normaler Preis €866,56

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo H765N

Menge

Belimo H765N

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

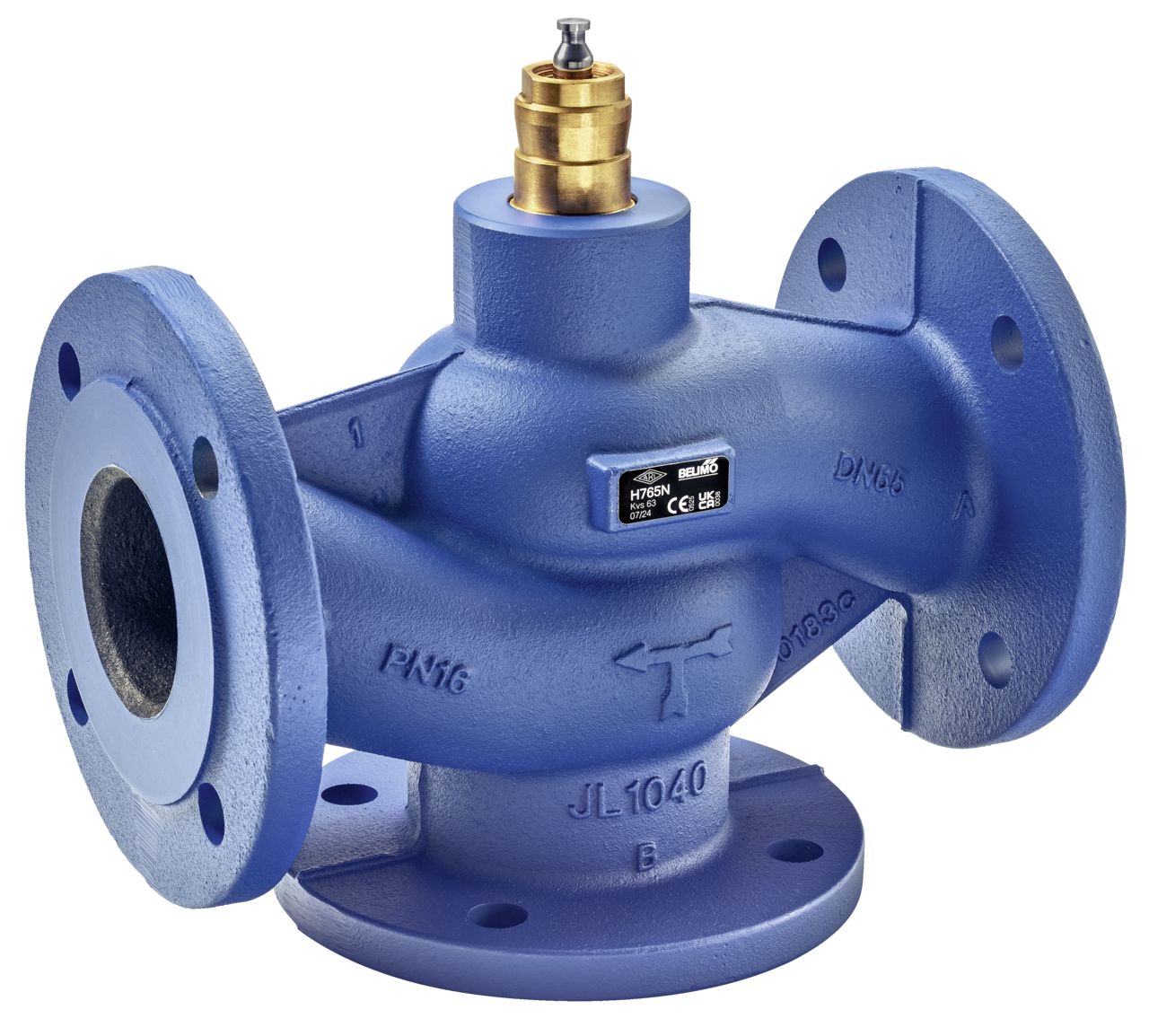

3-Wege-Hubventil DN 65 mit Flanschanschluss

Der H765N ist ein 3-Wege-Hubventil in Mischfunktion für die Nennweite DN 65. Der Ventilkegel fährt in die vom Stellsignal vorgegebene Position und regelt so den Durchfluss in geschlossenen Wassersystemen von Luftbehandlungs- und Heizungsanlagen.

Gusseisengehäuse mit gleichprozentiger Kennlinie

Das Gehäuse besteht aus Gusseisen EN-GJL-250 mit Schutzlack, Kegel und Spindel sind aus nicht rostendem Stahl gefertigt, die Spindelabdichtung übernimmt ein EPDM-O-Ring. Der Regelpfad A-AB arbeitet gleichprozentig, der Bypass B-AB linear. Die Leckrate liegt am Regelpfad bei maximal 0,05 Prozent und am Bypass bei maximal 1 Prozent des Kvs-Werts. Belimo führt Hubventile dieser Baureihe als wartungsfrei.

Einsatz bis 120 Grad Celsius und PN 16

Das Ventil ist für PN 16 und einen Betriebsdruck ps von 1600 kPa ausgelegt, der Kvs-Wert beträgt 63 m³/h. Es eignet sich für Wasser sowie Wasser mit Glykolanteil bis maximal 50 Vol.-% bei Mediumstemperaturen von -10 bis 120 Grad Celsius. Unterhalb von 2 Grad Celsius ist eine Spindelheizung erforderlich.

Flanschanschluss nach ISO 7005-2

Der Anschluss erfolgt über Flansche nach ISO 7005-2. Beachten Sie beim Einbau die vorgeschriebene Durchflussrichtung, da eine falsche Einbaurichtung das Ventil beschädigen kann. Der Hubantrieb zur Ansteuerung wird separat bestellt.

Ausschreibungstext

Hubventil Belimo H765N, 3-Wege-Mischventil, DN 65, Flanschanschluss nach ISO 7005-2, PN 16, Kvs-Wert 63 m³/h, Mediumstemperatur -10 bis 120 Grad Celsius, Gehäuse aus Gusseisen EN-GJL-250.
