Belimo H750S

Name: Belimo H750S
Brand: Belimo
SKU: H750S
Price: 672.17 EUR
Availability: InStock

Erhältlich

Artikelnummer: H750S

Normaler Preis €672,17

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo H750S

Menge

Belimo H750S

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

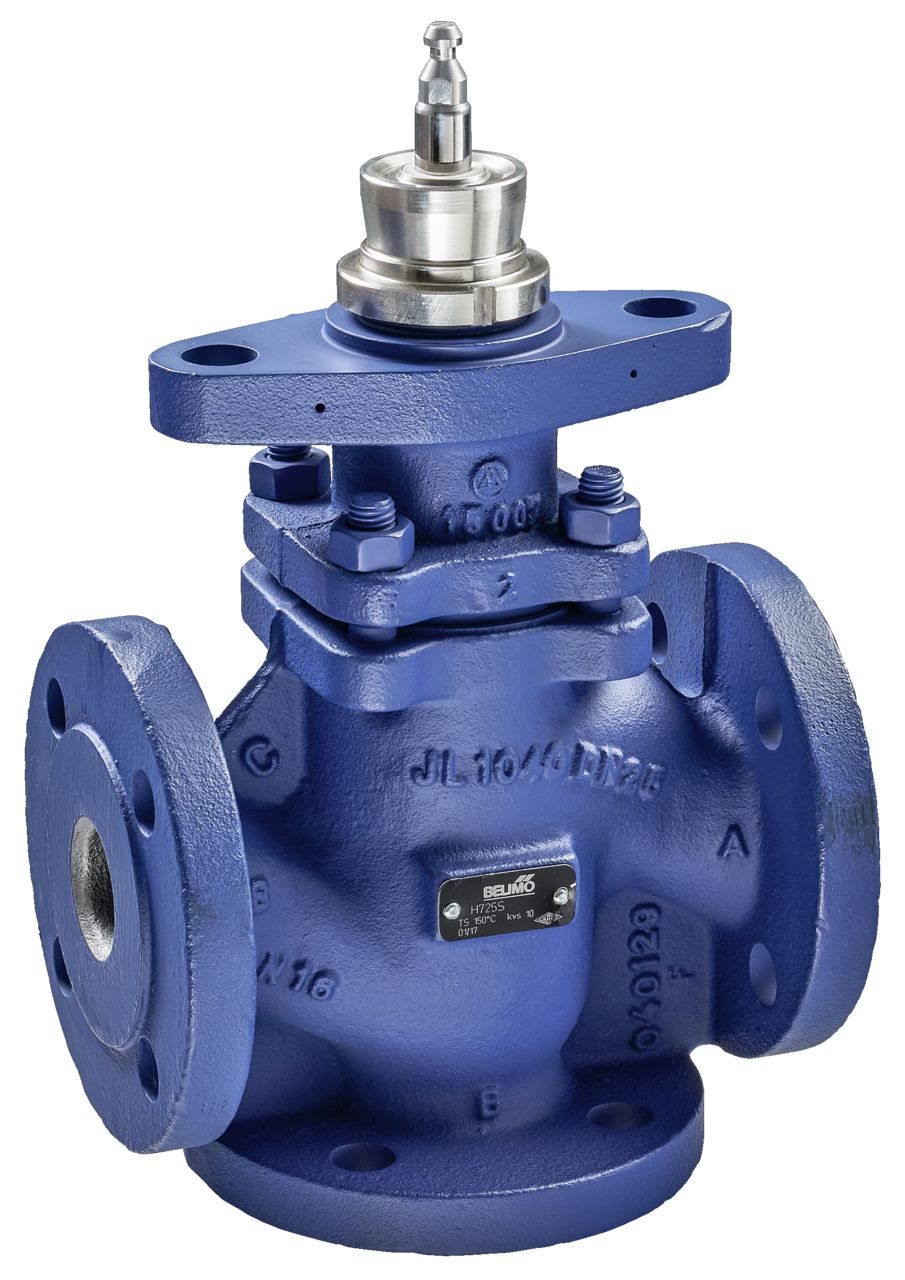

Hubventil DN 50 mit Flanschanschluss für den 3-Wege-Mischbetrieb

Der H750S ist ein Hubventil in 3-Wege-Ausführung mit Flanschanschluss und der Nennweite DN 50. Es dient der wasserseitigen Regelung von Luftbehandlungs- und Heizungsanlagen in geschlossenen Wassersystemen. Der Kvs-Wert beträgt 40 m³/h, die Druckstufe PN 16.

Gleichprozentige Kennlinie und wartungsfreie Bauweise

Die Profilierung des Ventilkegels erzeugt am Regelpfad A-AB eine gleichprozentige Durchflusskennlinie, der Bypass B-AB verläuft linear. Die Leckrate liegt am Regelpfad bei maximal 0,05 Prozent des Kvs-Werts, am Bypass bei maximal 1 Prozent. Gehäuse aus EN-GJL-250, Schließkörper, Spindel und Sitz aus nicht rostendem Stahl, die Spindel ist mit einem PTFE-V-Ring abgedichtet. Das Ventil ist wartungsfrei.

Mediumstemperatur bis 150 Grad Celsius bei reduziertem Druck

Das Ventil ist für Wasser sowie Wasser-Glykol-Gemische bis maximal 50 Volumenprozent Glykolanteil ausgelegt. Die Mediumstemperatur reicht von 5 bis 150 Grad Celsius, wobei 150 Grad nur bis 1400 kPa zulässig sind. Bei 1600 kPa Auslegungsdruck ps liegt die Grenze bei 120 Grad Celsius.

Einbaulage stehend bis liegend, Antrieb separat bestellen

Das Ventil lässt sich stehend bis liegend einbauen. Ein hängender Einbau mit dem Stößel nach unten ist nicht zulässig. Der Rohranschluss erfolgt über Flansch nach ISO 7005-2. Das Ventil wird ohne Antrieb geliefert, der passende Hubantrieb ist separat zu bestellen.

Ausschreibungstext

Hubventil Typ H750S, 3-Weg-Ausführung mit Flanschanschluss, Nennweite DN 50, Druckstufe PN 16. Kvs-Wert 40 m³/h, Auslegungsdruck ps 1600 kPa, Mediumstemperatur 5 bis 150 Grad Celsius. Gehäuse aus EN-GJL-250, Regelkegel und Sitz aus nicht rostendem Stahl.
