Belimo H740S

Name: Belimo H740S
Brand: Belimo
SKU: H740S
Price: 556.33 EUR
Availability: InStock

Erhältlich

Artikelnummer: H740S

Normaler Preis €556,33

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo H740S

Menge

Belimo H740S

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

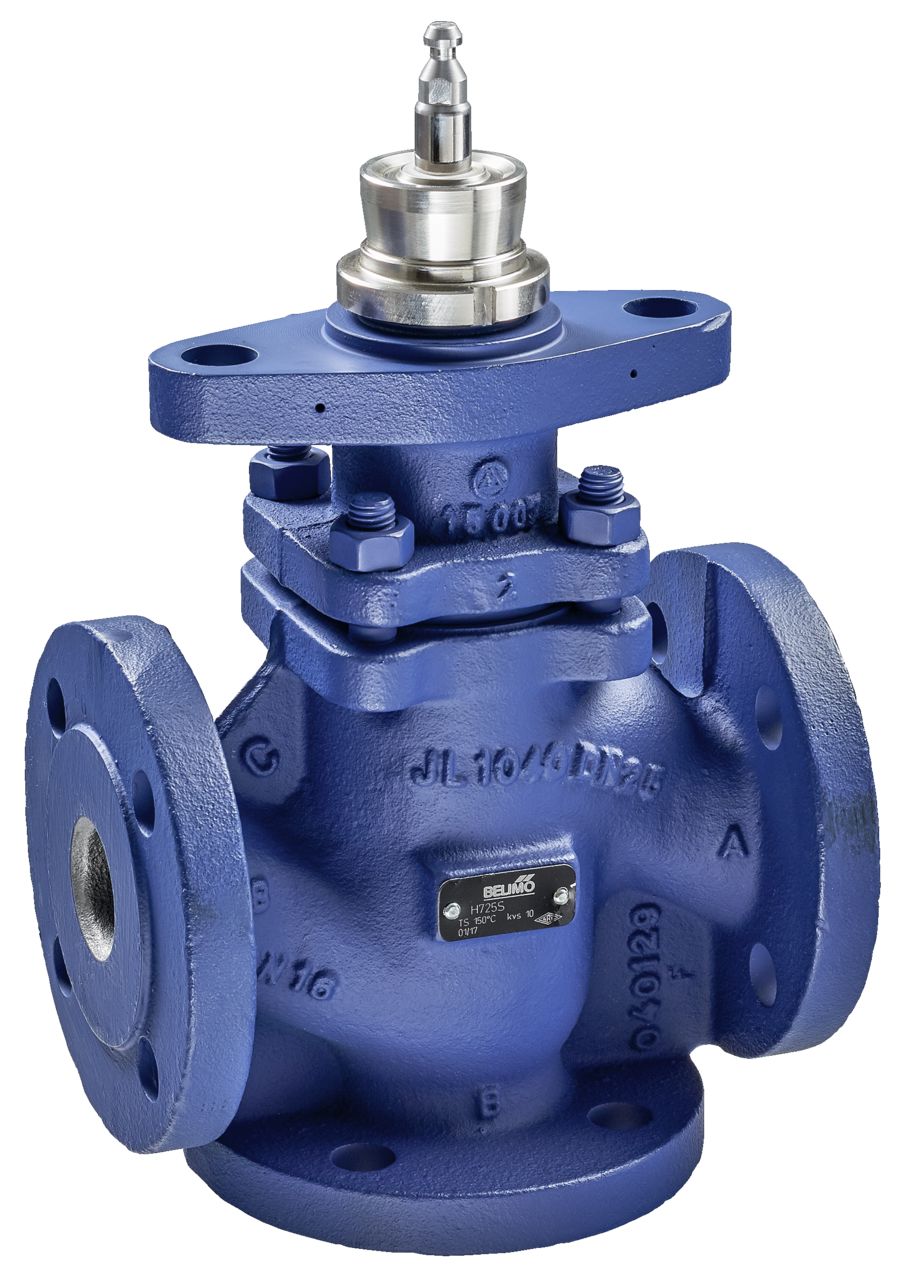

Hubventil H740S für die 3-Wege-Regelung DN 40

Das H740S ist ein Hubventil mit 3-Wege-Funktion in der Nennweite DN 40. Es wird über einen Flanschanschluss mit PN 16 in geschlossene Wassersysteme eingebunden und regelt wasserseitig stetig Luftbehandlungs- und Heizungsanlagen.

Mischfunktion mit gleichprozentiger Kennlinie

Ein Hubantrieb bewegt den Ventilkegel in die vom Stellsignal vorgegebene Öffnungsstellung. Der Regelpfad A-AB arbeitet mit einer im Öffnungsbereich optimierten, gleichprozentigen Kennlinie nach VDI/VDE 2173, der Bypass B-AB verhält sich linear. Die Leckrate liegt am Regelpfad bei maximal 0,05 Prozent, am Bypass bei maximal 1 Prozent des Kvs-Werts. Der Ventilkörper besteht aus EN-GJL-250 (GG 25) mit Schutzlack, Schließkörper, Spindel und Sitz bestehen aus nicht rostendem Stahl, die Spindeldichtung ist ein PTFE-V-Ring.

Mediumstemperatur bis 150 Grad Celsius bei reduziertem Druck

Das Ventil eignet sich für Wasser sowie Wasser mit Glykol bis maximal 50 Volumenprozent bei einer Mediumstemperatur von 5 bis 150 Grad Celsius. Bei einem ps-Wert von 1600 kPa ist die Temperatur auf 120 Grad Celsius begrenzt, bei 150 Grad Celsius sinkt der zulässige ps-Wert auf 1400 kPa. Der Kvs-Wert beträgt 25 Kubikmeter pro Stunde.

Einbaulage und Schmutzfänger für den Flanschanschluss

Sie können das Ventil stehend bis liegend einbauen, eine hängende Einbaulage ist nicht zulässig. Vor dem Ventil ist ein Schmutzfänger zu installieren. Für den Betrieb bei niedrigen Temperaturen ist die Spindelheizung ZH24-1-A als Zubehör erhältlich. Ein Antrieb gehört nicht zum Lieferumfang und ist separat zu bestellen.

Ausschreibungstext H740S

Hubventil H740S, 3-Wege-Ventil, DN 40, Flanschanschluss PN 16, Kvs 25 m³/h, für Mediumstemperaturen von 5 bis 150 Grad Celsius in geschlossenen Wassersystemen. Ventilkörper aus EN-GJL-250 (GG 25), Schließkörper und Spindel aus nicht rostendem Stahl.
