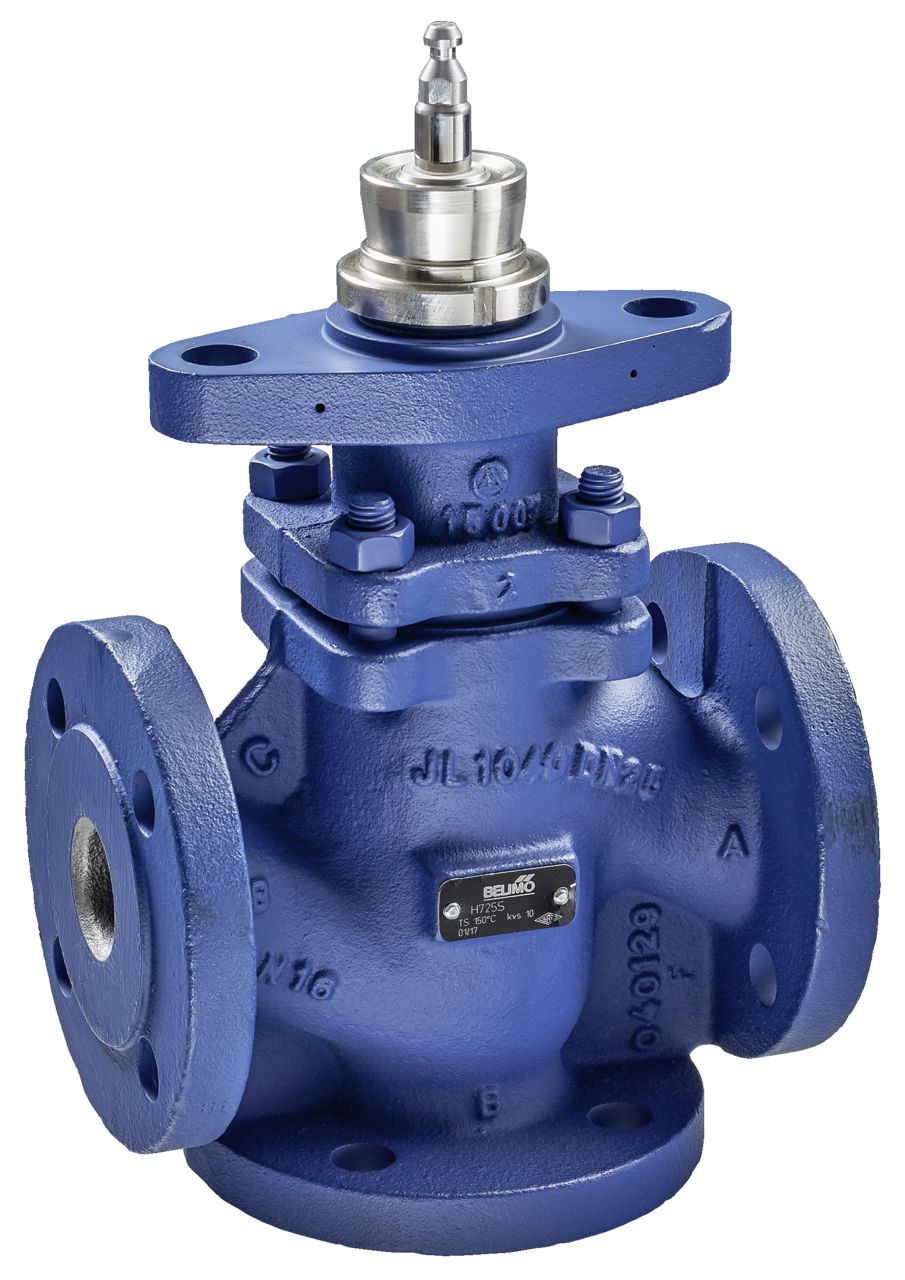

Hubventil für 3-Wege-Regelung an DN 20 mit Flanschanschluss
Der H720S ist ein Hubventil für die stetige 3-Wege-Regelung in geschlossenen Wassersystemen. Es hat die Nennweite DN 20, wird über einen Flansch angeschlossen und ist für PN 16 ausgelegt. Der Kvs-Wert beträgt 6,3 m³/h.
Regelverhalten und Werkstoffe
Der Regelpfad A-AB arbeitet gleichprozentig nach VDI/VDE 2173 und ist im Öffnungsbereich optimiert, der Bypass B-AB regelt linear. Die Leckrate liegt im Regelpfad bei maximal 0,05 Prozent des Kvs-Werts, im Bypass bei maximal 1 Prozent. Der Ventilkörper besteht aus lackiertem Grauguss EN-GJL-250, Schließkörper, Spindel und Sitz sind aus nicht rostendem Stahl gefertigt, die Spindel dichtet über einen PTFE-V-Ring ab.
Medium, Temperatur und Druckstufe
Das Ventil ist für Wasser sowie Wasser mit Glykolanteil bis maximal 50 Volumenprozent ausgelegt. Die Mediumstemperatur reicht von 5 bis 150 Grad Celsius, wobei 150 Grad Celsius bis zu einem Druck von 1400 kPa und 120 Grad Celsius bis 1600 kPa zulässig sind. Die Druckstufe liegt bei PN 16.
Montage und Antrieb
Die Einbaulage reicht von stehend bis liegend, bezogen auf die Spindel; eine hängende Montage ist nicht zulässig. Belimo empfiehlt einen Schmutzfänger und verlangt Wasserqualität nach VDI 2035. Der Antrieb ist nicht im Lieferumfang enthalten und wird separat bestellt; optional ist die Spindelheizung ZH24-1-A erhältlich.
Ausschreibungstext
Hubventil Belimo H720S: Bauart 3-Weg, DN 20, Flanschanschluss, PN 16, Kvs 6,3 m³/h. Gehäuse aus Grauguss EN-GJL-250, Regelpfad gleichprozentig, Bypass linear, Mediumstemperatur 5 bis 150 Grad Celsius.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Anschluss</th><td><span class="st-v">3-Weg</span></td></tr>
<tr><th scope="row">Kvs</th><td><span class="st-v">6.3 m³/h</span></td></tr>
<tr><th scope="row">Medium</th><td><span class="st-v">Wasser, Wasser mit Glykol bis max. 50% vol.</span></td></tr>
<tr><th scope="row">Mediums-temperatur</th><td><span class="st-v">5...150°C [41...302°F]</span></td></tr>
<tr><th scope="row">Mediumstemperatur Hinweis</th><td>
<span class="st-v">120 °C bis 1600 kPa</span>
<span class="st-v">150 °C bis 1400 kPa</span>
</td></tr>
<tr><th scope="row">Durchflusskennlinie {Tools}</th><td><span class="st-v">A – AB: gleichprozentig; B – AB: linear</span></td></tr>
<tr><th scope="row">Leckrate {Tools}</th><td><span class="st-v">A – AB: max. 0.05% vom Kvs-Wert; B – AB: max. 1% vom Kvs-Wert</span></td></tr>
<tr><th scope="row">Rohranschluss</th><td><span class="st-v">Flansch</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo H720S</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_H7..S_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_H7..S_installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Montageanleitung</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_H4..B_H5..B_H6..N_H6..R_H6..S_H6..SP_H6..X..-S2_.._H7..N_H7..R_H7..S_H7..X..S...pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_H7..S_DN15-50_EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Umweltdeklaration</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/europe/technical-documentation/project_planning_notes/belimo_notes-for-project-planning_2-way-3-way_globe_valve_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Projektierung 2-/3-Weg</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/europe/technical-documentation/project_planning_notes/belimo_general-notes-for-project-planning_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Projektierung Allgemein</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/europe/technical-documentation/technical-leaflets/water_solutions/belimo_cooling-application_information_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Kälteanwendungen</span><span class="st-dl-fmt">PDF</span></a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
