Belimo H7025X10-S2

Name: Belimo H7025X10-S2
Brand: Belimo
SKU: H7025X10-S2
Price: 1024.29 EUR
Availability: InStock

Erhältlich

Artikelnummer: H7025X10-S2

Normaler Preis €1.024,29

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo H7025X10-S2

Menge

Belimo H7025X10-S2

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

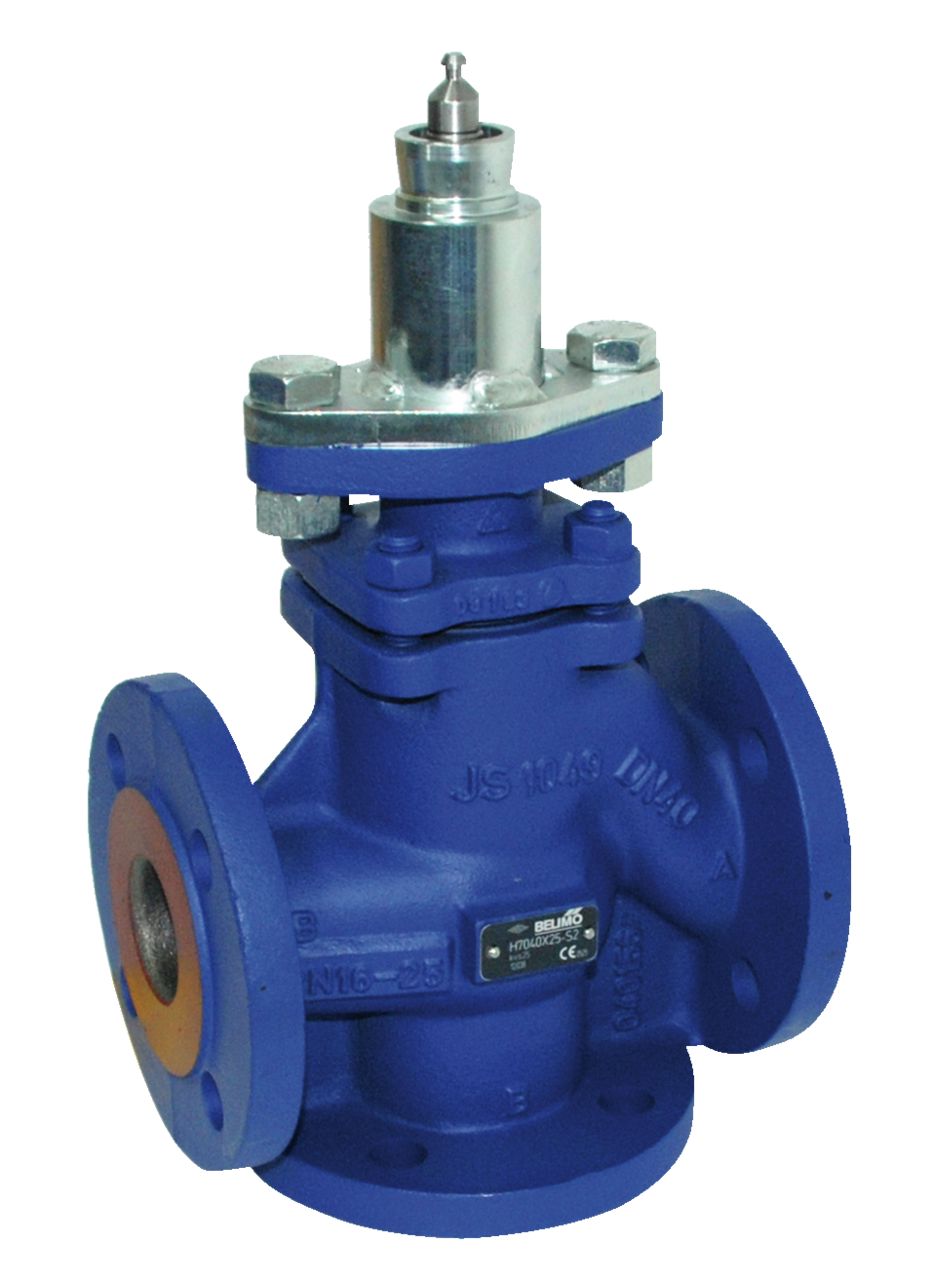

Hubventil DN 25, 3-Weg, mit Flanschanschluss

Der H7025X10-S2 ist ein Hubventil mit drei Wegen für den Flanschanschluss in DN 25. Der Ventilkegel führt als Mischorgan zwei Zuläufe zu einem gemeinsamen Abgang zusammen.

Werkstoff und Durchflusskennlinie

Das Gehäuse besteht aus Gusseisen EN-GJS-400-18-LT mit Schutzlack, Ventilkegel und Sitz sind aus nicht rostendem Stahl gefertigt, die Dichtung ist ein PTFE-V-Ring. Beide Wege A-AB und B-AB besitzen eine lineare Durchflusskennlinie nach VDI/VDE 2173. Die Leckrate liegt am Weg A-AB bei maximal 0,05 Prozent und am Bypass B-AB bei maximal 1 Prozent vom Kvs-Wert.

Mediumstemperatur, Druckstufe und Durchfluss

Das Ventil ist für Wasser sowie Wasser mit einem Glykolanteil von bis zu 50 Volumenprozent ausgelegt. Die Mediumstemperatur reicht von 5 bis 200 Grad Celsius, der zulässige Betriebsdruck liegt bei PN 25 (ps 2500 kPa). Der Kvs-Wert beträgt 10 Kubikmeter pro Stunde bei 20 mm Hub.

Einbaulage und Antrieb

Die Einbaulage reicht, bezogen auf die Spindel, von stehend bis liegend. Eine hängende Montage ist nicht zulässig, die Durchflussrichtung gibt ein Pfeil am Gehäuse vor. Ein passender Hubantrieb ist nicht im Lieferumfang enthalten und wird separat bestellt.

Ausschreibungstext

Hubventil, Typ H7025X10-S2, 3-Weg, DN 25, Flanschanschluss, PN 25, Kvs 10 m³/h, für Wasser und Wasser-Glykol-Gemische bis 50 Volumenprozent, Mediumstemperatur 5 bis 200 Grad Celsius. Gehäuse aus Gusseisen EN-GJS-400-18-LT, Ventilkegel und Sitz aus nicht rostendem Stahl, Dichtung PTFE-V-Ring.
