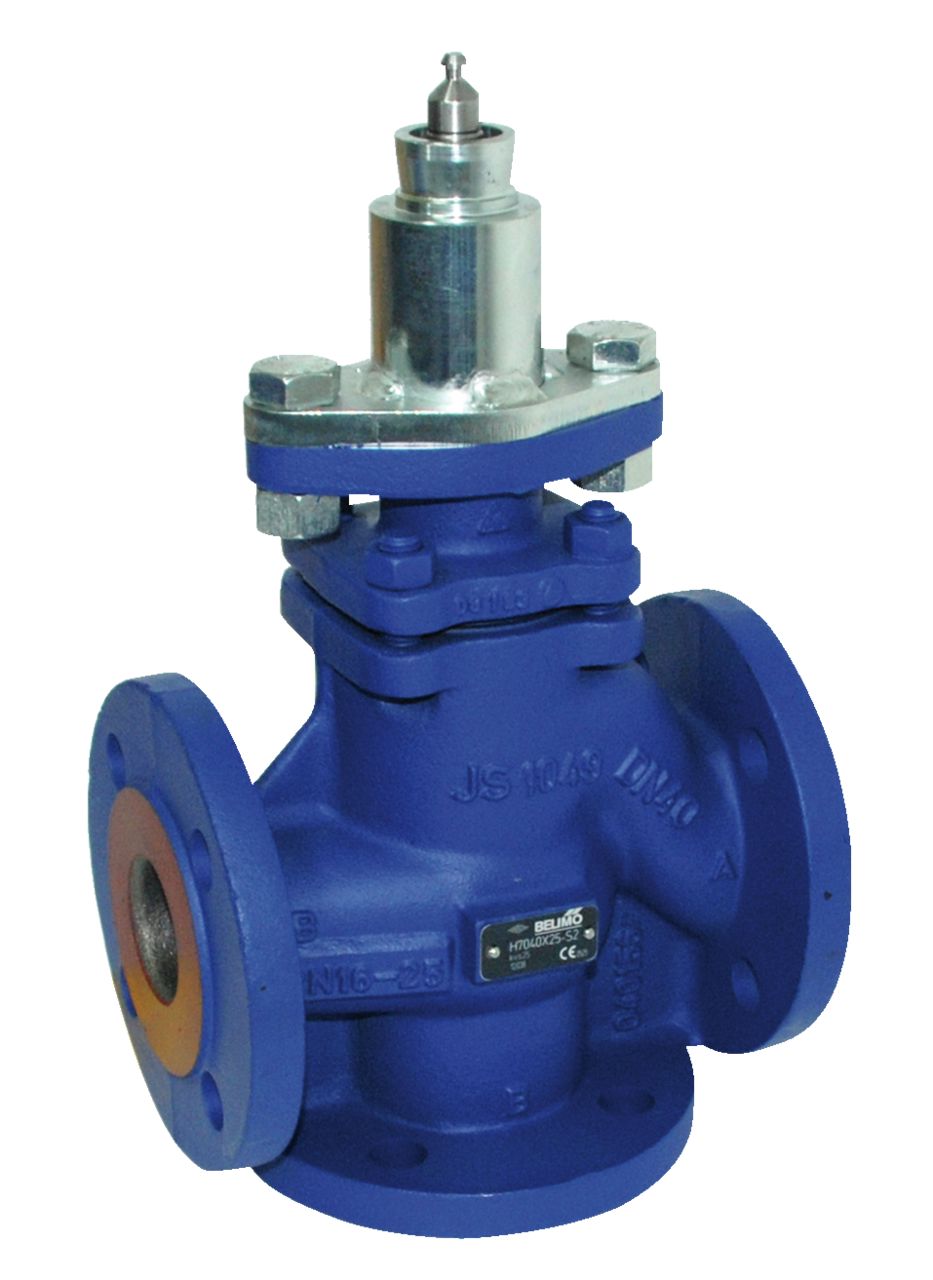

Hubventil für die 3-Wege-Regelung DN 20 mit Flanschanschluss
Das H7020X6P3-S2 ist ein Hubventil für die 3-Wege-Mischregelung in geschlossenen Wassersystemen. Es hat die Nennweite DN 20, einen Flanschanschluss nach PN 25 und einen Kvs-Wert von 6,3 m³/h.
Profilierter Ventilkegel für lineare Durchflusskennlinie
Ein Hubantrieb bewegt den Ventilkegel in die vom Stellsignal vorgegebene Öffnungsstellung. Der Kegel wirkt als Mischorgan und ist so profiliert, dass in Durchflussrichtung eine lineare Durchflusskennlinie entsteht. Das Ventilgehäuse besteht aus Gusseisen EN-GJS-400-18-LT mit Schutzlackoberfläche, Kegel, Spindel und Sitz sind aus nicht rostendem Stahl gefertigt. Die Spindel dichtet über einen PTFE-V-Ring ab. Die maximale Leckrate liegt bei 0,05 Prozent des Kvs-Werts am Regelpfad und bei 1 Prozent am Bypass.
Einsatz bei Mediumstemperaturen bis 200 Grad Celsius
Das Ventil ist für Wasser sowie für Wasser-Glykol-Gemische bis maximal 50 Volumenprozent Glykolanteil ausgelegt. Die Mediumstemperatur reicht von 5 bis 200 Grad Celsius, der zulässige Betriebsdruck liegt bei 2500 kPa.
Einbau in beliebiger Lage außer hängend
Die am Gehäuse markierte Durchflussrichtung ist einzuhalten. Der Einbau ist stehend bis liegend zulässig, eine hängende Montage ist nicht erlaubt. Das Ventil arbeitet wartungsfrei und wird ohne Antrieb geliefert, ein passender Hubantrieb ist separat zu bestellen. Für tiefe Umgebungstemperaturen ist die Spindelheizung ZH24-1-A als Zubehör erhältlich.
Ausschreibungstext
Hubventil, 3-Weg, DN 20, Flanschanschluss, PN 25, Kvs 6,3 m³/h, Mediumstemperatur 5 bis 200 Grad Celsius, lineare Durchflusskennlinie.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Anschluss</th><td><span class="st-v">3-Weg</span></td></tr>
<tr><th scope="row">Kvs</th><td><span class="st-v">6.3 m³/h</span></td></tr>
<tr><th scope="row">Medium</th><td><span class="st-v">Wasser, Wasser mit Glykol bis max. 50% vol.</span></td></tr>
<tr><th scope="row">Mediums-temperatur</th><td><span class="st-v">5...200°C [41...392°F]</span></td></tr>
<tr><th scope="row">Durchflusskennlinie {Tools}</th><td><span class="st-v">A – AB: linear; B – AB: linear</span></td></tr>
<tr><th scope="row">Leckrate {Tools}</th><td><span class="st-v">A – AB: max. 0.05% vom Kvs-Wert; B – AB: max. 1% vom Kvs-Wert</span></td></tr>
<tr><th scope="row">Rohranschluss</th><td><span class="st-v">Flansch</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo H7020X6P3-S2</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_H7..X..-S.._datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_H7..X_installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Montageanleitung</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_H4..B_H5..B_H6..N_H6..R_H6..S_H6..SP_H6..X..-S2_.._H7..N_H7..R_H7..S_H7..X..S...pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_H7..X.._DN15-50_EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Umweltdeklaration</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/europe/technical-documentation/technical-leaflets/water_solutions/belimo_cooling-application_information_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Kälteanwendungen</span><span class="st-dl-fmt">PDF</span></a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
