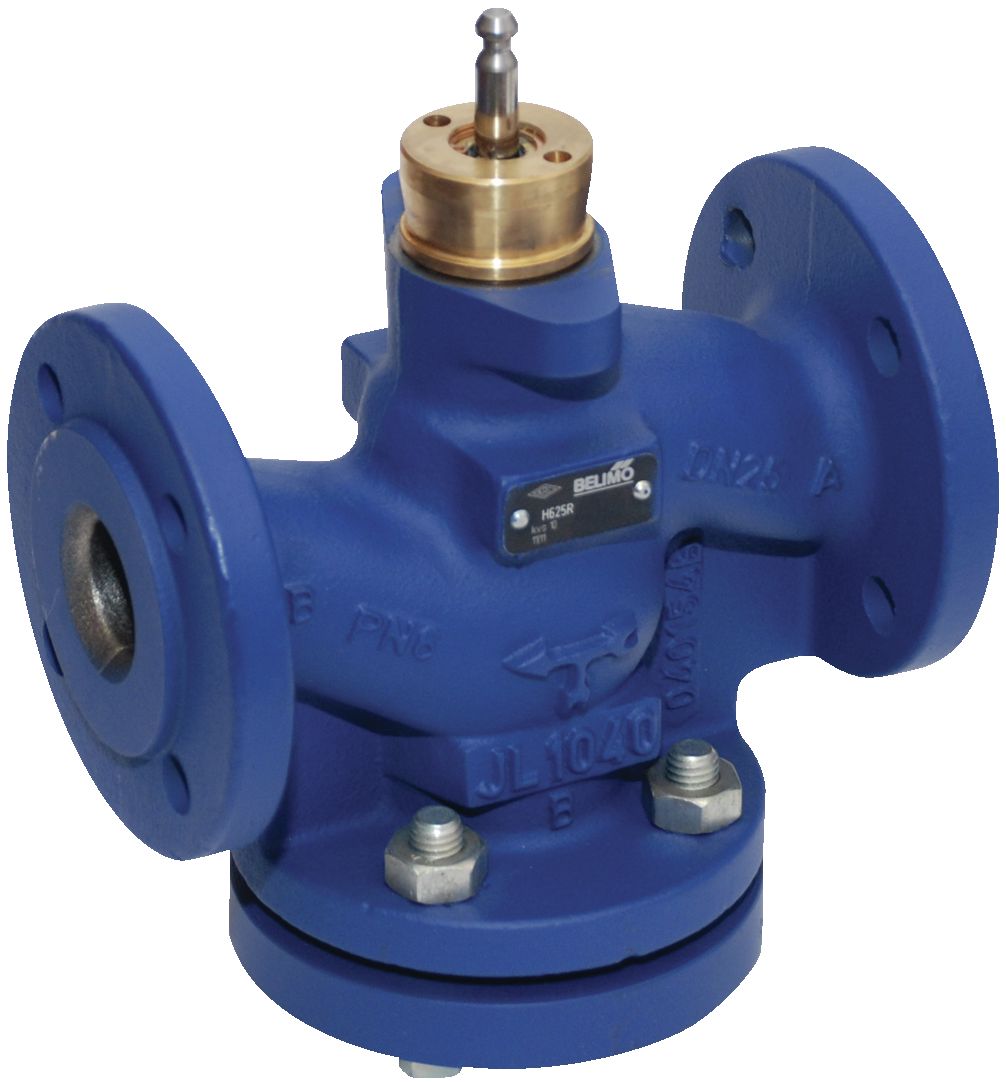

Hubventil H650R für DN 50 mit Flanschanschluss
Das Hubventil H650R ist ein 2-Wege-Ventil für die Nennweite DN 50 mit Flanschanschluss. Es dient als Drosselorgan in wasserführenden Heizungs- und Kälteanlagen und wird über einen separat bestellten Hubantrieb angesteuert.
Gleichprozentige Kennlinie und dichtschließender Sitz
Der Ventilkegel ist so profiliert, dass sich eine gleichprozentige Durchflusskennlinie nach VDI/VDE 2173 ergibt, im Öffnungsbereich optimiert. Der Ventilkörper besteht aus EN-GJL-250 (GG 25) mit Schutzlack, Schließkörper und Spindel sind aus nicht rostendem Stahl. Die Leckrate liegt bei maximal 0,05 % vom Kvs-Wert.
Medium und Betriebsdaten
Das Ventil ist für Wasser sowie Wasser mit Glykol bis maximal 50 Volumenprozent bei Mediumstemperaturen von -10 bis 120°C ausgelegt. Der Kvs-Wert beträgt 40 m³/h, die zulässige Druckstufe ps liegt bei 600 kPa. Bei Mediumstemperaturen zwischen -10 und 2°C benötigen Sie eine Spindelheizung.
Einbau mit Flanschanschluss nach ISO 7005-2
Der Anschluss erfolgt über Flansche nach ISO 7005-2 bei PN 6. Sie können das Ventil stehend bis liegend einbauen, eine hängende Montage ist nicht zulässig. Ein passender Hubantrieb sowie die bei Bedarf erforderliche Spindelheizung sind separat erhältlich.
Ausschreibungstext
Hubventil, Bauart H650R, 2-Wege, DN 50, Flanschanschluss PN 6, Kvs 40 m³/h, für Wasser und Wasser-Glykol-Gemische bis 120°C. Gleichprozentige Kennlinie nach VDI/VDE 2173, Leckrate max. 0,05 % vom Kvs-Wert.
