Belimo H332S-M

Name: Belimo H332S-M
Brand: Belimo
SKU: H332S-M
Price: 420.19 EUR
Availability: InStock

Erhältlich

Artikelnummer: H332S-M

Normaler Preis €420,19

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo H332S-M

Menge

Belimo H332S-M

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

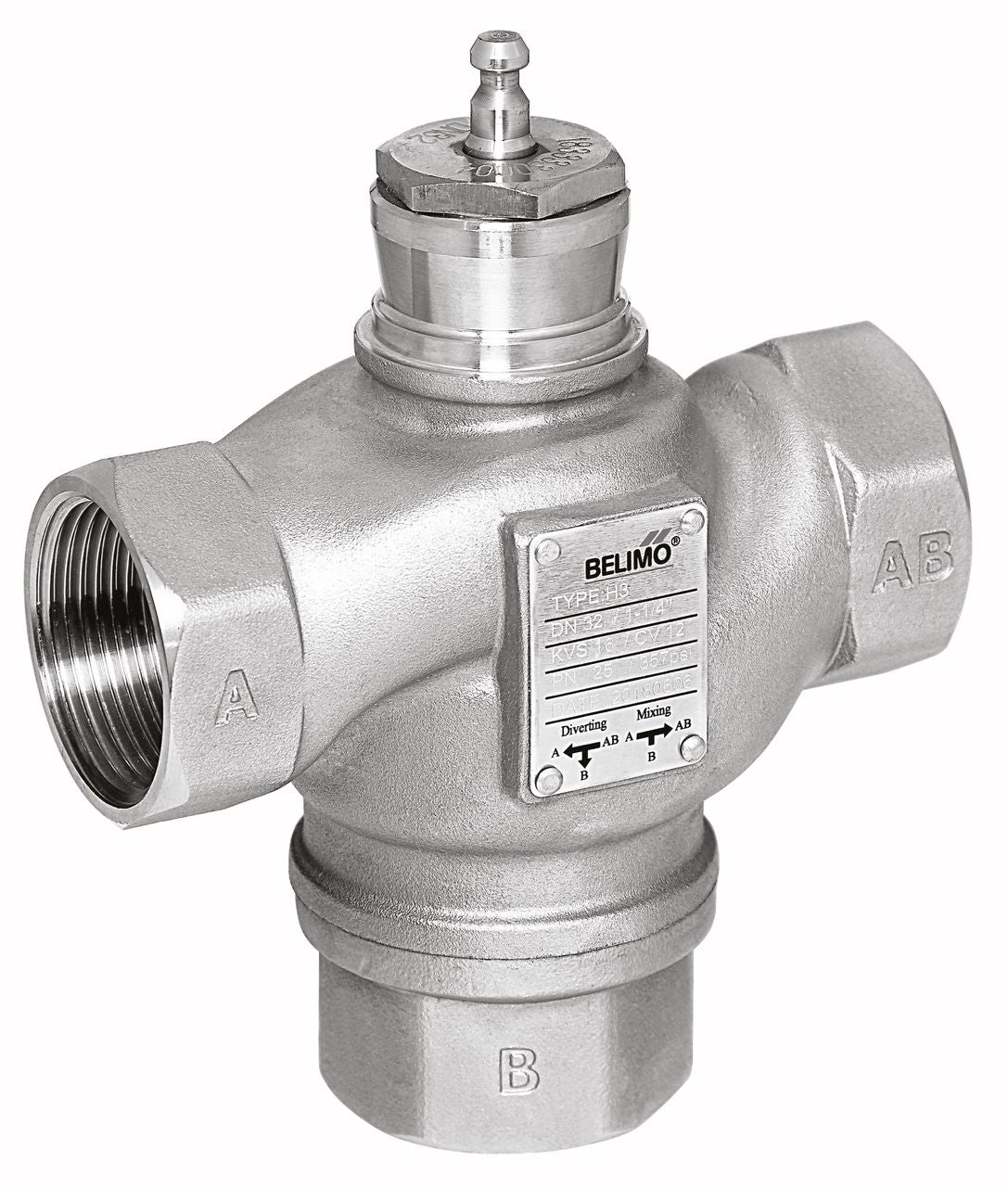

3-Wege-Hubventil aus nicht rostendem Stahl für DN 32

Das H332S-M ist ein Hubventil mit 3-Weg-Funktion und Innengewinde Rp 1 1/4" für Nennweite DN 32. Es regelt wasserseitig in stationären Heizungs-, Lüftungs- und Klimaanlagen mit offenen und geschlossenen Wassersystemen und wird über einen Hubantrieb angesteuert.

Ansteuerung und Durchflusskennlinie

Der Antrieb bringt den Ventilkegel, der als Drosselorgan wirkt, in die vom Stellsignal vorgegebene Öffnungsstellung. Die Profilierung des Kegels ergibt am Regelpfad A-AB eine gleichprozentige Kennlinie, am Bypass B-AB eine lineare Kennlinie. Ventilkörper, Schließkörper, Spindel und Sitz bestehen aus nicht rostendem Stahl AISI 304, die Spindeldichtung aus PTFE und FFKM.

Medium, Temperatur und Druckstufe

Das Ventil ist für Wasser sowie Wasser-Glykol-Gemische bis maximal 50 Volumenprozent Glykolanteil geeignet. Die Mediumstemperatur reicht von 0 bis 130°C bei einer Druckstufe PN 25 und einem maximalen Betriebsdruck ps von 2500 kPa. Die Leckrate liegt an beiden Regelpfaden bei maximal 0,02 Prozent des Kvs-Werts nach EN 1349 und EN 60534-4.

Montage und Zubehör

Sie können das Ventil stehend bis liegend einbauen, ein hängender Einbau ist nicht zulässig. Belimo empfiehlt den Einbau eines Schmutzfängers und verlangt eine Wasserqualität nach VDI 2035. Diese Baureihe wird als reiner Ventilkörper geliefert, einen Hubantrieb bestellen Sie separat; optional ist für diesen die Spindelheizung ZH24-1-A erhältlich.

Ausschreibungstext

Hubventil Belimo H332S-M, 3-Weg, nicht rostender Stahl, DN 32, Innengewinde Rp 1 1/4", PN 25. Kvs-Wert 16 m³/h, Regelpfad gleichprozentig, Bypass linear, Leckrate maximal 0,02 Prozent vom Kvs-Wert.
