Belimo H325S-L

Name: Belimo H325S-L
Brand: Belimo
SKU: H325S-L
Price: 359.98 EUR
Availability: InStock

Erhältlich

Artikelnummer: H325S-L

Normaler Preis €359,98

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo H325S-L

Menge

Belimo H325S-L

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

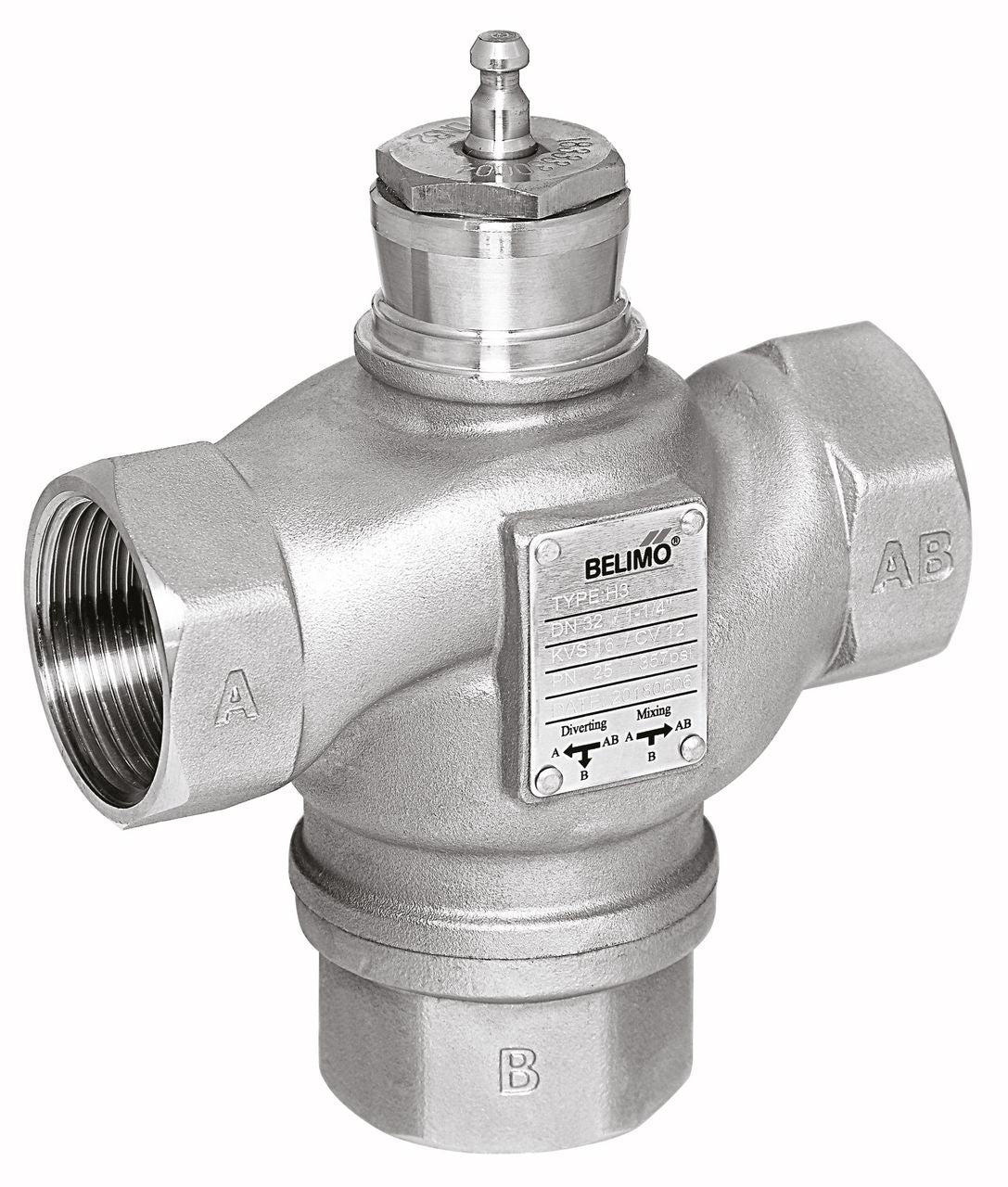

Hubventil aus nicht rostendem Stahl für DN 25 mit Innengewinde

Der Typ H325S-L ist ein 3-Wege-Hubventil aus nicht rostendem Stahl in DN 25 mit Innengewinde Rp 1". Es ist für die Druckstufe PN 25 bei einem zulässigen Betriebsdruck ps von 2500 kPa ausgelegt. Der Kvs-Wert beträgt 10 m³/h, die Mediumstemperatur reicht von 0 bis 130 °C.

Gleichprozentige Kennlinie durch profilierten Ventilkegel

Ein Hubantrieb positioniert den profilierten Ventilkegel entsprechend dem Stellsignal eines Regelsystems, stetig oder im 3-Punkt-Betrieb. Dadurch erhält der Regelpfad A-AB eine gleichprozentige Durchflusskennlinie nach VDI/VDE 2173, im Öffnungsbereich optimiert, während der Bypass B-AB linear verläuft. Ventilkörper, Schließkörper, Spindel und Sitz bestehen aus nicht rostendem Stahl AISI 304, die Spindeldichtung aus PTFE und FFKM. Die Leckrate liegt für beide Regelpfade bei maximal 0,02 % des Kvs-Werts nach EN 1349 und EN 60534-4.

Einsatz mit Wasser und Wasser-Glykol-Gemischen

Das Ventil eignet sich für Wasser sowie für Wasser mit Glykolanteilen bis maximal 50 Vol.-%. Für eine geringe Geräuschentwicklung empfiehlt Belimo Mediumsgeschwindigkeiten von 1 bis 2 m/s, höhere Werte können Strömungsgeräusche verursachen. Das Ventil ist für stationäre Heizungs-, Lüftungs- und Klimaanlagen konzipiert und darf nicht in Flugzeugen eingesetzt werden.

Einbau stehend bis liegend, Antrieb separat

Der Anschluss erfolgt über Innengewinde Rp 1". Das Ventil kann stehend bis liegend eingebaut werden, eine hängende Einbaulage ist nicht zulässig. Vor Servicearbeiten schalten Sie die Spannungsversorgung des Hubantriebs aus. Als Zubehör ist eine Spindelheizung für LV..-, NV..- und SV..-Antriebe vom Typ ZH24-1-A separat erhältlich. Der Hubantrieb selbst gehört bei dieser Baureihe nicht zum Lieferumfang und wird separat bestellt.

Ausschreibungstext

Hubventil, Bauart 3-Weg, DN 25, Anschluss Innengewinde Rp 1", Werkstoff nicht rostender Stahl AISI 304, Kvs-Wert 10 m³/h, Druckstufe PN 25, Mediumstemperatur 0...130 °C, Leckrate max. 0,02 % vom Kvs-Wert. Typ Belimo H325S-L oder gleichwertig.
