Hubventil aus Edelstahl für DN 20 mit Innengewinde

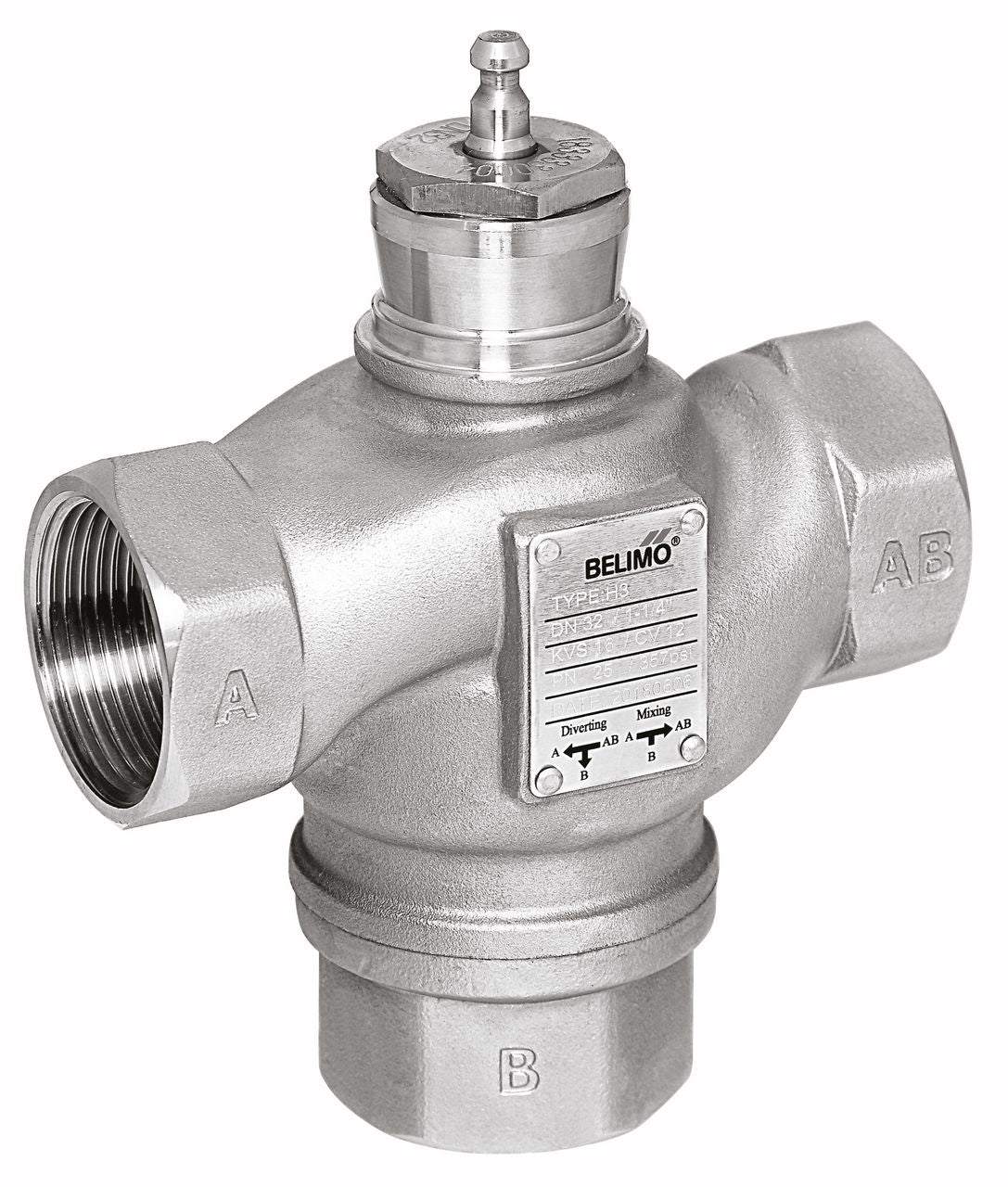

Das H320S-K ist ein 3-Wege-Hubventil aus nicht rostendem Stahl in der Nennweite DN 20. Der Anschluss erfolgt über Innengewinde Rp 3/4 Zoll, die Druckstufe beträgt PN 25 bei einem Kvs-Wert von 6,3 m³/h. Es dient der wasserseitigen stetigen Regelung in Heizungs-, Lüftungs- und Klimaanlagen.

Gleichprozentiger Regelweg, linearer Bypass

Ein Hubantrieb bringt den Ventilkegel, der als Drosselorgan wirkt, in die vom Stellsignal vorgegebene Öffnungsstellung. Der Regelweg A-AB besitzt eine gleichprozentige Kennlinie, der Bypass-Weg B-AB eine lineare Kennlinie. Ventilkörper, Schließkörper, Spindel und Sitz bestehen aus nicht rostendem Stahl AISI 304, die Spindelabdichtung aus PTFE und FFKM. Beide Wege erreichen eine Leckrate von maximal 0,02 Prozent des Kvs-Werts nach EN 1349 und EN 60534-4.

Für Wasser und Glykol bis 130 Grad Celsius

Als Medium eignen sich Wasser sowie Wasser-Glykol-Gemische bis maximal 50 Volumenprozent Glykolanteil. Die Mediumstemperatur reicht von 0 bis 130 Grad Celsius, der zulässige Betriebsdruck ps liegt bei 2500 kPa.

Einbau stehend bis liegend, nicht hängend

Das Ventil lässt sich stehend bis liegend einbauen. Ein Einbau mit dem Stößel nach unten ist nicht zulässig. Ein passender Belimo-Antrieb wird separat bestellt, da diese Baureihe als reiner Ventilkörper ausgeliefert wird.

Ausschreibungstext

Hubventil Belimo H320S-K, 3-Wege-Ausführung mit Innengewinde Rp 3/4", DN 20, PN 25, Kvs 6,3 m³/h. Werkstoff nicht rostender Stahl AISI 304, für Wasser und Wasser-Glykol-Gemische bis 130 Grad Celsius Mediumstemperatur, Leckrate max. 0,02 Prozent des Kvs-Werts.
