Belimo H315S-G

Name: Belimo H315S-G
Brand: Belimo
SKU: H315S-G
Price: 250.67 EUR
Availability: InStock

Erhältlich

Artikelnummer: H315S-G

Normaler Preis €250,67

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo H315S-G

Menge

Belimo H315S-G

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

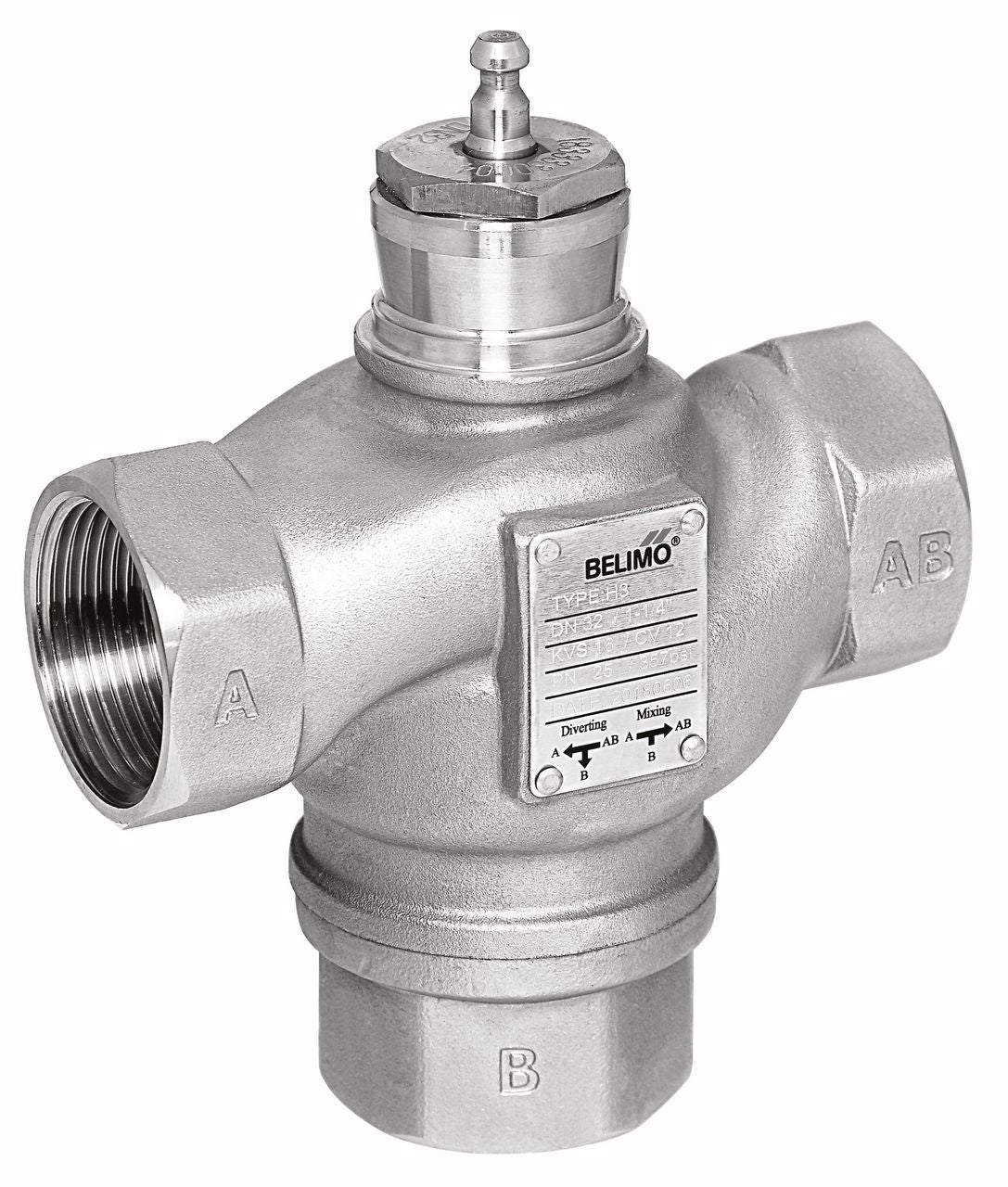

Hubventil DN 15 mit 3-Wege-Innengewinde für Wasser und Wasser-Glykol-Gemische

Der H315S-G ist ein Hubventil aus nicht rostendem Stahl in 3-Wege-Ausführung mit Nennweite DN 15. Der Anschluss erfolgt über Innengewinde Rp 1/2 Zoll nach ISO 7-1. Das Ventil ist für PN 25 ausgelegt und regelt wasserseitig in stationären Heizungs-, Lüftungs- und Klimaanlagen.

Gleichprozentige und lineare Durchflusskennlinie je Ventilweg

Der Weg A-AB regelt gleichprozentig nach VDI/VDE 2173, im Öffnungsbereich optimiert. Der Weg B-AB regelt linear. Beide Wege erreichen eine Leckrate von maximal 0,02 Prozent des Kvs-Werts nach EN 1349 und EN 60534-4. Ventilkörper, Ventilkegel, Spindel und Sitz bestehen aus nicht rostendem Stahl AISI 304, die Spindeldichtung aus PTFE und FFKM. Der Hub beträgt 10 mm.

Mediumstemperatur 0 bis 130 Grad Celsius bei 2500 kPa Betriebsdruck

Das Ventil ist für Wasser und Wasser mit Glykol bis maximal 50 Volumenprozent ausgelegt. Die Mediumstemperatur reicht von 0 bis 130°C, entsprechend 32 bis 266°F. Bei PN 25 beträgt der zulässige Betriebsdruck ps 2500 kPa.

Einbaulage und Antriebsmontage beim Hubventil H315S-G

Die Einbaulage reicht von stehend bis liegend, bezogen auf die Spindel; eine hängende Montage ist nicht zulässig. Der Antrieb wird separat bestellt. Für die Spindelheizung ist optional das Zubehör ZH24-1-A für LV-, NV- und SV-Antriebe erhältlich.

Ausschreibungstext

Hubventil H315S-G, nicht rostender Stahl AISI 304, 3-Weg-Ausführung in DN 15 mit Innengewinde Rp 1/2 Zoll nach ISO 7-1. Ausgelegt für PN 25 mit einem Kvs-Wert von 1,6 m³/h und einer Mediumstemperatur von 0 bis 130°C. Die Leckrate liegt bei maximal 0,02 Prozent des Kvs-Werts.
