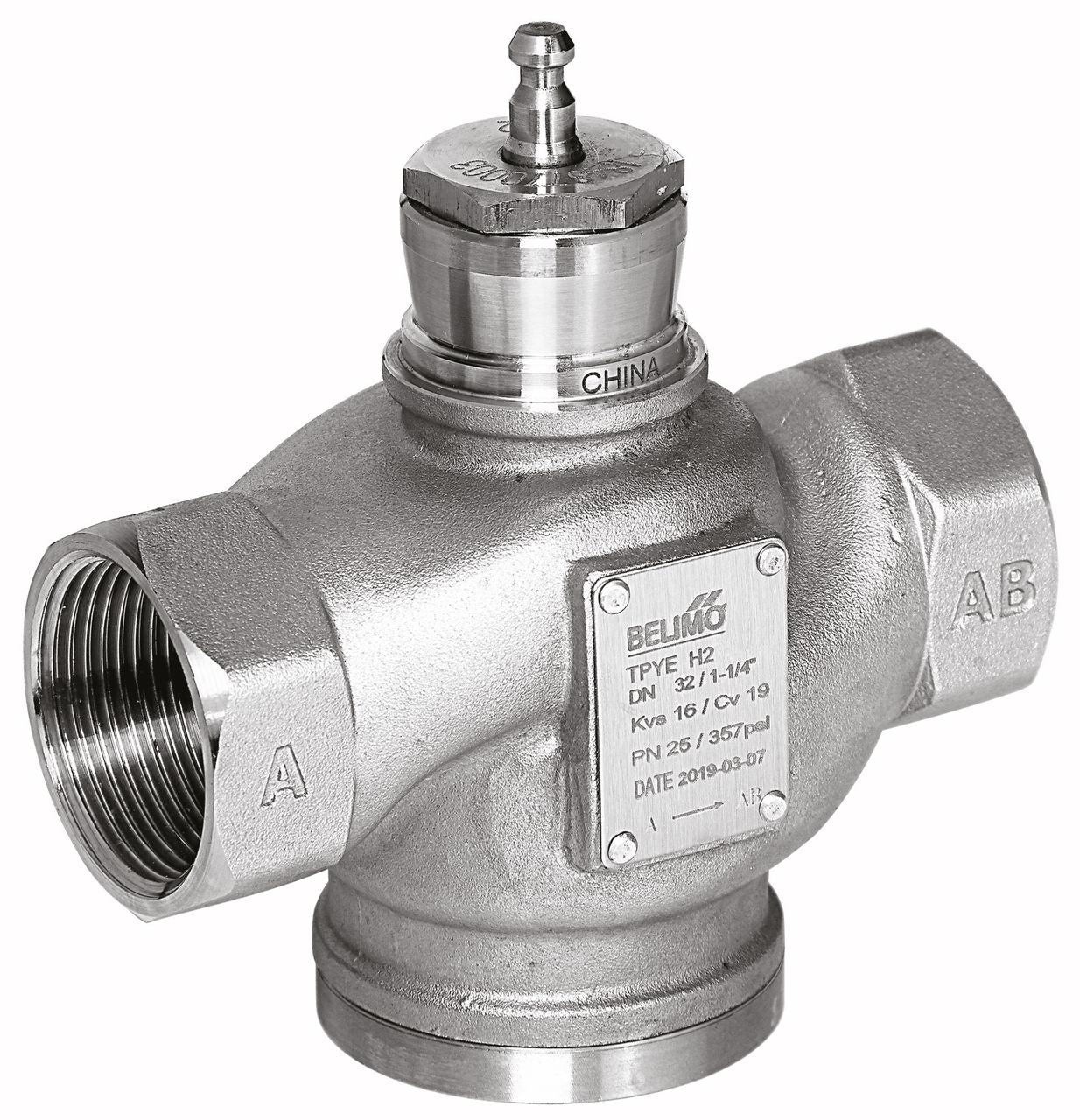

Belimo H220S-K

Name: Belimo H220S-K
Brand: Belimo
SKU: H220S-K
Price: 248.06 EUR
Availability: InStock

Erhältlich

Artikelnummer: H220S-K

Normaler Preis €248,06

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo H220S-K

Menge

Belimo H220S-K

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

Hubventil aus nicht rostendem Stahl für DN 20 mit Innengewinde

Der H220S-K ist ein 2-Wege-Hubventil in DN 20 mit Innengewinde-Anschluss Rp 3/4 Zoll. Es ist für Druckstufe PN 25 bei einem maximalen Betriebsdruck ps von 2500 kPa ausgelegt. Der Kvs-Wert beträgt 6,3 m³/h, die zulässige Mediumstemperatur reicht von 0 bis 130°C.

Gleichprozentige Kennlinie und geringe Leckrate

Ventilkörper, Schließkörper, Spindel und Sitz bestehen aus nicht rostendem Stahl AISI 304, die Spindeldichtung aus PTFE und FFKM. Die Profilierung des Ventilkegels erzeugt eine gleichprozentige Durchflusskennlinie nach VDI/VDE 2173, die im Öffnungsbereich optimiert ist. Die Leckrate liegt bei maximal 0,01 Prozent des Kvs-Werts.

Einsatz in Wasser- und Wasser-Glykol-Systemen

Als Medium eignen sich Wasser sowie Wasser-Glykol-Gemische bis maximal 50 Volumenprozent Glykolanteil. Das Ventil ist für offene und geschlossene Wassersysteme in der Luftbehandlung und Heizungstechnik bestimmt.

Einbaulage und separater Antrieb

Montieren Sie das Ventil stehend bis liegend. Ein hängender Einbau mit dem Stößel nach unten ist nicht zulässig. Beachten Sie die Durchflussrichtung, die der Pfeil am Gehäuse angibt. Der Antrieb gehört nicht zum Lieferumfang und wird separat bestellt, als Zubehör ist die Spindelheizung ZH24-1-A für LV-, NV- und SV-Antriebe erhältlich.

Ausschreibungstext

Hubventil H220S-K, 2-Weg, DN 20, Innengewinde Rp 3/4 Zoll, PN 25, Kvs 6,3 m³/h, Werkstoff nicht rostender Stahl AISI 304, gleichprozentige Kennlinie nach VDI/VDE 2173, Mediumstemperatur 0...130°C.
