Stetiger Klappenantrieb für raue Umgebungsbedingungen

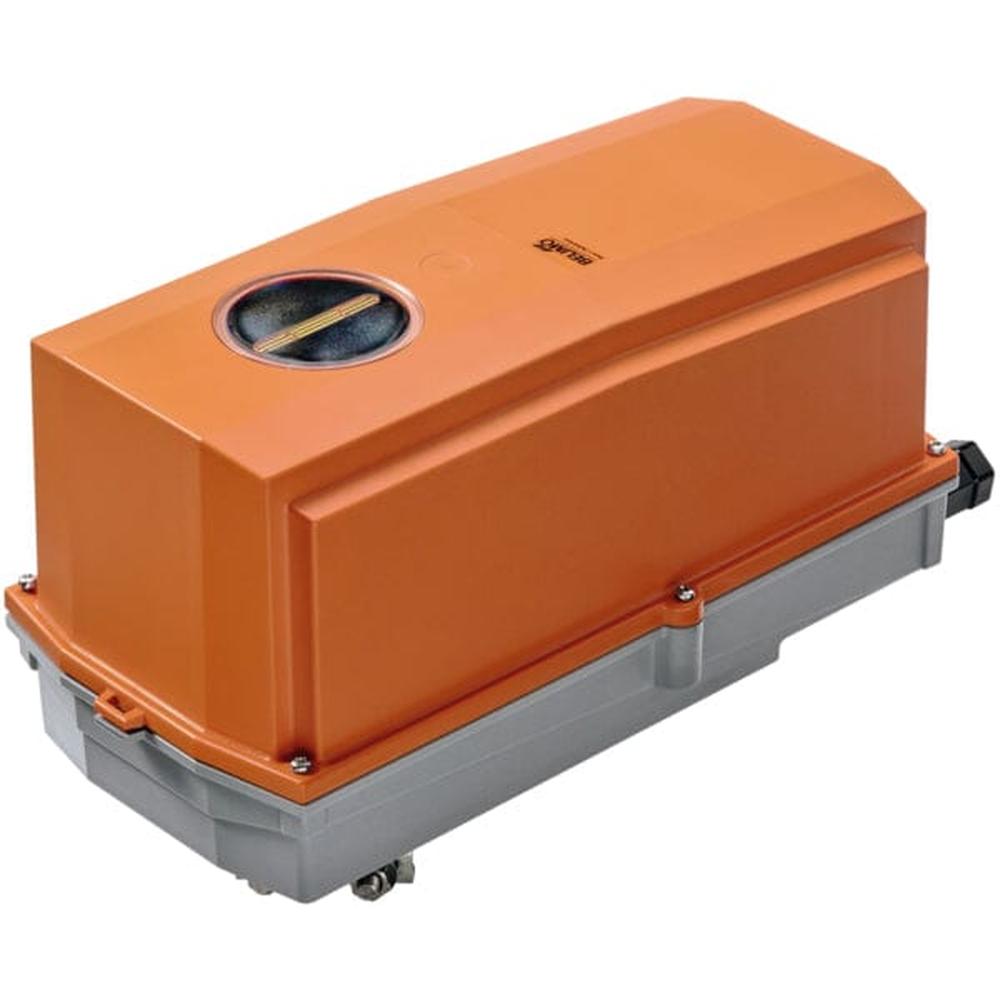

Der Belimo GM24G-SR-T ist ein Drehantrieb mit 40 Nm Drehmoment für Luftklappen bis etwa 8 m² in Heizungs-, Lüftungs- und Klimaanlagen. Das IP66/67-Schutzgehäuse (NEMA 4X) schützt vor UV-Strahlung, Regen, Schnee, Schmutz und starken Temperaturschwankungen und macht den Antrieb geeignet für Außenanwendungen. Er arbeitet mit AC/DC 24 V und ist wartungsfrei.
Stufenlose Regelung über das Stellsignal
Der Antrieb fährt über das Stellsignal Y auf die vorgegebene Position, die Messspannung U zeigt die Klappenstellung von 0 bis 100 Prozent an. Er ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Analoges Steuersignal 2...10 V
Die Ansteuerung erfolgt stetig über das Signal Y.
- Nennspannung AC/DC 24 V
- Steuersignal 2...10 V
- Laufzeit 150 s
- Schutzart IP66/67 (NEMA 4X)
- Bewegungsrichtung wählbar mit Schalter
- Anschluss über Klemmen für Kabel mit 4 bis 10 mm Durchmesser
Direktmontage auf der Klappenachse
Der Antrieb wird mit einem Universalklemmbock direkt auf der Klappenachse montiert, eine Verdrehsicherung liegt bei. Die Handverstellung erfolgt über eine arretierbare Drucktaste. Der Drehwinkel lässt sich über mechanische Endanschläge einstellen, Standard ist 0 bis 90 Grad.
Ausschreibungstext
Elektromotorischer Klappenantrieb Belimo GM24G-SR-T mit 40 Nm Drehmoment, Nennspannung AC/DC 24 V, stetiges Steuersignal 2...10 V, Schutzart IP66/67, wartungsfrei.
