Wetterfester Drehantrieb mit stetiger Ansteuerung und Notstellfunktion

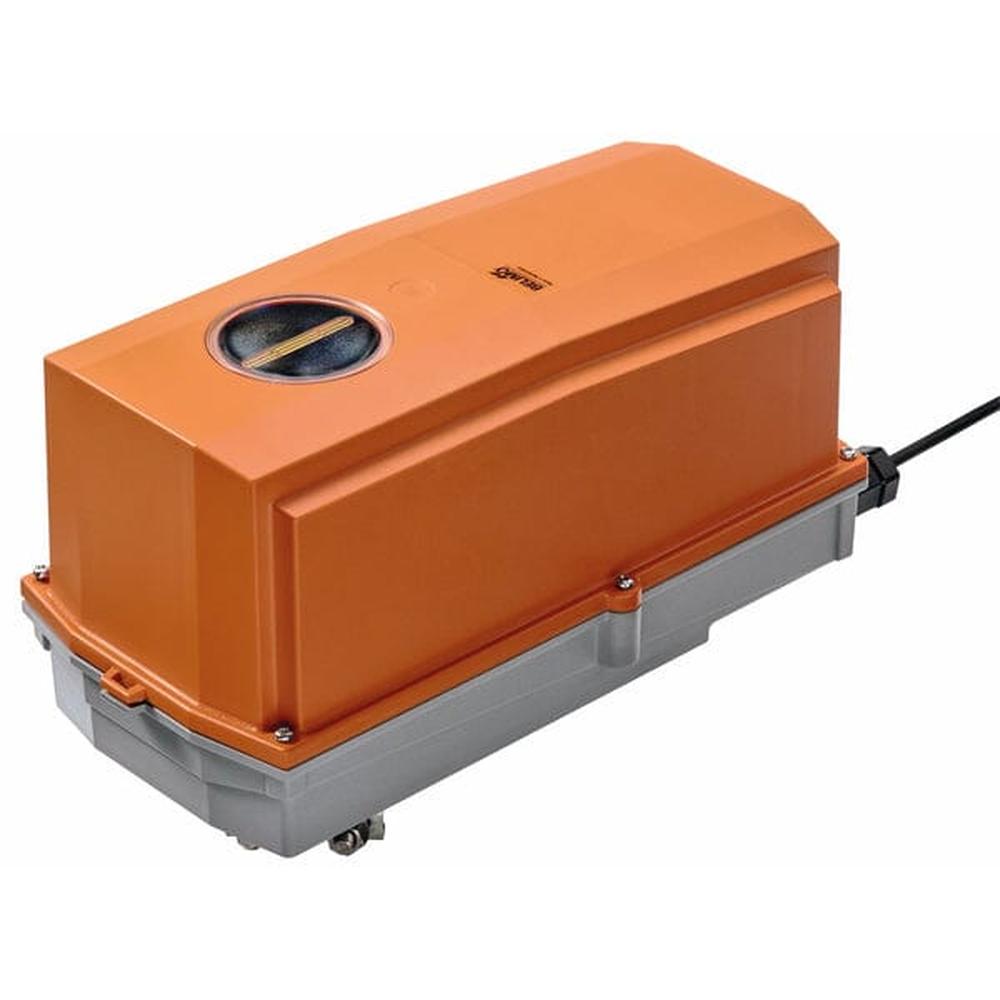

Der GK24G-SR ist ein Drehantrieb für Luftklappen mit stetigem Stellsignal von 2...10 V und einem Drehmoment von 40 Nm, ausgelegt für den Einsatz im Freien. Das Schutzgehäuse schützt gegen UV-Strahlung, Regen und Schnee, Schmutz und Staub, Luftfeuchtigkeit sowie häufige und starke Temperaturschwankungen.
Funktionsweise und Notstellfunktion
Im Betrieb lädt der Antrieb integrierte Kondensatoren und positioniert die Klappe entsprechend dem Stellsignal Y, während die Messspannung U die Stellung zurückmeldet. Bei Unterbrechung der Speisespannung dreht er die Klappe mithilfe der gespeicherten Energie in die eingestellte Notstellposition zurück. Nach der Werksauslieferung benötigt der Antrieb bei der ersten Inbetriebnahme rund 20 Sekunden Vorladezeit. Für die Handverstellung über die Drucktaste muss der Gehäusedeckel entfernt werden.
Ansteuerung und elektrischer Anschluss
Der Antrieb wird mit AC/DC 24 V versorgt.
- Spannung: AC/DC 24 V
- Signalart: stetig 2...10 V
- Leistungsaufnahme im Betrieb: 11 W
- Leistungsaufnahme im Halten: 3 W
- Anschluss: Kabel 1 m, 4x 0,75 mm², halogenfrei
- Laufzeit Motor: 150 s je 90°
- Laufzeit Notstellfunktion: 35 s
- Schutzart: IP66/67
Montage und Zubehör für den Außeneinsatz
Die Direktmontage erfolgt mit dem beiliegenden Universalklemmbock für Achsen von 14 bis 26,7 mm, gesichert gegen Verdrehen durch die mitgelieferte Verdrehsicherung. Für den Einsatz bei Umgebungstemperaturen bis -40 °C ist ein separater Antrieb mit integrierter Heizung erhältlich.
Ausschreibungstext
Elektromotorischer Drehantrieb GK24G-SR für Luftklappen im Außeneinsatz, AC/DC 24 V, stetige Ansteuerung 2...10 V, Drehmoment 40 Nm, Notstellfunktion mit Kondensator-Energiespeicher, Schutzart IP66/67.
