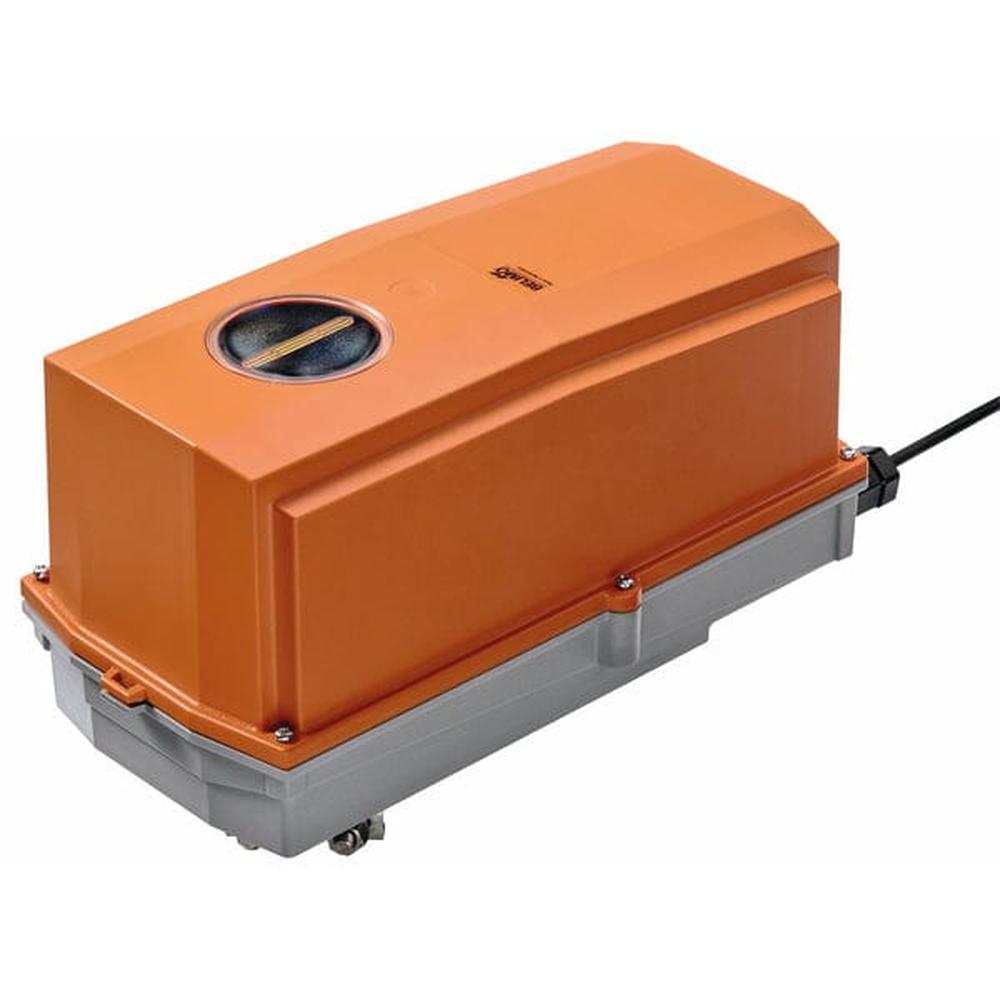

Wetterfester Drehantrieb mit MP-Bus und Notstellfunktion
Der GK24G-MP ist ein Drehantrieb für Luftklappen mit einem Drehmoment von 40 Nm, ausgelegt für den Einsatz im Freien. Er lässt sich über MP-Bus oder mit einem stetigen Stellsignal ansteuern. Das Schutzgehäuse schützt gegen UV-Strahlung, Regen und Schnee, Schmutz und Staub, Luftfeuchtigkeit sowie häufige und starke Temperaturschwankungen.
Funktionsweise, MP-Bus und Notstellfunktion
Im MP-Bus-Betrieb erhält der Antrieb sein digitales Stellsignal vom übergeordneten Regler und fährt in die vorgegebene Stellung; im konventionellen Betrieb wird er mit einem Stellsignal Y angesteuert. Bei Unterbrechung der Speisespannung bleibt der Antrieb entsprechend der eingestellten Überbrückungszeit von werkseitig 2 Sekunden stehen und fährt danach mithilfe der gespeicherten Energie in die eingestellte Notstellposition. Die Motorlaufzeit lässt sich zwischen 90 und 150 Sekunden je 90° einstellen. Für die Handverstellung über die Drucktaste muss der Gehäusedeckel entfernt werden.
Ansteuerung und elektrischer Anschluss
Der Antrieb wird mit AC/DC 24 V versorgt.
- Spannung: AC/DC 24 V
- Ansteuerung: MP-Bus, stetig 2...10 V, stetig 0,5...10 V
- Leistungsaufnahme im Betrieb: 11 W
- Leistungsaufnahme im Halten: 3 W
- Anschluss: Kabel 1 m, 4x 0,75 mm², halogenfrei
- Laufzeit Motor: 150 s je 90°, einstellbar 90...150 s
- Laufzeit Notstellfunktion: 35 s
- Schutzart: IP66/67
Montage und Zubehör für den Außeneinsatz
Die Direktmontage erfolgt mit dem beiliegenden Universalklemmbock für Achsen von 14 bis 26,7 mm, gesichert gegen Verdrehen durch die mitgelieferte Verdrehsicherung. Für den Einsatz bei Umgebungstemperaturen bis -40 °C ist ein separater Antrieb mit integrierter Heizung erhältlich.
Ausschreibungstext
Elektromotorischer Drehantrieb GK24G-MP für Luftklappen im Außeneinsatz, AC/DC 24 V, Ansteuerung über MP-Bus oder 2...10 V, Drehmoment 40 Nm, Notstellfunktion mit Kondensator-Energiespeicher, Schutzart IP66/67.
