Drehantrieb mit MP-Bus-Anbindung

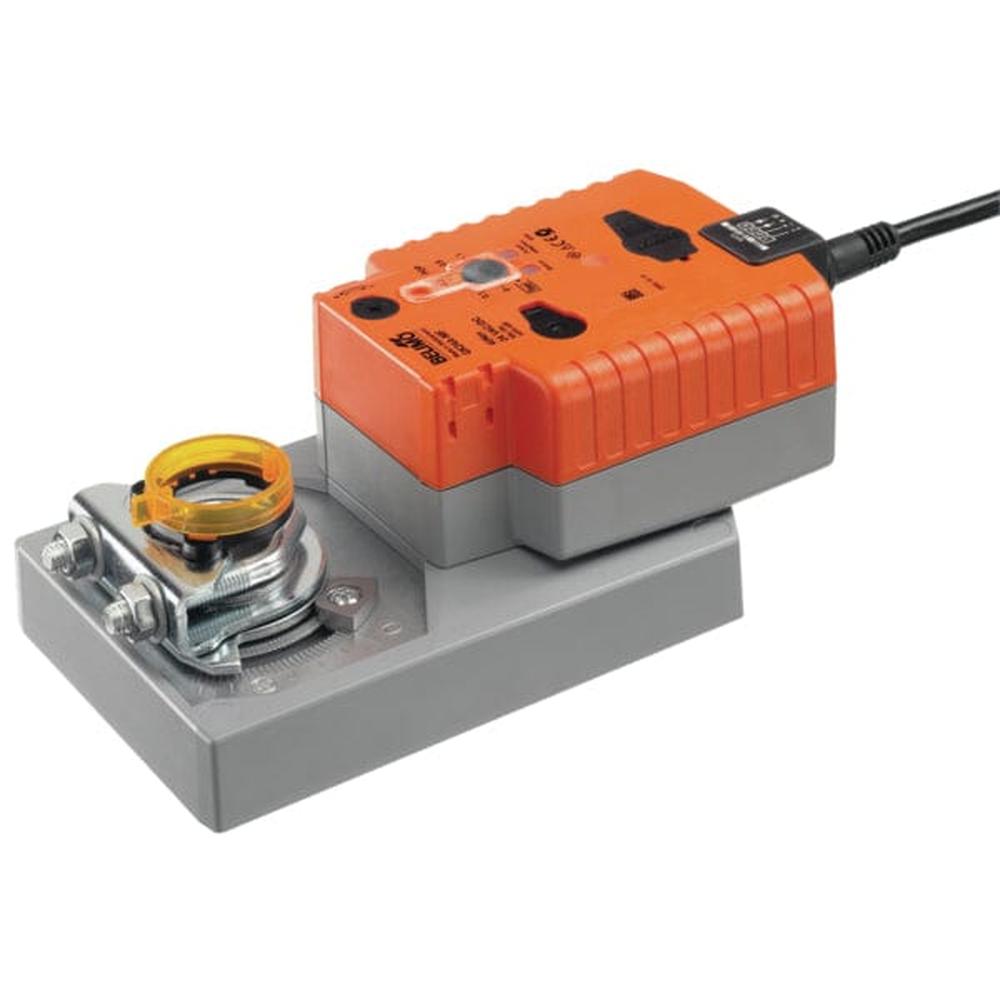

Der GK24A-MP ist ein direkt auf die Klappenachse montierter Drehantrieb mit 40 Nm Drehmoment für Luftklappen bis rund 8 m² in stationären Heizungs-, Lüftungs- und Klimaanlagen. Im Bus-Betrieb erhält er sein digitales Stellsignal vom übergeordneten Regler über den MP-Bus, alternativ arbeitet er mit einem Stellsignal von 2 bis 10 V. Bei Spannungsausfall fährt er selbsttätig in eine einstellbare Notstellposition zurück.
Notstellfunktion mit einstellbarer Überbrückungszeit
Bei einem Spannungsausfall bleibt der Antrieb zunächst für die eingestellte Überbrückungszeit stehen. Übersteigt der Ausfall diese Zeit, fährt er in die gewählte Notstellposition, einstellbar zwischen 0 und 100 % in 10-%-Schritten. Werkseitig sind 2 Sekunden hinterlegt, konfigurierbar bis 10 Sekunden. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
MP-Bus ohne Topologieeinschränkung
Der Anschluss U dient im Bus-Betrieb als Kommunikationsschnittstelle. Am MP-Bus sind bis zu 8 Knoten ohne Abschirmung oder Abschlusswiderstände zulässig, die Topologie ist frei wählbar.
- Nennspannung AC/DC 24 V
- MP-Bus oder Stellsignal 2...10 V beziehungsweise 0,5...10 V
- Laufzeit 150 s für 90°, einstellbar zwischen 90 und 150 s
- Notstellzeit 35 s
- Positionsgenauigkeit ±5 %
- Anschluss über 1 m langes Kabel, 4 × 0,75 mm²
- Schutzart IP54
Ausschreibungstext
Elektromotorischer Drehantrieb mit kondensatorgestützter Notstellfunktion und MP-Bus-Anbindung, Drehmoment 40 Nm, Nennspannung AC/DC 24 V, Schutzart IP54. Notstellposition einstellbar zwischen 0 und 100 %, Positionsgenauigkeit ±5 %.
