Drehantrieb mit BACnet-, Modbus- und MP-Bus-Schnittstelle

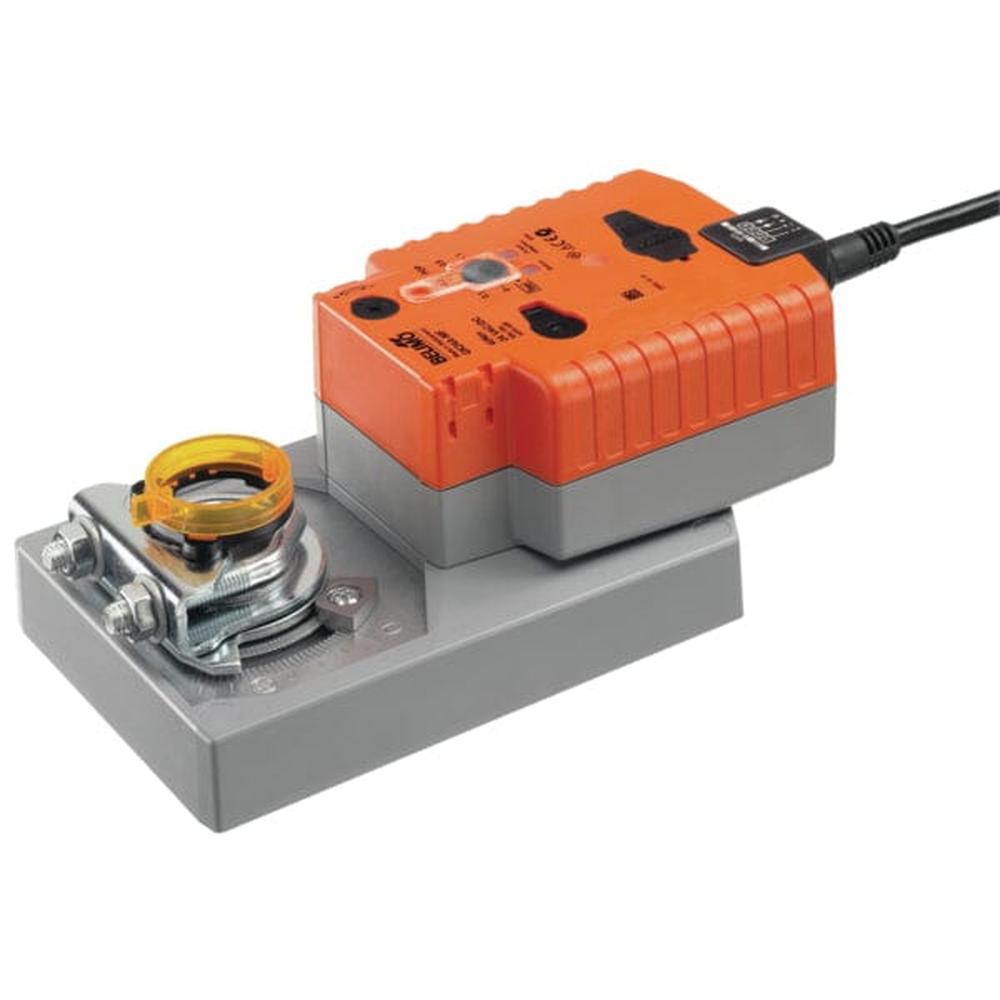

Der GK24A-MOD ist ein direkt auf die Klappenachse montierter Drehantrieb mit 40 Nm Drehmoment für Luftklappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er kommuniziert wahlweise über BACnet MS/TP, Modbus RTU oder MP-Bus und lässt sich zusätzlich stetig mit 2...10 V oder 0,5...10 V ansteuern. Bei Spannungsausfall fährt er selbsttätig in eine einstellbare Notstellposition zurück.
Notstellfunktion und Selbstadaption
Bei Unterbrechung der Speisespannung bleibt der Antrieb zunächst für die eingestellte Überbrückungszeit stehen und fährt danach in die gewählte Notstellposition, die sich zwischen 0 und 100 % in 10-%-Schritten einstellen lässt. Die Überbrückungszeit beträgt werkseitig 2 Sekunden und lässt sich bis 10 Sekunden erhöhen. Bei Inbetriebnahme ist eine Selbstadaption durchzuführen.
Digitale und analoge Ansteuerung
Speisung und Kommunikation sind bei BACnet und Modbus nicht galvanisch getrennt; der MP-Bus kennt keine Einschränkungen bei der Netzwerktopologie.
- Nennspannung AC/DC 24 V
- Busprotokolle BACnet MS/TP, Modbus RTU, MP-Bus
- Alternative Stellsignale 2...10 V und 0,5...10 V
- Laufzeit 150 s für 90°, einstellbar zwischen 90 und 150 s
- Notstellzeit 35 s
- Anschluss über 1 m langes Kabel, 6 × 0,75 mm²
- Schutzart IP54
Ausschreibungstext
Elektromotorischer Drehantrieb mit kondensatorgestützter Notstellfunktion und integrierter Schnittstelle für BACnet MS/TP, Modbus RTU und MP-Bus, Drehmoment 40 Nm, Nennspannung AC/DC 24 V, Schutzart IP54. Alternativ stetig ansteuerbar mit 2...10 V oder 0,5...10 V.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs"><div class="st-sec"><h3 class="st-sec-title">Technische Daten</h3><table><tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24 V</span></td></tr><tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">11 W</span></td></tr><tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">3 W</span></td></tr><tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">21 VA</span></td></tr><tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Kabel 1 m, 6x 0.75 mm²</span></td></tr><tr><th scope="row">Drehmoment</th><td><span class="st-v">40 Nm</span></td></tr><tr><th scope="row">Ansteuerungsart</th><td><span class="st-v">BACnet MS/TP</span><span class="st-v">Modbus RTU</span><span class="st-v">MP-Bus</span><span class="st-v">DC 2...10 V</span><span class="st-v">DC 0.5...10 V</span><span class="st-v">Hybrid (kommunikativ/analog)</span></td></tr><tr><th scope="row">Bewegungsrichtung des Motors</th><td><span class="st-v">wählbar mit Schalter 0/1</span></td></tr><tr><th scope="row">Drehrichtung (Notstellfunktion)</th><td><span class="st-v">Wählbar mit Schalter 0...100 %</span></td></tr><tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Drucktaste</span></td></tr><tr><th scope="row">Drehwinkel</th><td><span class="st-v">95°</span></td></tr><tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">150 s / 90°</span></td></tr><tr><th scope="row">Laufzeit Motor veränderbar</th><td><span class="st-v">90...150 s</span></td></tr><tr><th scope="row">Laufzeit (Notstellfunktion)</th><td><span class="st-v">35 s</span></td></tr><tr><th scope="row">Achsmitnahme</th><td><span class="st-v">Universalklemmbock kehrbar 12...26.7 mm</span></td></tr><tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP54</span></td></tr><tr><th scope="row">Schutzart NEMA</th><td><span class="st-v">NEMA 2</span></td></tr><tr><th scope="row">Gehäusetyp</th><td><span class="st-v">UL Enclosure Type 2</span></td></tr><tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">-30...50°C [-22...122°F]</span></td></tr></table></div></div>
