Drehantrieb mit stetiger Ansteuerung für Huckepack-Applikationen

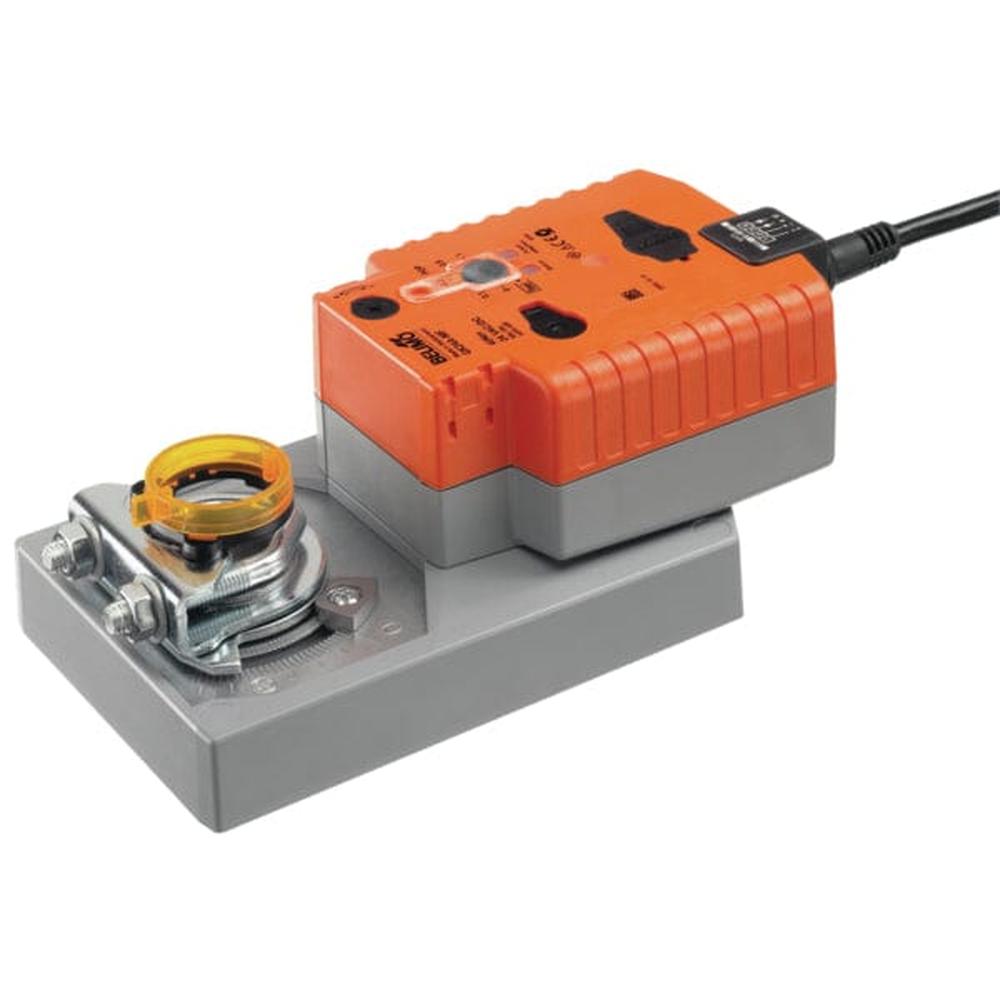

Der GK24A-MF ist ein direkt auf die Klappenachse montierter Drehantrieb mit 40 Nm Drehmoment für Luftklappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er wird mit AC/DC 24 V versorgt und über ein stetiges Stellsignal von 2 bis 10 V angesteuert. Bei Spannungsausfall fährt er selbsttätig in eine einstellbare Notstellposition zurück. Belimo führt den Antrieb ausschließlich für Huckepack-Applikationen; für andere Anwendungen ist die 24A-MP-Version vorgesehen.
Kondensatorgestützte Notstellfunktion
Der Antrieb lädt integrierte Kondensatoren gleichzeitig mit der Positionierung der Klappe. Wird die Speisespannung unterbrochen, fährt die Klappe mit der gespeicherten Energie in die Notstellposition zurück, die sich zwischen 0 und 100 % in 10-%-Schritten einstellen lässt. Spannungsausfälle lassen sich bis maximal 10 Sekunden überbrücken, werkseitig sind 2 Sekunden eingestellt und über das Service-Tool veränderbar. Vor dem ersten Betrieb ist eine Selbstadaption erforderlich, bei der beide mechanischen Endanschläge erfasst werden.
Stetige Ansteuerung mit veränderbarer Laufzeit
Das Stellsignal Y liegt im Bereich 2 bis 10 V, die Messspannung U zeigt die Klappenstellung von 0 bis 100 % an.
- Nennspannung AC/DC 24 V
- Stellsignal 2...10 V
- Laufzeit 150 s für 90°, einstellbar zwischen 90 und 150 s
- Notstellzeit 35 s
- Anschluss über 1 m langes Kabel, 4 × 0,75 mm²
- Schutzart IP54
- Umgebungstemperatur −30 bis 50 °C
Montage und Einsatzhinweis
Die Direktmontage erfolgt mit dem kehrbaren Universalklemmbock auf Achsen von 12 bis 26,7 mm, eine Verdrehsicherung liegt bei. Setzen Sie den Antrieb ausschließlich in Huckepack-Applikationen ein; für andere Anwendungen verwenden Sie die Version 24A-MP.
Ausschreibungstext
Elektromotorischer Drehantrieb mit kondensatorgestützter Notstellfunktion für Huckepack-Applikationen, Drehmoment 40 Nm, Nennspannung AC/DC 24 V, Stellsignal 2...10 V, Laufzeit 150 s (90...150 s einstellbar), Schutzart IP54.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs"><div class="st-sec"><h3 class="st-sec-title">Technische Daten</h3><table><tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24 V</span></td></tr><tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">11 W</span></td></tr><tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">3 W</span></td></tr><tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">21 VA</span></td></tr><tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Kabel 1 m, 4x 0.75 mm²</span></td></tr><tr><th scope="row">Drehmoment</th><td><span class="st-v">40 Nm</span></td></tr><tr><th scope="row">Ansteuerungsart</th><td><span class="st-v">DC 2...10 V</span></td></tr><tr><th scope="row">Bewegungsrichtung des Motors</th><td><span class="st-v">wählbar mit Schalter 0/1</span></td></tr><tr><th scope="row">Drehrichtung (Notstellfunktion)</th><td><span class="st-v">Wählbar mit Schalter 0...100 %</span></td></tr><tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Drucktaste</span></td></tr><tr><th scope="row">Drehwinkel</th><td><span class="st-v">95°</span></td></tr><tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">150 s / 90°</span></td></tr><tr><th scope="row">Laufzeit Motor veränderbar</th><td><span class="st-v">90...150 s</span></td></tr><tr><th scope="row">Laufzeit (Notstellfunktion)</th><td><span class="st-v">35 s</span></td></tr><tr><th scope="row">Achsmitnahme</th><td><span class="st-v">Universalklemmbock kehrbar 12...26.7 mm</span></td></tr><tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP54</span></td></tr><tr><th scope="row">Schutzart NEMA</th><td><span class="st-v">NEMA 2</span></td></tr><tr><th scope="row">Gehäusetyp</th><td><span class="st-v">UL Enclosure Type 2</span></td></tr><tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">-30...50°C [-22...122°F]</span></td></tr></table></div></div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang"><p class="st-note"><strong>Hinweis:</strong> Der Antrieb ist ausschließlich für Huckepack-Applikationen vorgesehen. Für andere Anwendungen verwenden Sie die Version 24A-MP.</p><ul class="st-lu-list"><li><span class="st-menge">1x</span><span class="st-artikel">Belimo GK24A-MF</span></li><li><span class="st-menge">1x</span><span class="st-artikel">Verdrehsicherung</span></li><li><span class="st-menge">1x</span><span class="st-artikel">Mechanische Positionsanzeige</span></li></ul></div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links"><div class="st-dl-grid"><a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_GK24A-MF_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a><a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_GK24A.._installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Montageanleitung</span><span class="st-dl-fmt">PDF</span></a><a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_GK24A-MF.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität</span><span class="st-dl-fmt">PDF</span></a></div></div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
