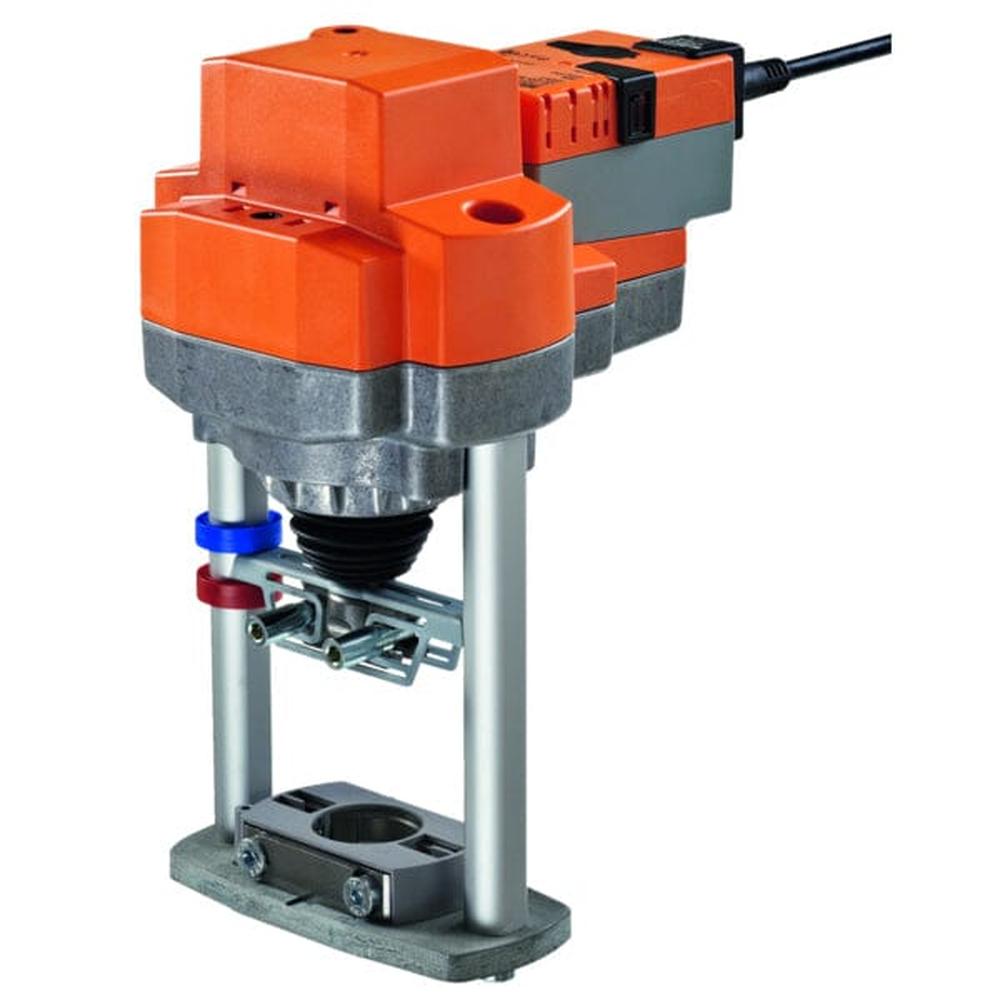

Konfigurierbarer Hubantrieb EVC24A-MF für Hubventile mit 2500 N
Der EVC24A-MF ist ein konfigurierbarer Hubantrieb für 2-Weg- und 3-Weg-Hubventile mit einer Stellkraft von 2500 N und einem Hub von 40 mm. Er wird mit AC/DC 24 V versorgt und ist für den Einsatz in stationären Heizungs-, Lüftungs- und Klimaanlagen ausgelegt.
Funktionsweise
Der Antrieb wird mit dem Stellsignal Y (2...10 V) angesteuert und fährt auf die vorgegebene Stellung; die Messspannung U zeigt die Antriebsstellung an. Beim Ersteinschalten erkennt er den Hubbereich automatisch. Er ist überlastsicher und benötigt keine Endschalter. Eine Feder für die Notstellung besitzt er nicht.
Ansteuerung und Anschluss
Die Konfiguration erfolgt über den Belimo Assistant 2 oder das Service-Tool ZTH EU; die Laufzeit lässt sich zwischen 35 und 90 Sekunden einstellen.
- Nennspannung AC/DC 24 V
- Ansteuerung stetig 2...10 V
- Stellungsrückmeldung 2...10 V
- Leistungsaufnahme im Betrieb 11 W, im Halten 1,5 W
- Leistungsverbrauch zur Dimensionierung 18 VA
- Anschlusskabel 1 m mit 4 Adern à 0,75 mm²
- Laufzeit werkseitig 35 s für 40 mm Hub, einstellbar auf 35...90 s
- Schutzart IP54 (NEMA 2)
- Umgebungstemperatur 0 bis 50 °C
Montage und Zubehör
Die Montage erfolgt über formschlüssige Klemmbacken direkt auf dem Hubventil. Die Handverstellung erfolgt über eine arretierbare Drucktaste. Als Zubehör ist der aufsteckbare Hilfsschalter S2A-H (2x SPDT) erhältlich.
Ausschreibungstext
Konfigurierbarer Hubantrieb EVC24A-MF für Hubventile, Stellkraft 2500 N, Hub 40 mm, Nennspannung AC/DC 24 V, Ansteuerung 2...10 V, Laufzeit 35 s (einstellbar 35...90 s), Schutzart IP54.
