Hubantrieb für Auf/Zu- und 3-Punkt-Betrieb

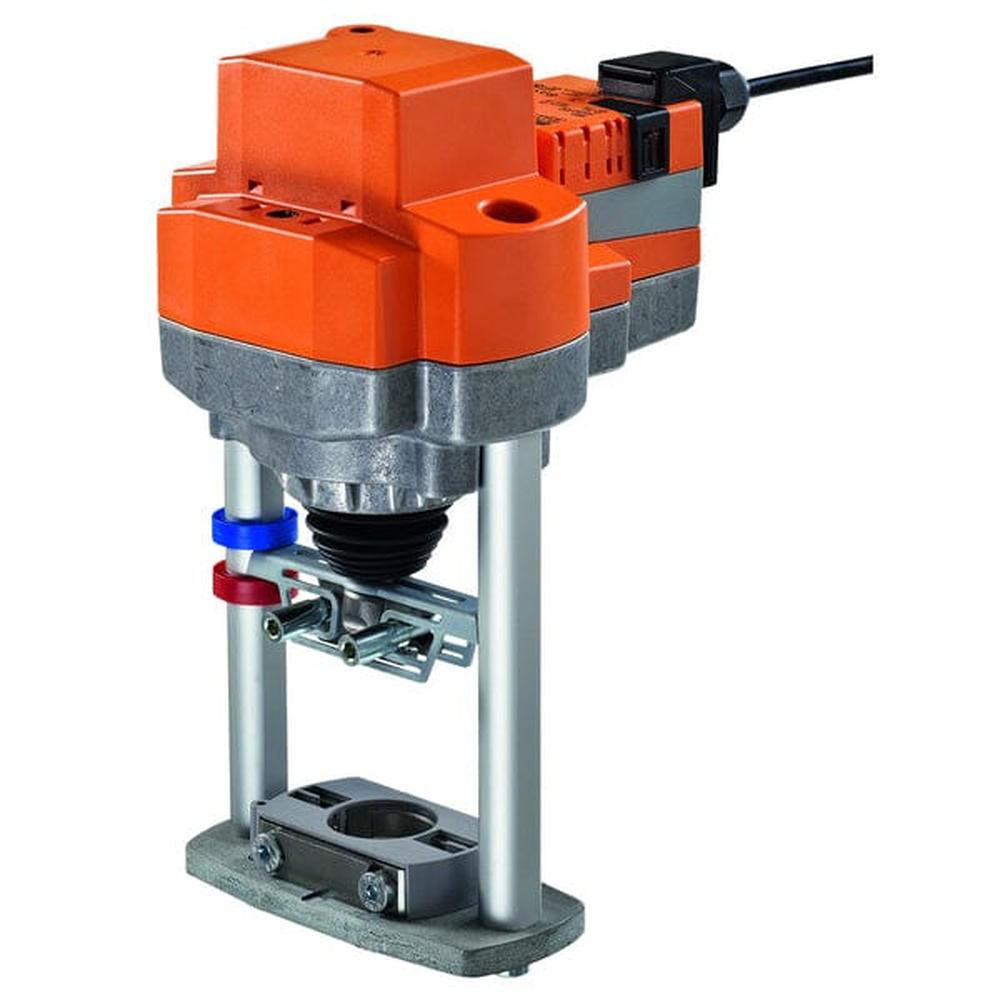

Der EV24A-TPC ist ein Hubantrieb für 2- und 3-Wege-Hubventile mit einer Stellkraft von 2500 N und einem Hub von 40 mm. Er lässt sich wahlweise Auf/Zu oder mit einem 3-Punkt-Signal ansteuern und ist für stationäre Heizungs-, Lüftungs- und Klimaanlagen konzipiert.
Funktionsweise
Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Eine Positionsanzeige an der Konsole stellt sich automatisch auf den mechanischen Hubbereich ein, werkseitig ist der Antriebsstössel eingezogen.
Ansteuerung und Anschluss
Bei 3-Punkt-Ansteuerung muss sichergestellt sein, dass der pulsende 3-Punkt-Regler in der Endposition ausgeschaltet wird. Das lässt sich mit dem zusätzlichen Hilfsschalter S2A-H erreichen, der separat zu bestellen ist.
- Spannung AC/DC 24 V
- Auf/Zu oder 3-Punkt
- Stellkraft 2500 N, Hub 40 mm
- Laufzeit 150 s
- Anschluss über Klemmen mit Kabel
- Schutzart IP54
Montage auf dem Hubventil
Die Direktmontage erfolgt formschlüssig mit Klemmbacken auf dem Ventilhals, der Antrieb ist um 360° schwenkbar. Der Hub lässt sich mit einem 5-mm-Innensechskantschlüssel einstellen, eine Handverstellung mit Drucktaste und Getriebeausrastung ist zusätzlich möglich.
Ausschreibungstext
Hubantrieb EV24A-TPC für 2- und 3-Wege-Hubventile, Stellkraft 2500 N, Hub 40 mm, Ansteuerung Auf/Zu oder 3-Punkt, Nennspannung AC/DC 24 V, Schutzart IP54.
