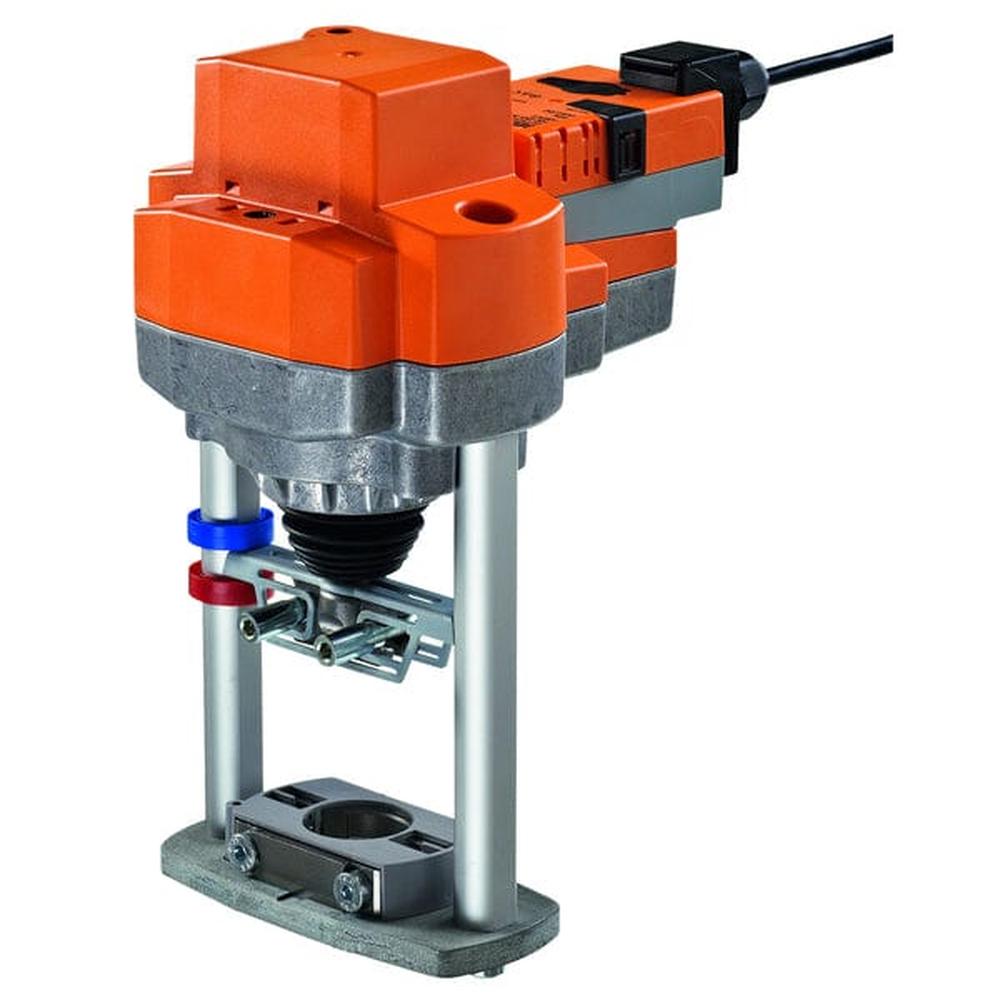

Stetiger Hubantrieb für Hubventile
Der EV24A-SR-TPC ist ein stetiger Hubantrieb für 2- und 3-Wege-Hubventile mit einer Stellkraft von 2500 N und einem Hub von 40 mm. Er fährt anhand des Stellsignals Y auf die vorgegebene Stellung und ist für stationäre Heizungs-, Lüftungs- und Klimaanlagen konzipiert.
Funktionsweise
Eine Messspannung U zeigt die aktuelle Antriebsstellung elektrisch an. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen, die Positionsanzeige stellt sich dabei automatisch auf den mechanischen Hubbereich ein.
Ansteuerung und Anschluss
Die Speisung erfolgt vom Sicherheitstransformator, ein Parallelanschluss weiterer Antriebe ist möglich.
- Spannung AC/DC 24 V
- Stetig 2...10 V
- Stellkraft 2500 N, Hub 40 mm
- Laufzeit 150 s
- Anschluss über Klemmen mit Kabel
- Schutzart IP54
Montage auf dem Hubventil
Die Direktmontage erfolgt formschlüssig mit Klemmbacken auf dem Ventilhals, der Antrieb ist um 360° schwenkbar. Der Hub lässt sich mit einem Innensechskantschlüssel einstellen, eine Handverstellung mit Drucktaste ist zusätzlich möglich.
Ausschreibungstext
Stetiger Hubantrieb EV24A-SR-TPC für 2- und 3-Wege-Hubventile, Stellkraft 2500 N, Hub 40 mm, Ansteuerung stetig 2...10 V, Nennspannung AC/DC 24 V, Schutzart IP54.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24 V</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">4 W</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">1.5 W</span></td></tr>
<tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">6 VA</span></td></tr>
<tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Klemmen mit Kabel 1 m, 4x 0.75 mm², Klemme 4 mm²</span></td></tr>
<tr><th scope="row">Stellkraft</th><td><span class="st-v">2500 N</span></td></tr>
<tr><th scope="row">Ansteuerungsart</th><td><span class="st-v">DC 2...10 V</span></td></tr>
<tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Drucktaste, arretierbar</span></td></tr>
<tr><th scope="row">Hub</th><td><span class="st-v">40 mm</span></td></tr>
<tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">150 s / 40 mm</span></td></tr>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP54</span></td></tr>
<tr><th scope="row">Schutzart NEMA</th><td><span class="st-v">NEMA 2</span></td></tr>
<tr><th scope="row">Gehäusetyp</th><td><span class="st-v">UL Enclosure Type 2</span></td></tr>
<tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">0...50°C [32...122°F]</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
list-style: none;
padding: 0;
margin: 0;
}
.st-lieferumfang li {
padding: 10px 0;
border-bottom: 1px solid #e5e5e5;
display: flex;
align-items: center;
}
.st-lieferumfang li:last-child {
border-bottom: none;
}
.st-lieferumfang .st-menge {
font-weight: 700;
color: #00baf2;
min-width: 50px;
margin-right: 15px;
}
.st-lieferumfang .st-artikel {
color: #333333;
}
</style>
<ul class="st-lieferumfang">
<li><span class="st-menge">1x</span><span class="st-artikel">EV24A-SR-TPC</span></li>
</ul>
<style>
.st-download-links {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-download-links > div {
margin-bottom: 15px;
padding-bottom: 12px;
border-bottom: 1px solid #e5e5e5;
}
.st-download-links > div:last-child {
border-bottom: none;
margin-bottom: 0;
}
.st-download-links a {
color: #00baf2;
text-decoration: none;
transition: color 0.2s ease;
}
.st-download-links a:hover {
color: #0095c2;
text-decoration: underline;
}
.st-download-links a strong {
font-weight: 600;
}
.st-download-links > div > div:nth-child(2) {
color: #666666;
font-size: 13px;
margin-top: 4px;
}
</style>
<div class="st-download-links">
<div>
<div>
<div><a title="Technisches Datenblatt – EV24A-SR-TPC" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_EV24A-SR-TPC_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Technisches Datenblatt – EV24A-SR-TPC</strong></a></div>
<div>Technisches Datenblatt | Deutsch | 1496 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Installationsanleitung – SVL..A.. / EV..A.. / RV24A.." href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_SVL..A_EV..A_RV24A_installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><strong>Installationsanleitung – SVL..A.. / EV..A.. / RV24A..</strong></a></div>
<div>Installationsanleitung | 561 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="EU Declaration of Conformity – EV24A-SR-TPC" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_EV24A-SR-TPC.pdf" target="_blank" rel="noopener noreferrer"><strong>EU Declaration of Conformity – EV24A-SR-TPC</strong></a></div>
<div>EU-Konformitätserklärung | 306 KB | pdf</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Umweltdeklaration – EV.." href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_EV.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Umweltdeklaration – EV..</strong></a></div>
<div>Technisches Datenblatt | Deutsch | pdf</div>
<div> </div>
</div>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
