Kommunikativer Hubantrieb mit MP-Bus

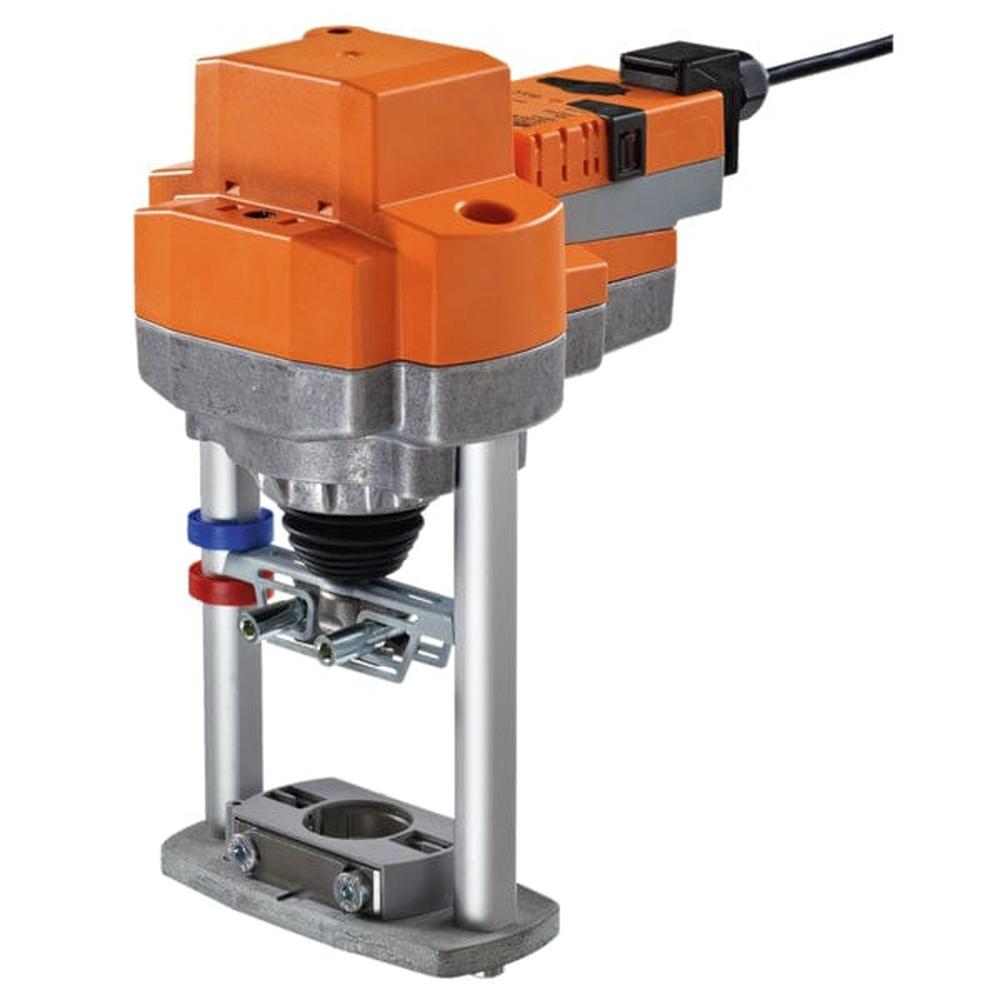

Der EV24A-MP-TPC ist ein Hubantrieb für 2- und 3-Wege-Hubventile mit einer Stellkraft von 2500 N. Er lässt sich konventionell mit einem analogen Stellsignal Y oder im Bus-Betrieb digital über den MP-Bus von Belimo ansteuern und ist für stationäre Heizungs-, Lüftungs- und Klimaanlagen konzipiert.
Funktionsweise
Im Bus-Betrieb arbeitet der Antrieb zugleich als Analog-Digital-Wandler und überträgt ein angeschlossenes Sensorsignal über den MP-Bus. Bei der Erstinbetriebnahme führt er eine Adaption durch, die sich über die Taste Adaptation oder mit dem Belimo Assistant 2 auslösen lässt und beide mechanischen Endanschläge erfasst. Nach einer Handverstellung synchronisiert sich der Antrieb automatisch in der Grundposition. Er ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Ansteuerung und Anschluss
Ein Hubrichtungsschalter legt die Bewegungsrichtung im Normalbetrieb fest, werkseitig ist der Antriebsstössel eingezogen.
- Spannung AC/DC 24 V
- MP-Bus
- Stetig 2...10 V oder 0,5...10 V
- Stellkraft 2500 N, Hub 40 mm
- Laufzeit 90 bis 150 s, einstellbar
- Anschluss über Klemmen mit Kabel
- Schutzart IP54
Montage auf dem Hubventil
Die Direktmontage erfolgt formschlüssig auf dem Ventilhals. Eine Handverstellung mit arretierbarer Drucktaste ermöglicht die manuelle Betätigung.
Ausschreibungstext
Kommunikativer Hubantrieb EV24A-MP-TPC für 2- und 3-Wege-Hubventile, Stellkraft 2500 N, Hub 40 mm, Ansteuerung über MP-Bus oder stetig 2...10 V, Nennspannung AC/DC 24 V, Schutzart IP54.
