Drehantrieb mit MP-Bus-Ansteuerung für Klappen mit Notstellfunktion

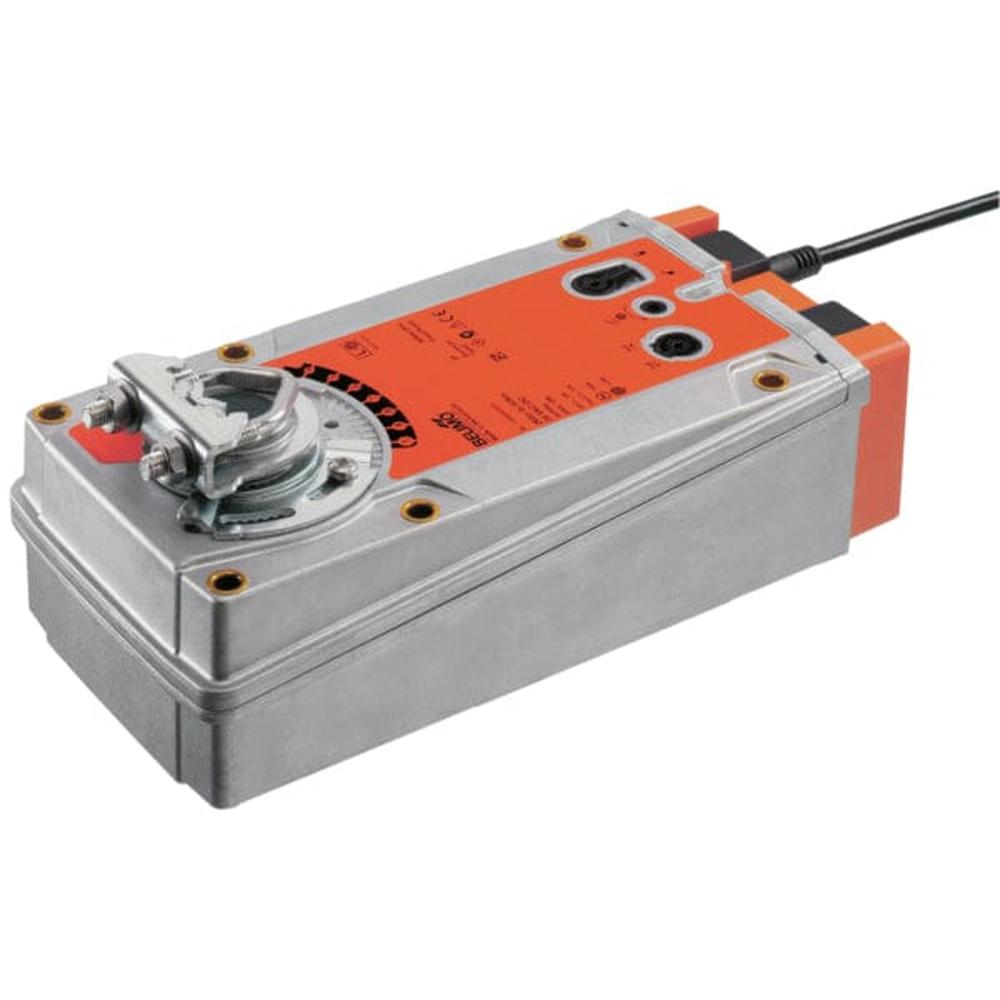

Der Belimo EF24A-MP ist ein elektromotorischer Drehantrieb für Luftklappen mit 30 Nm Drehmoment. Er wird per MP-Bus oder mit einem stetigen Stellsignal 2...10 V beziehungsweise 0,5...10 V angesteuert und bringt die Klappe unter gleichzeitigem Spannen der Rückzugsfeder in die Betriebsstellung. Er ist für den Einsatz in stationären Heizungs-, Lüftungs- und Klimaanlagen konzipiert und bei geschützter Außenmontage einsetzbar, sofern kein Meerwasser, Schnee, Eis, direkte Sonnenbestrahlung oder aggressive Gase einwirken.
Notstellfunktion mit federgetriebenem Rücklauf
Im konventionellen Betrieb fährt der Antrieb auf die vom Stellsignal Y vorgegebene Stellung; im Busbetrieb erhält er sein digitales Stellsignal vom übergeordneten Regler über den MP-Bus. Bei Unterbrechung der Speisespannung dreht die gespannte Rückzugsfeder die Klappe in die Notstellposition zurück; die Laufzeit dabei beträgt unter 20 Sekunden bei -20...50 °C und unter 60 Sekunden bei -30 °C. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
MP-Bus oder stetiges Signal, wählbare Drehrichtung
Der Antrieb wird wahlweise über den MP-Bus oder mit einem stetigen Stellsignal betrieben. Der elektrische Anschluss erfolgt über ein 1 m langes, vieradriges Kabel mit 0,75 mm² Querschnitt in halogenfreier Ausführung.
- Spannung: AC/DC 24 V
- Ansteuerung: MP-Bus, 2...10 V oder 0,5...10 V
- Drehmoment: 30 Nm
- Laufzeit Motor: 150 s, einstellbar 60...150 s
- Laufzeit Notstellfunktion: unter 20 s
- Drehwinkel: 95°
- Schutzart: IP54
- Umgebungstemperatur: -30...50 °C
Direktmontage auf der Klappenachse
Die Montage erfolgt direkt auf der Klappenachse mit dem beiliegenden Universalklemmbock für Achsdurchmesser von 12 bis 26,7 mm; die beigepackte Verdrehsicherung verhindert das Mitdrehen des Antriebs. Der werkseitig montierte Achsstabilisator wird je nach Achsdurchmesser und Montageart (Lang- oder Kurzachsmontage) ganz, teilweise oder gar nicht benötigt. Mit der Handkurbel lässt sich die Klappe manuell verstellen und über den Verriegelungsschalter in jeder Position arretieren. Die Drehrichtung ist sowohl im Betrieb als auch bei der Notstellfunktion durch die Montage wählbar.
Ausschreibungstext
Elektromotorischer Drehantrieb mit Notstellfunktion für Luftklappen, Belimo Typ EF24A-MP. Drehmoment 30 Nm, Ansteuerung über MP-Bus oder stetiges Signal 2...10 V, Versorgung AC/DC 24 V, Schutzart IP54.
