Drehantrieb mit Notstellfunktion für 24-V-Anlagen

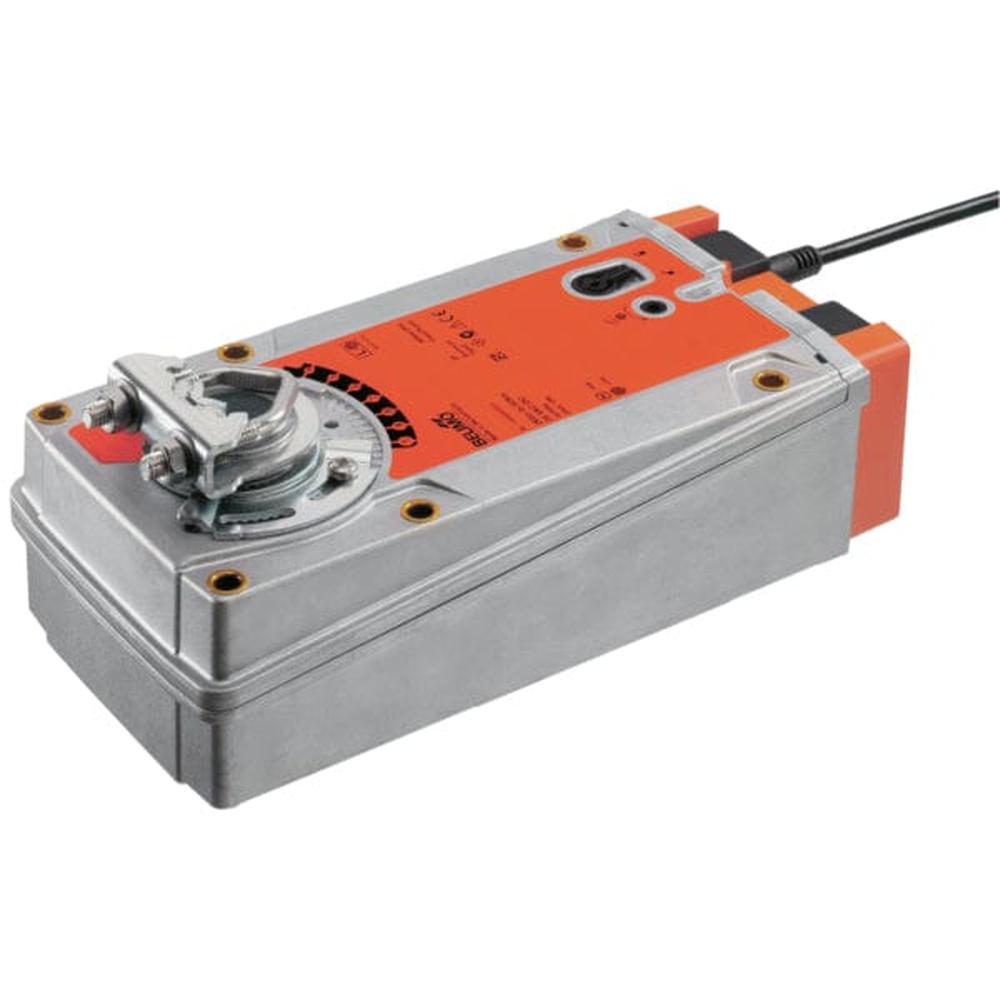

Der Belimo EF24A ist ein Drehantrieb für Luftklappen mit 30 Nm Drehmoment, ausgelegt für den Betrieb an Sicherheitskleinspannung AC/DC 24 V. Er ist ausschließlich für stationäre Heizungs-, Lüftungs- und Klimaanlagen vorgesehen.
Funktionsweise: Federrücklauf am Endanschlag
Beim Verstellen der Klappe spannt der Antrieb gleichzeitig die Rückzugsfeder. Fällt die Speisespannung aus, dreht die Feder die Klappe in weniger als 20 Sekunden in die Notstellposition zurück. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am mechanischen Endanschlag automatisch stehen.
Ansteuerung als Auf/Zu-Signal
Die Ansteuerung erfolgt als Zweipunktsignal.
- Drehmoment 30 Nm
- Ansteuerung Auf/Zu
- Versorgung AC/DC 24 V
- Laufzeit 75 s für 90°
- Notstellzeit unter 20 s
- Schutzart IP54
- Umgebungstemperatur -30...50 °C
- Elektrischer Anschluss über 1 m Kabel
Montage auf der Klappenachse
Die Direktmontage erfolgt mit dem Universalklemmbock für Achsen von 12 bis 26,7 Millimeter, eine Verdrehsicherung liegt bei. Mit der Handkurbel betätigen Sie die Klappe manuell und arretieren sie mit dem Verriegelungsschalter in jeder beliebigen Position.
Ausschreibungstext
Elektromotorischer Drehantrieb mit Notstellfunktion, Drehmoment 30 Nm, Versorgung AC/DC 24 V, Ansteuerung Auf/Zu, Laufzeit 75 s, Notstellzeit unter 20 s, Schutzart IP54. Fabrikat Belimo, Typ EF24A.
