Drehantrieb mit Notstellfunktion und zwei Hilfsschaltern

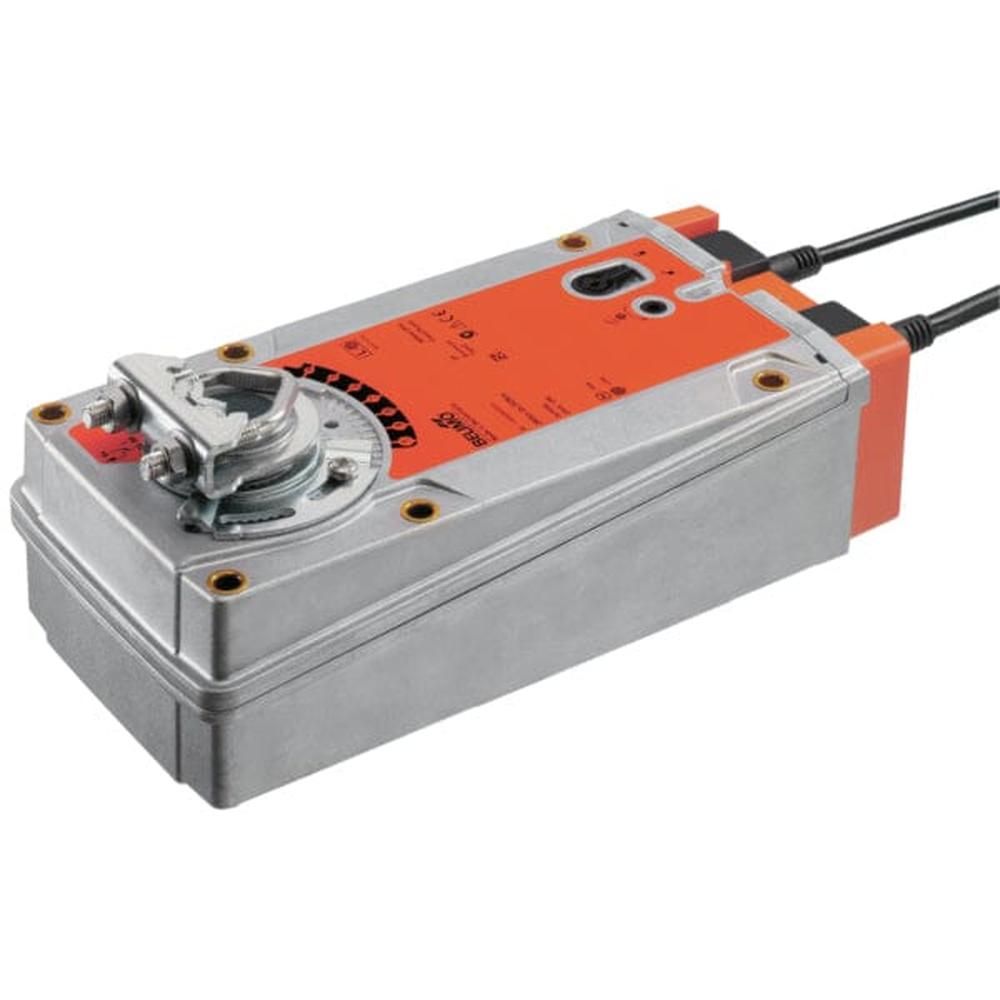

Der Belimo EF230A-S2 ist ein Drehantrieb für Luftklappen mit 30 Nm Drehmoment und zwei integrierten Hilfsschaltern zur Positionsrückmeldung. Er ist ausschließlich für stationäre Heizungs-, Lüftungs- und Klimaanlagen vorgesehen.
Funktionsweise: Federrücklauf mit Schaltsignal
Beim Verstellen der Klappe spannt der Antrieb gleichzeitig die Rückzugsfeder. Fällt die Speisespannung aus, dreht die Feder die Klappe in weniger als 20 Sekunden in die Notstellposition zurück. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am mechanischen Endanschlag automatisch stehen. Die beiden SPDT-Hilfsschalter signalisieren dabei frei wählbare Klappenstellungen.
Ansteuerung als Auf/Zu-Signal
Die Ansteuerung erfolgt als Zweipunktsignal.
- Drehmoment 30 Nm
- Ansteuerung Auf/Zu
- Versorgung AC 100...240 V
- Hilfsschalter 2x SPDT
- Laufzeit 75 s für 90°
- Notstellzeit unter 20 s
- Schutzart IP54
- Umgebungstemperatur -30...50 °C
Montage auf der Klappenachse
Die Direktmontage erfolgt mit dem Universalklemmbock für Achsen von 12 bis 26,7 Millimeter, eine Verdrehsicherung liegt bei. Mit der Handkurbel betätigen Sie die Klappe manuell und arretieren sie mit dem Verriegelungsschalter in jeder beliebigen Position.
Ausschreibungstext
Elektromotorischer Drehantrieb mit Notstellfunktion, Drehmoment 30 Nm, Versorgung AC 100...240 V, Ansteuerung Auf/Zu, zwei SPDT-Hilfsschaltern, Laufzeit 75 s, Notstellzeit unter 20 s, Schutzart IP54. Fabrikat Belimo, Typ EF230A-S2.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr>
<th scope="row">Spannung AC/DC</th>
<td>
<span class="st-v">AC 100...240 V</span>
</td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Betrieb)</th>
<td>
<span class="st-v">9 W</span>
</td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Halten)</th>
<td>
<span class="st-v">4.5 W</span>
</td>
</tr>
<tr>
<th scope="row">Leistungsverbrauch Dimensionierung</th>
<td>
<span class="st-v">21 VA</span>
</td>
</tr>
<tr>
<th scope="row">Hilfsschalter</th>
<td>
<span class="st-v">2x SPDT</span>
</td>
</tr>
<tr>
<th scope="row">Anschluss Speisungssteuerung</th>
<td>
<span class="st-v">Kabel 1 m, 2x 0.75 mm², FRNC (halogenfrei)</span>
</td>
</tr>
<tr>
<th scope="row">Anschluss Hilfsschalter</th>
<td>
<span class="st-v">Kabel 1 m, 6x 0.75 mm², FRNC (halogenfrei)</span>
</td>
</tr>
<tr>
<th scope="row">Drehmoment</th>
<td>
<span class="st-v">30 Nm</span>
</td>
</tr>
<tr>
<th scope="row">Ansteuerungsart</th>
<td>
<span class="st-v">Auf/Zu</span>
</td>
</tr>
<tr>
<th scope="row">Bewegungsrichtung des Motors</th>
<td>
<span class="st-v">wählbar durch Montage L/R</span>
</td>
</tr>
<tr>
<th scope="row">Drehrichtung (Notstellfunktion)</th>
<td>
<span class="st-v">Wählbar durch Montage L/R</span>
</td>
</tr>
<tr>
<th scope="row">Handverstellung</th>
<td>
<span class="st-v">Durch Handkurbel und Verriegelungsschalter</span>
</td>
</tr>
<tr>
<th scope="row">Drehwinkel</th>
<td>
<span class="st-v">95°</span>
</td>
</tr>
<tr>
<th scope="row">Laufzeit (Motor)</th>
<td>
<span class="st-v">75 s / 90°</span>
</td>
</tr>
<tr>
<th scope="row">Laufzeit (Notstellfunktion)</th>
<td>
<span class="st-v"><20 s</span>
</td>
</tr>
<tr>
<th scope="row">Achsmitnahme</th>
<td>
<span class="st-v">Universalklemmbock 12...26.7 mm</span>
</td>
</tr>
<tr>
<th scope="row">Schutzklasse</th>
<td>
<span class="st-v">IP54</span>
</td>
</tr>
<tr>
<th scope="row">Umgebungstemperatur</th>
<td>
<span class="st-v">-30...50°C [-22...122°F]</span>
</td>
</tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo <strong>EF230A-S2</strong></span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Verdrehsicherung (beigepackt)</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_EF230A-S2_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_EF..A_installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_EF230A-S2.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
