Beschreibung

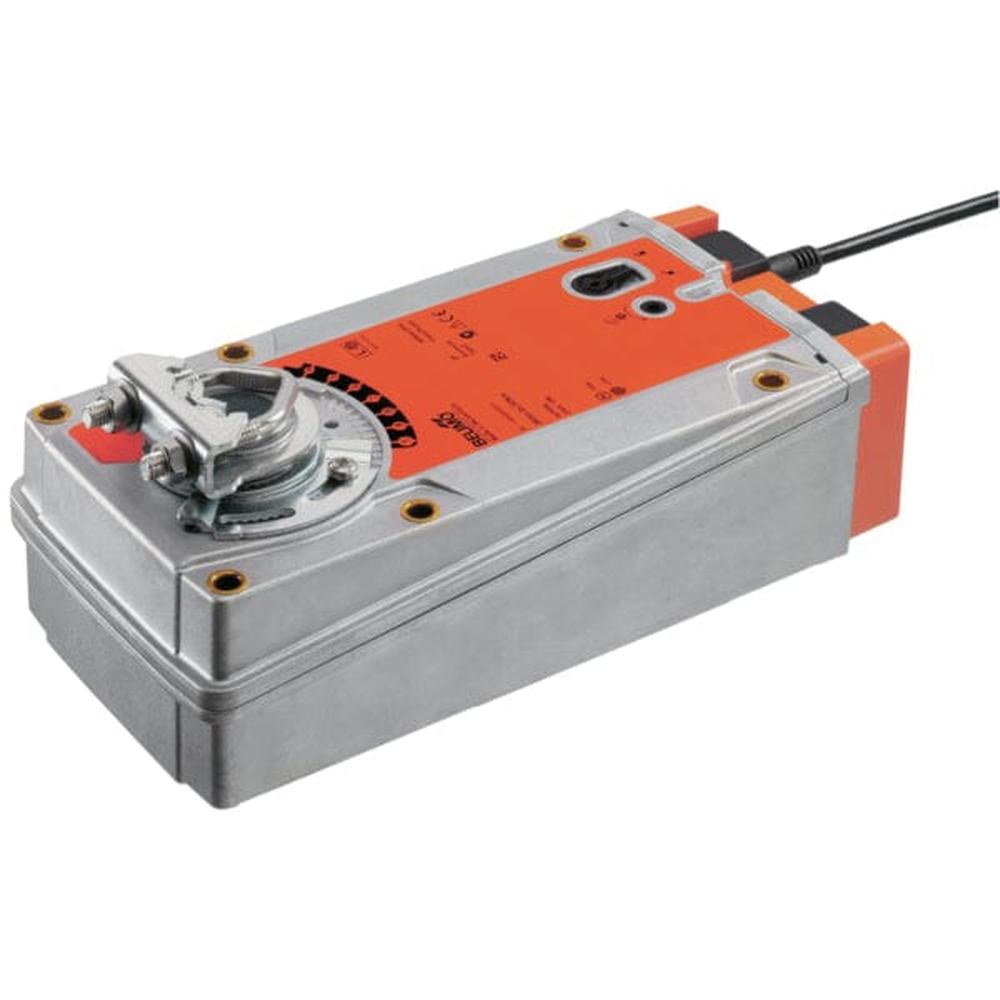

Belimo EF230A – Hochleistungs-Drehantrieb mit Notstellfunktion für größte Luftklappen
Der Belimo EF230A ist ein kraftvoller Hochleistungs-Klappenantrieb mit beeindruckenden 30 Nm Drehmoment und integrierter Notstellfunktion. Mit Universalspannung AC 100...240 V, Auf/Zu-Steuerung, Handverstellung und erhöhter Schutzart IP54 ist er die robuste Lösung für große Luftklappen bis 6 m² in anspruchsvollen HLK-Anlagen.
Hauptmerkmale
- Höchstes Drehmoment: 30 Nm für sehr große Luftklappen bis ca. 6 m²
- Universalspannung: AC 100...240 V (85...265 V) für weltweiten Einsatz
- Auf/Zu-Steuerung: Einfache 2-Punkt-Regelung
- Schnelle Notstellfunktion: Unter 20 Sekunden bei -20...50°C
- Handverstellung: Manuelle Betätigung mit Handkurbel und Verriegelung
- Erhöhte Schutzart: IP54 für anspruchsvolle Umgebungen
- Laufzeit: 75 Sekunden für 90° Drehwinkel
- Einstellbarer Drehwinkel: Mechanische Endanschläge ab 33% in 5%-Schritten
- Achsstabilisator: Werksseitig integriert für stabile Montage
- Großer Klemmbock: Für Achsen von 12 bis 26,7 mm
- Robuster Betrieb: -30...50°C, verstärkte Isolierung
- Energieeffizient: Nur 9 W Betrieb, 4,5 W Ruhestellung
- Lebensdauer: Mindestens 60.000 Notstellpositionen
- Zertifiziert: CE gemäß 2014/30/EU und 2014/35/EG
- Hygienegeprüft: Gemäß VDI 6022 Blatt 1 / SWKI VA 104-01
Anwendungsbereiche
Für Elektriker und Installationsbetriebe bietet der EF230A maximale Flexibilität durch die Universalspannung AC 100...240 V: Ein Antrieb für alle weltweiten Netzspannungen – keine verschiedenen Lagervarianten mehr nötig. Die einfache Auf/Zu-Steuerung erleichtert die Installation in konventionellen Anlagen ohne DDC-Systeme.
HLK-Planer und Gebäudetechniker setzen den EF230A bei sehr großen Luftklappen bis 6 m² ein, wo konventionelle Antriebe an ihre Grenzen stoßen. Das 30 Nm Drehmoment bewältigt hohe Druckdifferenzen und schwergängige Klappen – ideal für Hauptluftklappen, Außenluftklappen in Dachzentralen und Brandschutzklappen.
In Industrie- und Produktionsanlagen gewährleistet die Handverstellung mit Verriegelung manuelle Notbedienung bei Systemausfall. Der Achsstabilisator stabilisiert die Kombination aus Klappe, Achse und Antrieb auch bei schweren Klappen – messbar weniger Vibrationen und Geräusche im Betrieb.
Für internationale Projekte ist die Universalspannung AC 100...240 V entscheidend: Gleicher Antrieb für Europa (230 V), USA (120 V), Japan (100 V) und andere Regionen. Das spart Lagerhaltungskosten und vereinfacht die Ersatzteilbeschaffung weltweit.
In Brandschutz- und Rauchabzugsanlagen sorgt die schnelle Notstellfunktion (unter 20 Sekunden) für zuverlässige Sicherheit. Die IP54 Schutzart und der erweiterte Temperaturbereich (-30...50°C) garantieren höchste Betriebssicherheit auch unter extremen Bedingungen.
Für Retrofit-Projekte und Modernisierungen ist der einstellbare Drehwinkel mit mechanischen Endanschlägen (ab 33% in 5%-Schritten) ideal: Anpassung an vorhandene Klappenpositionen ohne Austausch der Klappe. Die Verdrehsicherung gewährleistet sichere Montage auch bei beengten Platzverhältnissen.
In hygienekritischen Bereichen wie Krankenhäusern, Lebensmittelproduktion oder Reinräumen erfüllt der EF230A die Hygieneprüfung gemäß VDI 6022 Blatt 1: Reinigbar, desinfizierbar und emissionsarm für höchste Luftqualität.
Für große RLT-Anlagen in Einkaufszentren, Flughäfen oder Messehallen bewältigt das 30 Nm Drehmoment Klappen bis 6 m² auch bei hohen Luftgeschwindigkeiten und Druckdifferenzen. Die niedrige Leistungsaufnahme (nur 9 W) senkt die Betriebskosten messbar – bei hunderten Antrieben pro Jahr ein signifikanter Faktor.
