Raumtemperaturregler mit zwei Regelsequenzen und LED-Anzeige

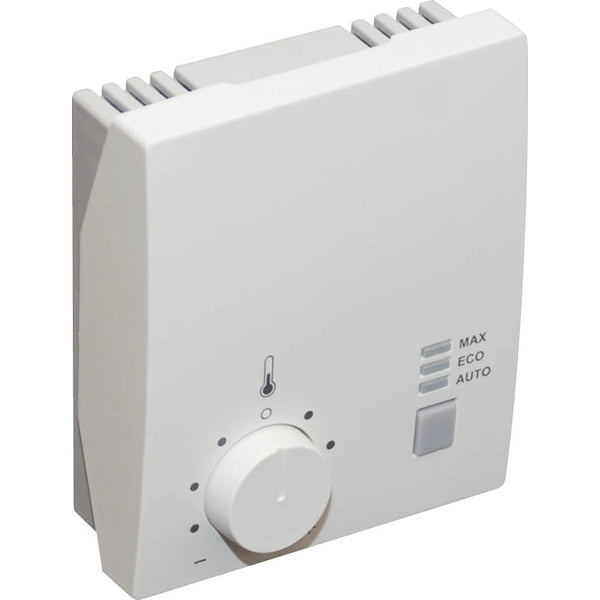

Der Belimo CR24-B2 ist ein mikroprozessorgesteuerter Einzelraumregler mit zwei Regelsequenzen. Der Ausgang 2...10 V steuert die variable Volumenstromregelung und die Kühlung, ein 3-Punkt-Ausgang übernimmt die Heizung. Eine LED-Anzeige zeigt die Betriebsart AUTO, ECO oder MAX, ein Drehknopf erlaubt die Sollwertkorrektur direkt am Gerät. Das Gerät ist für die Aufputzmontage an der Wand vorgesehen.
Regelverhalten und Schutzfunktionen
Der Sollwert lässt sich zwischen 15 und 36 Grad Celsius einstellen, ab Werk auf 21 Grad Celsius. Ein interner Frost- und Übertemperaturschutz begrenzt die Regelabweichung. Über den Digitaleingang di1 lässt sich eine Energiesperre aktivieren, der Digitaleingang di2 schaltet in den Bereitschaftsbetrieb mit einem um 2 Kelvin reduzierten Heizsollwert. Der Digitaleingang di3 löst eine Zwangslüftung mit maximalem Volumenstrom aus.
Ansteuerung und elektrischer Anschluss
Der CR24-B2 wird mit AC 24 V im Funktionsbereich von 19,2 bis 28,8 V versorgt und benötigt einen Sicherheitstransformator. Der Anschluss erfolgt über Schraubklemmen mit einem Querschnitt bis 1,5 Quadratmillimeter.
- Nennspannung AC 24 V, 50/60 Hz
- Leistungsaufnahme 3 VA (ohne Antriebe)
- Ausgang ao1 (VAV/Kühlung): (0)2...10 V, max. 5 mA
- Ausgang ao3 (Heizung): 3-Punkt, AC 24 V, max. 0,5 A / 10 VA
- Digitaleingang di1: Energiesperre
- Digitaleingang di2: Standby (Bereitschaftsbetrieb)
- Digitaleingang di3: Stoßlüften
- Anzeige: LED, Betriebsarten AUTO/ECO/MAX
- Anschlussart: Schraubklemmen
Für die Ausschreibung
Mikroprozessorgesteuerter Einzelraumregler Belimo CR24-B2 für VAV-Anlagen, mit Ausgang 2...10 V für Volumenstromregelung und Kühlung sowie 3-Punkt-Ausgang für Heizung, LED-Betriebsartenanzeige AUTO/ECO/MAX mit Drehknopf, Versorgung AC 24 V, zur Aufputzmontage.
