Drehantrieb mit Kondensator-Notstellfunktion (ZoneTight)

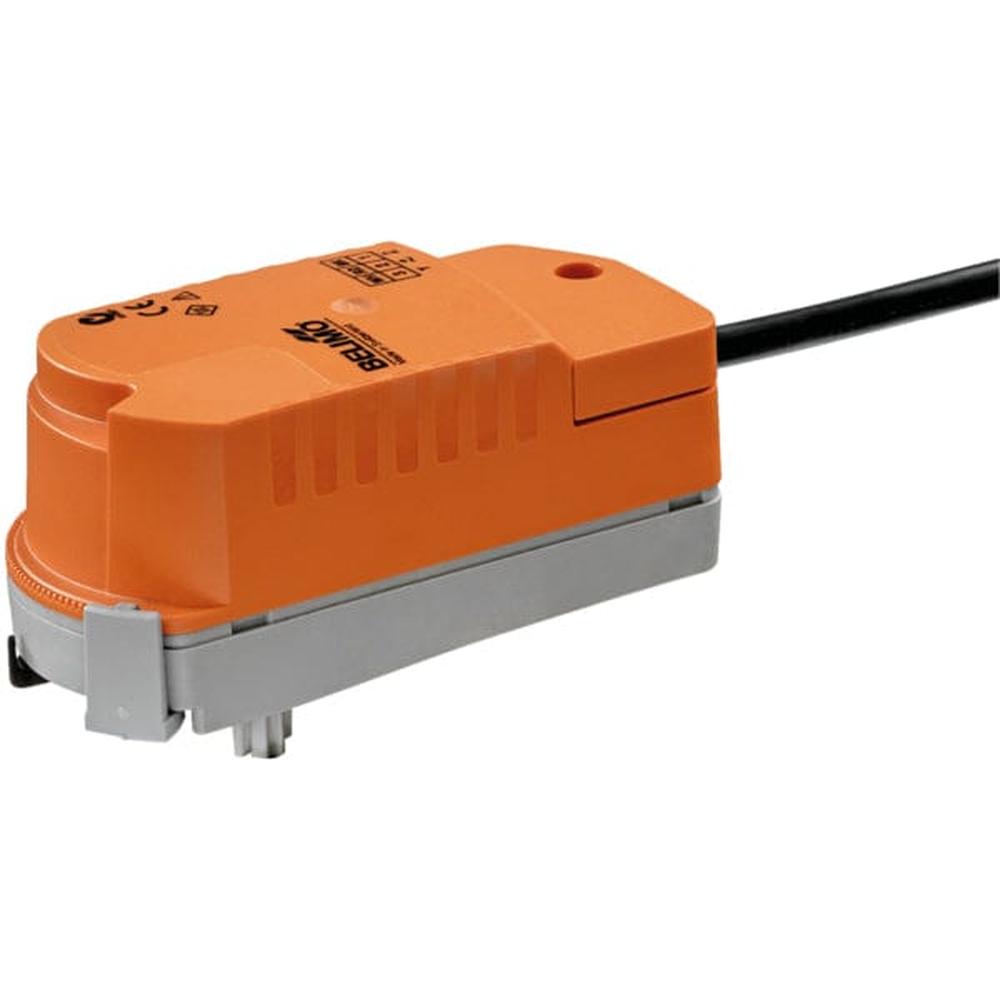

Der CQKD230A ist ein Drehantrieb mit ZoneTight-Notstellfunktion für Kugelhähne in Heizungs-, Lüftungs- und Klimaanlagen. Er liefert 1 Nm Drehmoment und schließt das Ventil bei Spannungsausfall selbsttätig.
Funktionsweise
Im Betrieb lädt der Antrieb integrierte Kondensatoren, während er das Ventil in die gewünschte Stellung bringt. Fällt die Speisespannung aus, treibt die gespeicherte elektrische Energie das Ventil unter Berücksichtigung der werkseitig eingestellten Überbrückungszeit von 1 Sekunde in die Notstellposition, fest stromlos geschlossen. Nach der Werksauslieferung ist der Antrieb vollständig entladen und benötigt für die erste Inbetriebnahme rund 25 Sekunden Vorladezeit.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt über ein Auf/Zu-Signal.
- Spannung: AC 100...240 V
- Signal: Auf/Zu
- Leistungsaufnahme im Betrieb: 3 W
- Leistungsaufnahme im Halten: 0,5 W
- Leistungsverbrauch für die Dimensionierung: 7 VA
- Anschluss Speisung/Steuerung: Kabel 1 m, 2x 0,75 mm²
- Laufzeit Motor: 15 s / 90°
- Laufzeit Notstellfunktion: 15 s
- Schutzart: IP40
Montage
Der Antrieb wird von Hand auf das Ventil gesteckt, dabei sind nur vertikale Bewegungen zulässig; die Stifte müssen mit den Bohrungen am Flansch übereinstimmen. Die Montagelage lässt sich in 180-Grad-Schritten wählen. Für die Handverstellung klicken Sie den Antrieb aus und drehen die Ventilspindel von Hand.
Ausschreibungstext
Elektromotorischer Drehantrieb mit Kondensator-Notstellfunktion (ZoneTight), fest stromlos geschlossen, für Kugelhähne. Drehmoment 1 Nm, Auf/Zu-Signal, AC 100...240 V, Schutzart IP40.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr>
<th scope="row">Spannung AC/DC</th>
<td><span class="st-v">AC 100...240 V</span></td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Betrieb)</th>
<td><span class="st-v">3 W</span></td>
</tr>
<tr>
<th scope="row">Leistungsaufnahme (Halten)</th>
<td><span class="st-v">0.5 W</span></td>
</tr>
<tr>
<th scope="row">Leistungsverbrauch Dimensionierung</th>
<td><span class="st-v">7 VA</span></td>
</tr>
<tr>
<th scope="row">Anschluss Speisungssteuerung</th>
<td><span class="st-v">Kabel 1 m, 2x 0.75 mm²</span></td>
</tr>
<tr>
<th scope="row">Drehmoment</th>
<td><span class="st-v">1 Nm</span></td>
</tr>
<tr>
<th scope="row">Ansteuerungsart</th>
<td><span class="st-v">Auf/Zu</span></td>
</tr>
<tr>
<th scope="row">Drehrichtung (Notstellfunktion)</th>
<td><span class="st-v">Fest stromlos geschlossen (Endanschlag NC = 0%)</span></td>
</tr>
<tr>
<th scope="row">Handverstellung</th>
<td><span class="st-v">Mit Antrieb (ausgeklickt)</span></td>
</tr>
<tr>
<th scope="row">Laufzeit (Motor)</th>
<td><span class="st-v">15 s / 90°</span></td>
</tr>
<tr>
<th scope="row">Laufzeit (Notstellfunktion)</th>
<td><span class="st-v">15 s</span></td>
</tr>
<tr>
<th scope="row">Schutzklasse</th>
<td><span class="st-v">IP40</span></td>
</tr>
<tr>
<th scope="row">Umgebungstemperatur</th>
<td><span class="st-v">5...40°C [41...104°F]</span></td>
</tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo CQKD230A</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_CQKD230A_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_CQ_K_..A_-.._installation-instructions.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Montageanleitung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_CQKD230A.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_CQK.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Umweltdeklaration</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
